ASR560X 系列最大吞吐率测试报告

前言

关于本文档

本文档旨在提供 ASR5601X EVB 在不同的调制参数和配置下，进行蓝牙 SoC 芯片 ASR5601X 的最大吞吐率测试的方案、过程和结果。

读者对象

本文档主要适用于以下工程师：

  • 单板硬件开发工程师

  • 软件工程师

  • 技术支持工程师

产品型号

本文档适用于 ASR5601X 系列蓝牙芯片。

Model

Protocol

Core

SiP Flash

Function

ASR5601X

BLE 5.1 full feature (compatible with 5.2) SIG MESH V1.0.x IEEE 802.15.4 2.4G Proprietary

ARM CM0+

1 MB/ 512 KB

AOA/AOD/Voice/IRTxRx/ Quadrature Decoder/Keypad/ 5V UART/5V GPIO/ Wi-Fi concurrent

版权公告

版权归 © 2021 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期

版本号

发布说明

2021.03

V1.0.0

首次发布。

1. 测试准备

1.1 测试环境

测试地点为无干扰的屏蔽房。

1.2 硬件

  • 两块 ASR5601X EVB

  • 若干根 USB 转 UART 串口线

  • 一台 PC 操作机

1.3 软件

  • 使用串口调试助手 SCCOM 5.13.1

  • 测试所用软件及其版本：

    • Centro Device：

      Bootloader名称：bootloader.bin

      Rom名称: sonata_hl_ll_rom.bin

      Bin名称：sonata_hl_perf_test_central_rel.bin

    • Peripheral Device：

      Bootloader名称：bootloader.bin

      Rom名称: sonata_hl_ll_rom.bin

      Bin名称：sonata_hl_perf_test_peripheral_rel.bin

  • 版本日期当日构建，此版软件是 2021-03-19 日编译版本，版本号为 V1.1.4。

2. 测试方法

通过修改 MTU 调整连接间隔，并将操作属性设置为 Notification，来测试不同的调制速率下的蓝牙 SoC 芯片 ASR5601X 的最大吞吐率。

具体测试方法如下：

  1. 准备两个 ASR5601X 平台：DUT1 烧录 peripheral 工程的 bin 文件作为 server；DUT2 烧录 central 工程的 bin 文件作为 client。

  2. server 端下发命令说明：

    1. set_perf_rate X：设置 PHY 速率，该命令下发后需要重启 EVB 板。 X 可取值 0、1、2、3，分别对应 1 Mbps、2 Mbps、125 Kbps、500 Kbps，如下图所示：

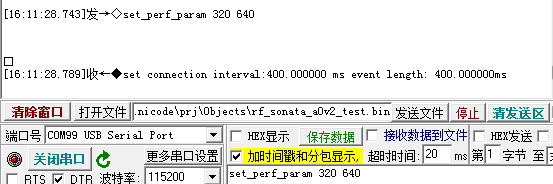

  1. set_perf_param X Y：X、Y 分别为设置的连接间隔时间和事件时间。 X=connect interval/1.25，Y=event length/0.625，如下图所示：

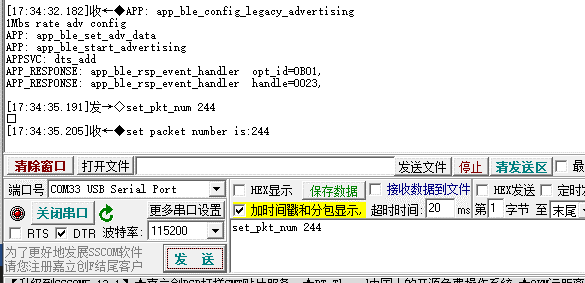

  1. set_pkt_num X：X 为发包数量，如下图所示：


  1. set_pkt_size X：X 为发包大小，可设置范围 [20, 244]，如下图所示：


  1. 设置完步骤 2 中的参数后，上电 DUT2，开始跑流。

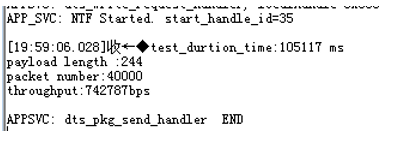

  2. 一段时间后，DUT1 的串口会打印出 throughput 数据，记录数据。


3. 测试步骤和结果

测试 ASR5601X 的最大吞吐率的步骤如下：

  1. 将准备好的固件烧进 EVB 测试板，连接好天线，并且保证 EVB 板的射频性能处于最佳工作状态。

  2. 分别在两块 EVB 上烧入 Bin 文件。

  3. 通过测试方法中介绍的命令，设置不同的配置参数，分别测试 PHY 在2 Mb/s和1 Mb/s调制速率下的最大吞吐率。

  4. 记录 DUT1 串口的数据。

联网模式

Protocol

Connection Interval (ms)

ATT Payload Size (Bytes)

Packet Number

Method

LE 1M PHY (bps)

LE 2M PHY (bps)

BLE

GATT Server

120

244

40000

Send Notification

748,208

1,304,199

4. 理论吞吐率参数计算公式

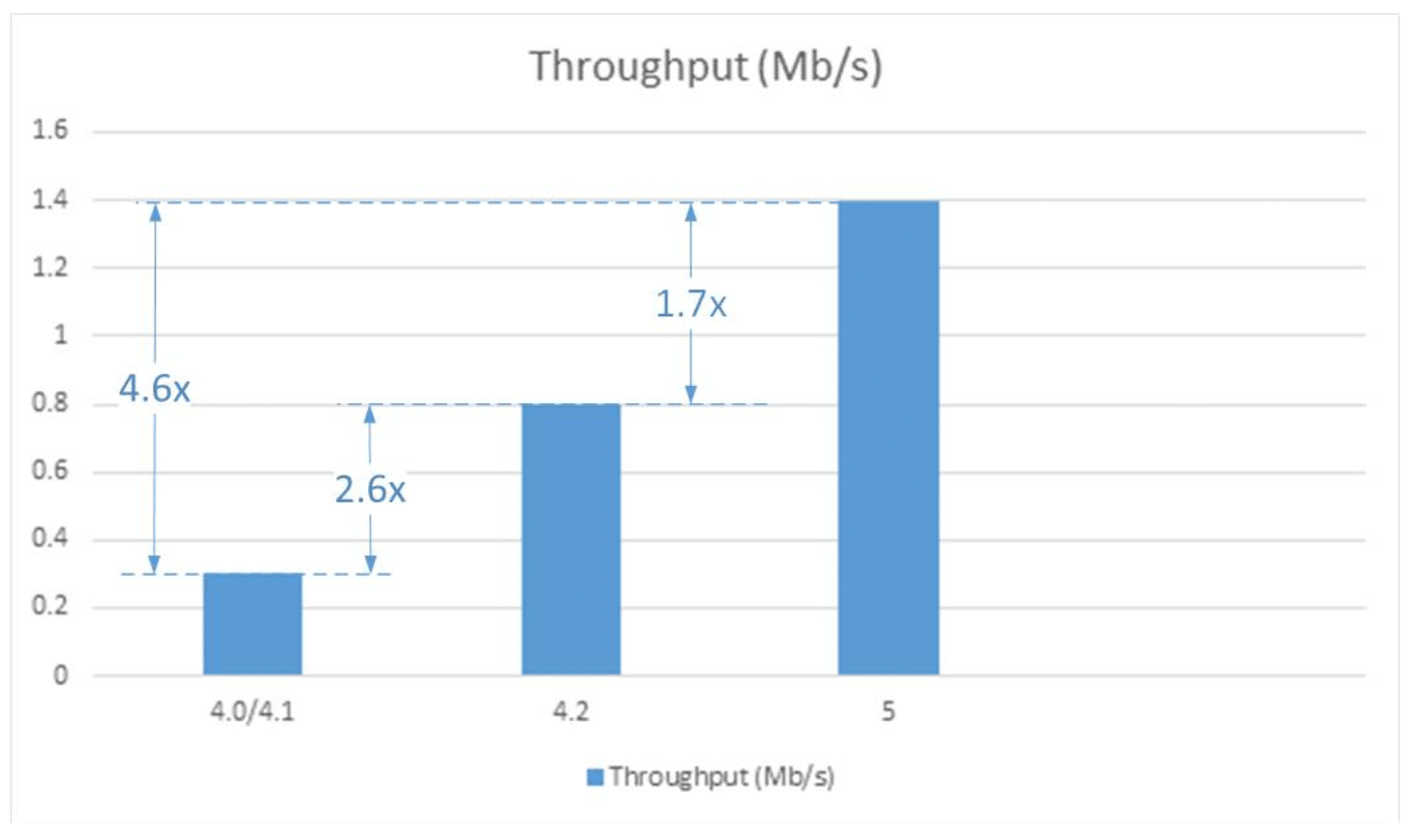

BT 联盟提供的吞吐率测试计算方法的链接如下：

https://www.bluetooth.com/blog/exploring-bluetooth-5-how-fast-can-it-be/
