ASR560X 系列 BLE 编程工具用户手册
前言
关于本文档
本文档主要介绍 ASR560X 如何通过 CWM500 蓝牙综测仪进行信令测试，进而完成 BQB 相关测试项目。BQB 认证测试项目分为射频部分和协议部分，本文主要介绍射频部分的测试。
读者对象
本文档主要适用于以下工程师：
单板硬件开发工程师
软件工程师
技术支持工程师
产品型号
本文旨在介绍用于 ASR560X 系列 BLE 芯片开发的 DOGO 工具的配置与使用。
型号 |
协议 |
内核 |
SiP Flash |
功能 |
|---|---|---|---|---|
ASR560X |
BLE 5.1 full feature (compatible with 5.2) SIG MESH V1.0.x IEEE 802.15.4 2.4G Proprietary |
ARM CM0+ |
1 MB/ 512 KB |
AOA/AOD/Voice/IRTxRx/ Quadrature Decoder/Keypad/ 5V UART/5V GPIO/ Wi-Fi concurrent |
版权公告
版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
防静电警告
静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。
翱捷科技股份有限公司
地址：上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼 邮编：201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2020.12 |
V1.1.2 |
更新路径选择部分的描述；增加一键烧录的描述；更新2.2节：程序烧录。 |
1. 概述
本文旨在介绍用于 ASR5601 BLE 芯片开发的 DOGO 工具的配置与使用。

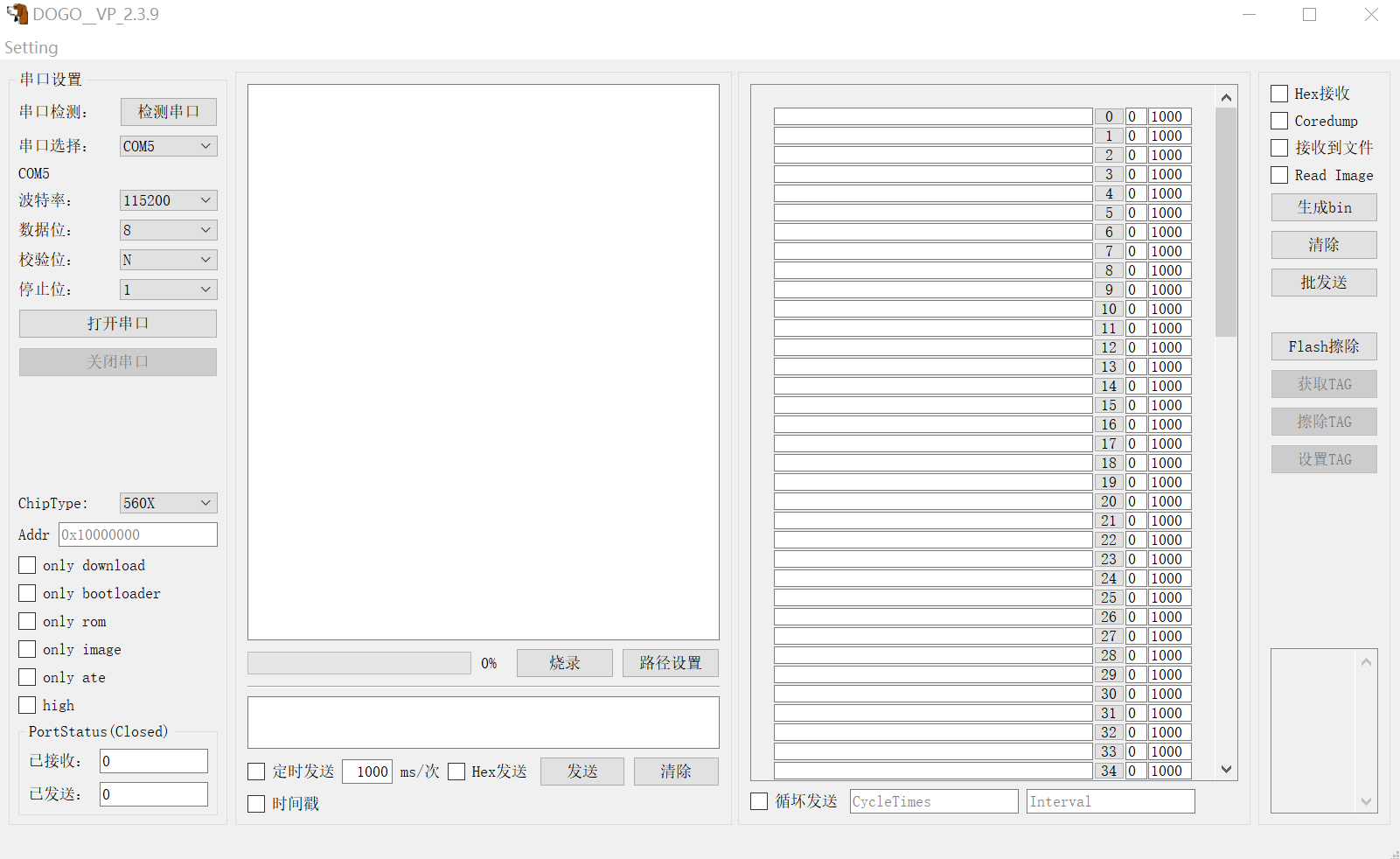

下图为烧录调试工具 DOGO 的界面示例。
DOGO 支持串口调试和程序下载功能：
串口调试功能：支持串口 AT 命令的交互，支持 Hex 显示和导出 log 到文件，支持多个 AT 命令批量发送功能。
程序烧录功能：支持一键烧录所选的多个固件。
高速下载功能：支持烧录固件高速模式，勾选“high”选项，下载固件速率提升到 921600 bps。
2. 使用说明
2.1 基本功能
串口连接 PC 和 ASR5601 开发板，点击 “检测串口” 按键，在串口选择一栏选择对应的端口号。
根据对应的串口状态进行相应的设置，设置完成后点击 “打开串口”。
串口命令发送区默认在发送的 ASCII 码后追加回车换行 **:raw-latex:rn**，无需手动添加，同时支持定时发送和 hex 发送。
支持时间戳捕获功能，勾选“时间戳”选项，所捕捉 log 的前缀会添加上时间戳。
2.2 程序烧录
2.2.1 Bootloader 烧录

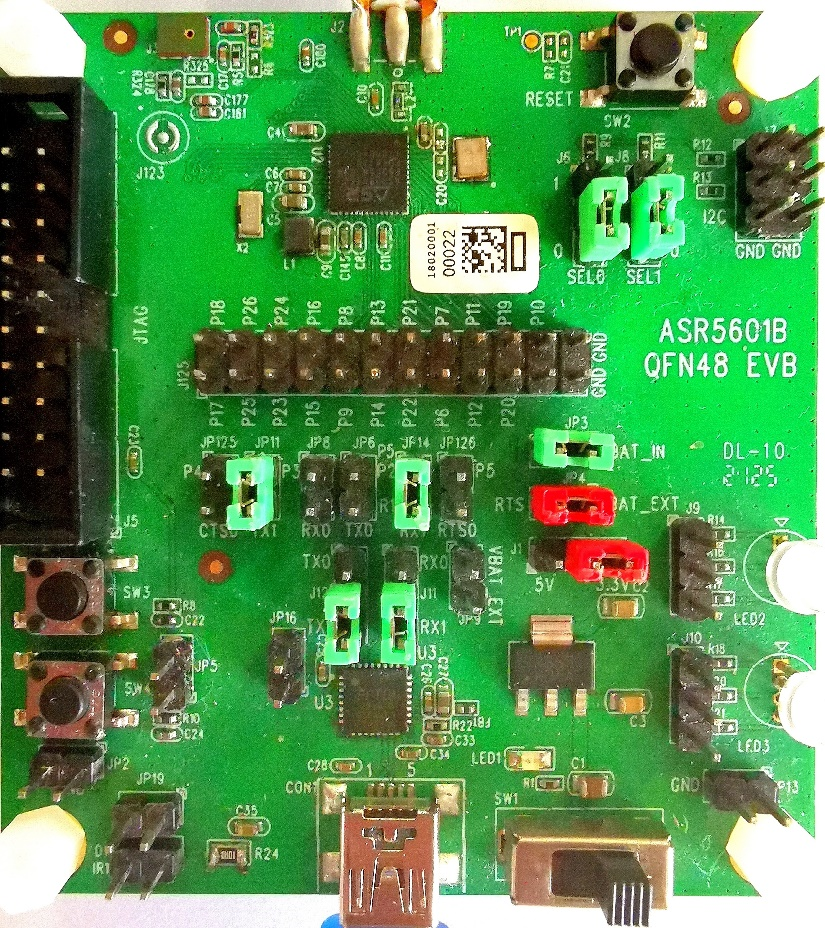

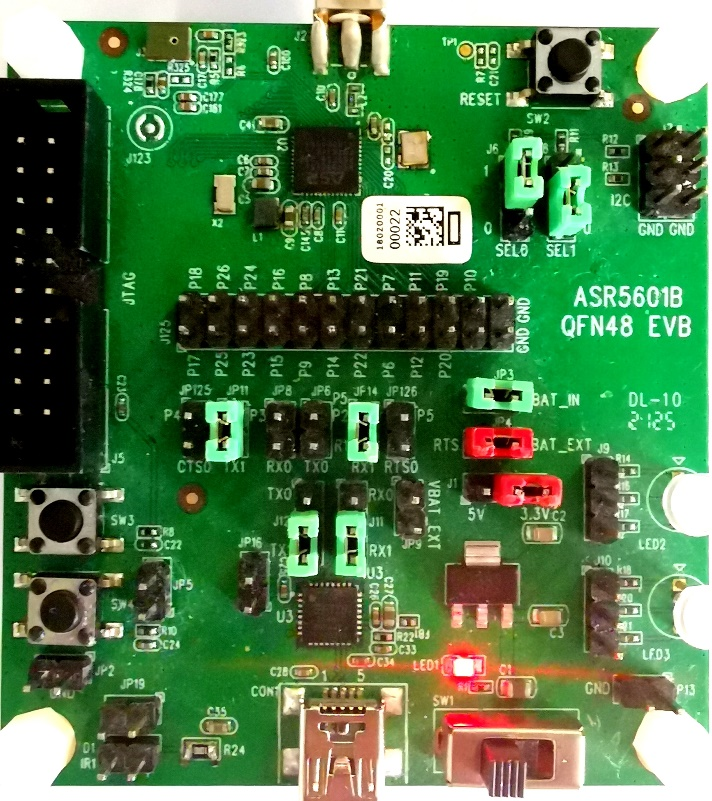

步骤1：选择跳帽（如图中设置烧录模式的跳帽和 P4/P5 跳线帽），将 ASR5601 开发板配置为 UART 烧录模式：MODEL_SEL1 = 0，MODEL_SEL0 = 1；烧录串口为P04/P05。
配置完成后，接通电源和开关，打开电源开关，指示红灯亮。
步骤2：串口连接 PC 和 ASR5601 开发板，点击 “检测串口” 按键，在串口选择一栏选择对应的端口号并进行串口配置（波特率 115200 bps，8位数据位，无奇偶校验位，1位停止位)，设置完成后点击 “打开串口”；选择 “ChipType 类型为 5601。

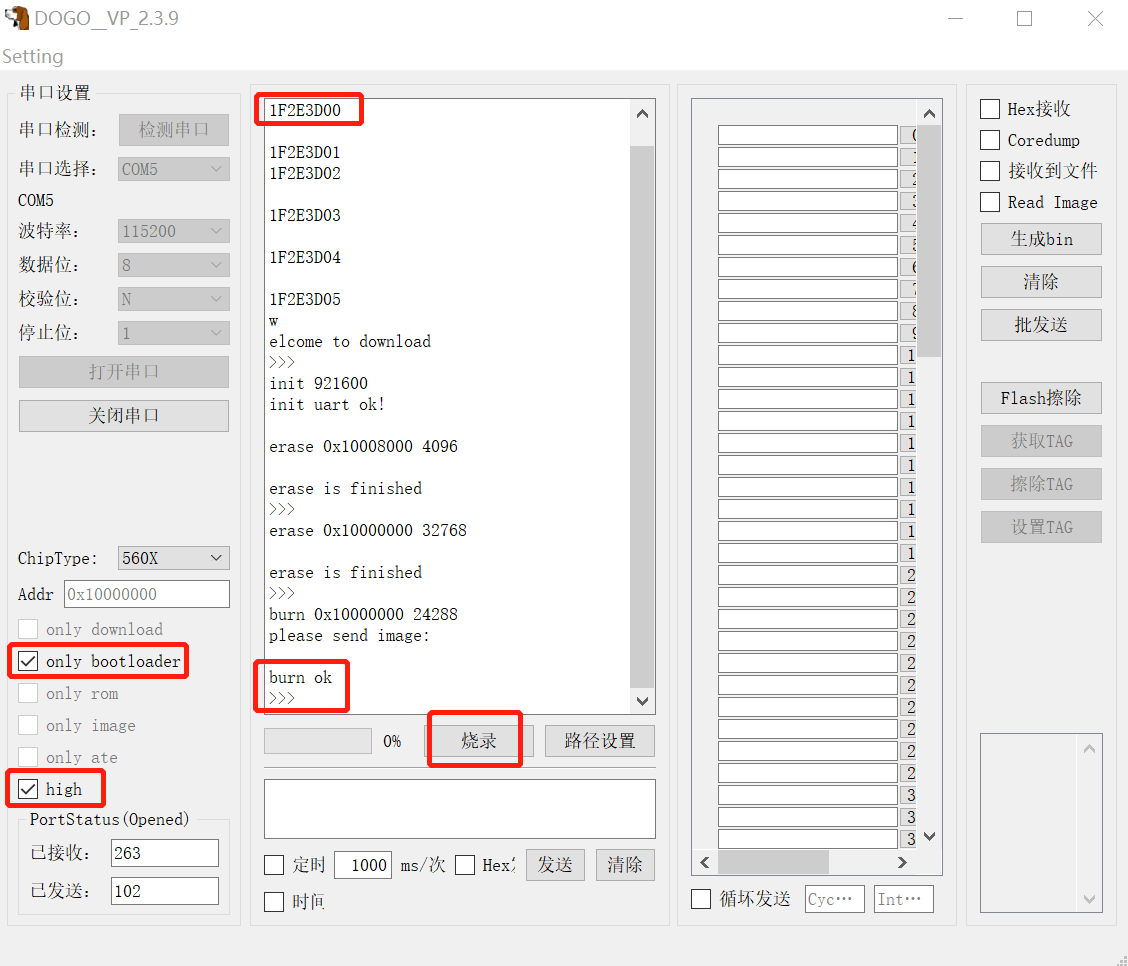

步骤3：点击 “路径设置”，待弹出小窗口后点击 BOOTLOAD 对应的 “browser” ，进入目录，选择待烧录的 Bootloader 文件。选择完毕后，点击 “确认” 关闭小窗口，然后勾选 “only bootloader”，同时可勾选“high”选项，提升下载速率。
步骤4：按下开发板上的复位键，出现 “1F2E3D00” 后，点击 “烧录” 。进度条达到 100% 时，即表示 bin 文件烧录完成。
2.2.2 BLE ROM 烧录
步骤1，2，4同 Bootloader 烧录。

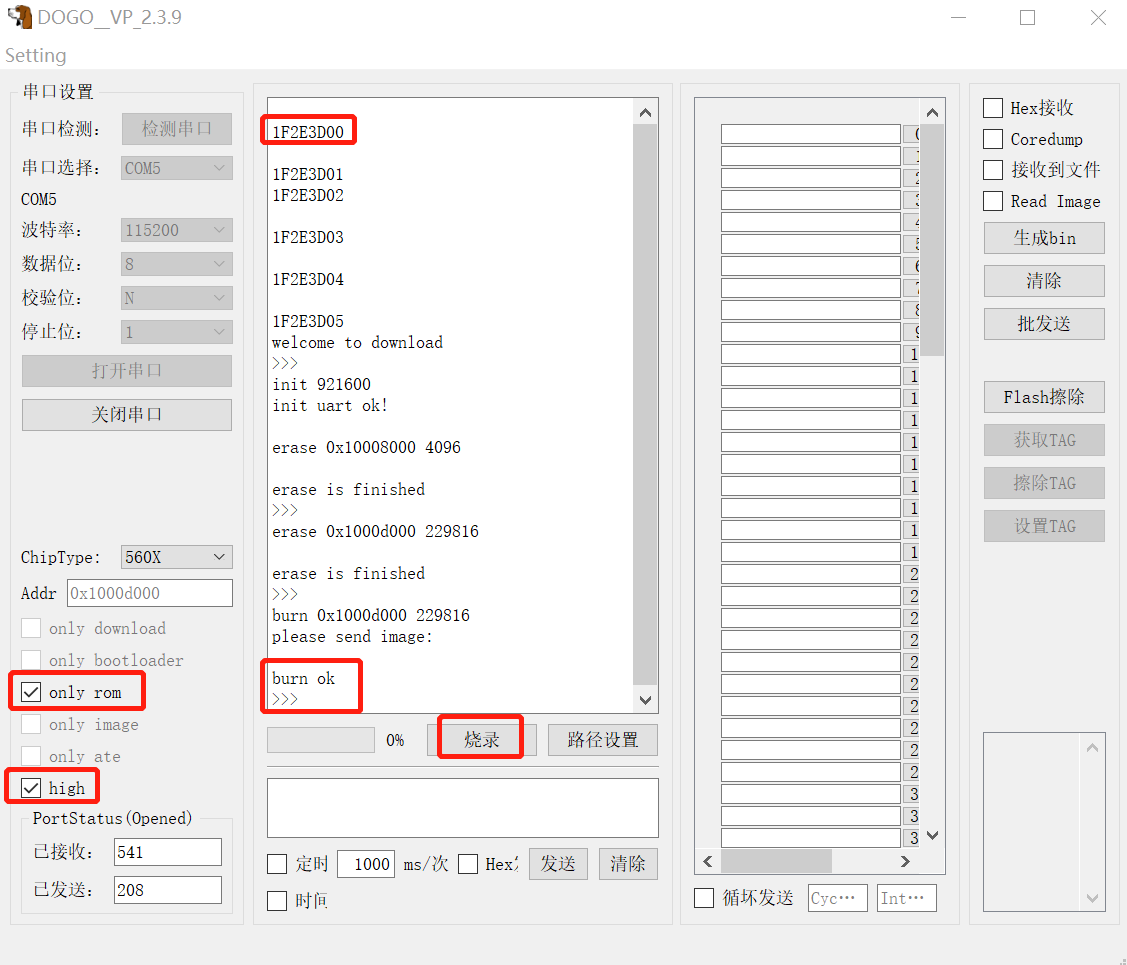

步骤3：点击 “路径设置”，待弹出小窗口后点击 ROM 对应的 “browser”，进入目录，选择待烧录的 ROM 文件。选择完毕后，点击 “Save” 关闭小窗口，然后勾选“only rom”，同时可勾选“high“选项，提升下载速率。
2.2.3 APP 烧录
步骤1，2，4同 Bootloader 烧录。

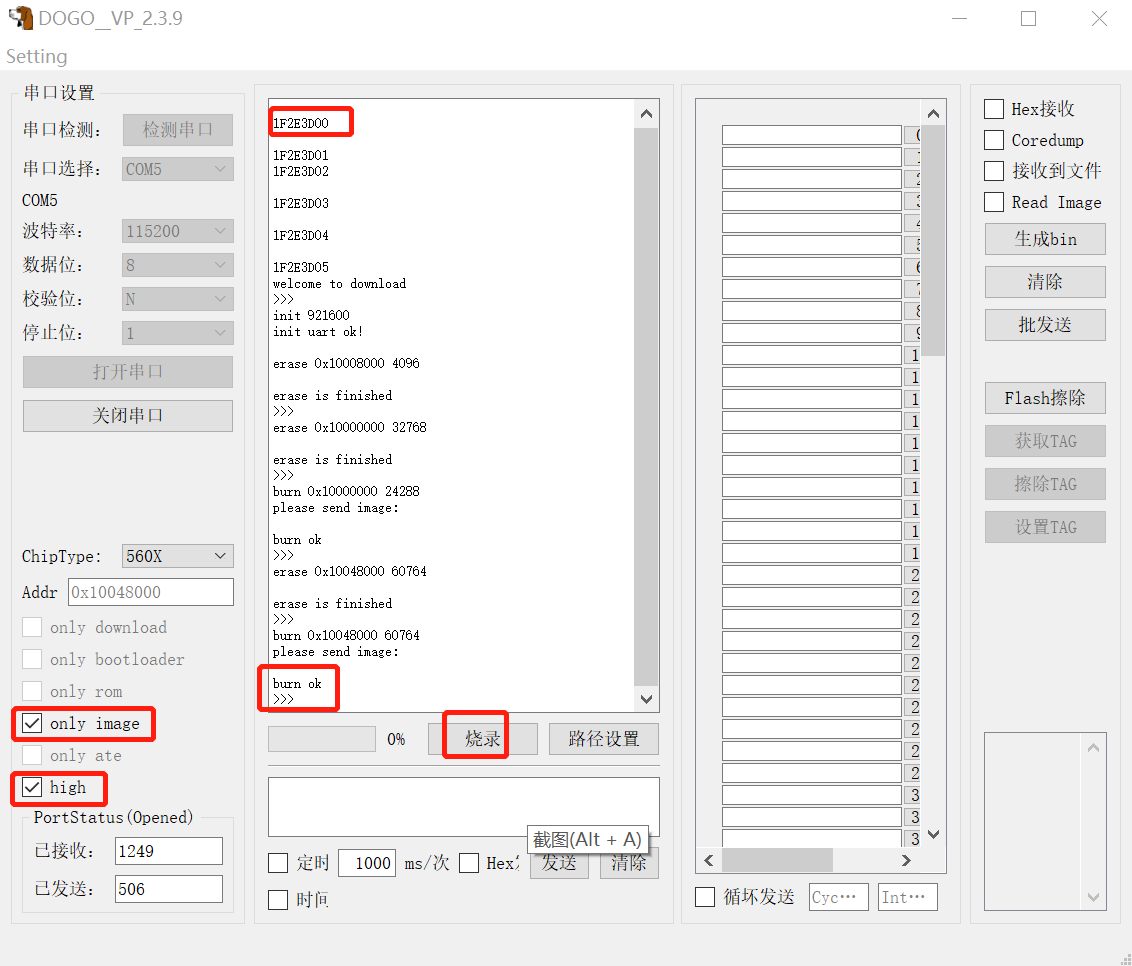

步骤3：点击 “路径设置”，待弹出小窗口后点击 APP 对应的 “browser”，进入目录，选择待烧录的 APP 文件。点击 “Save” 关闭小窗口，勾选 “only image”，同时可勾选“high”选项，提升下载速率。

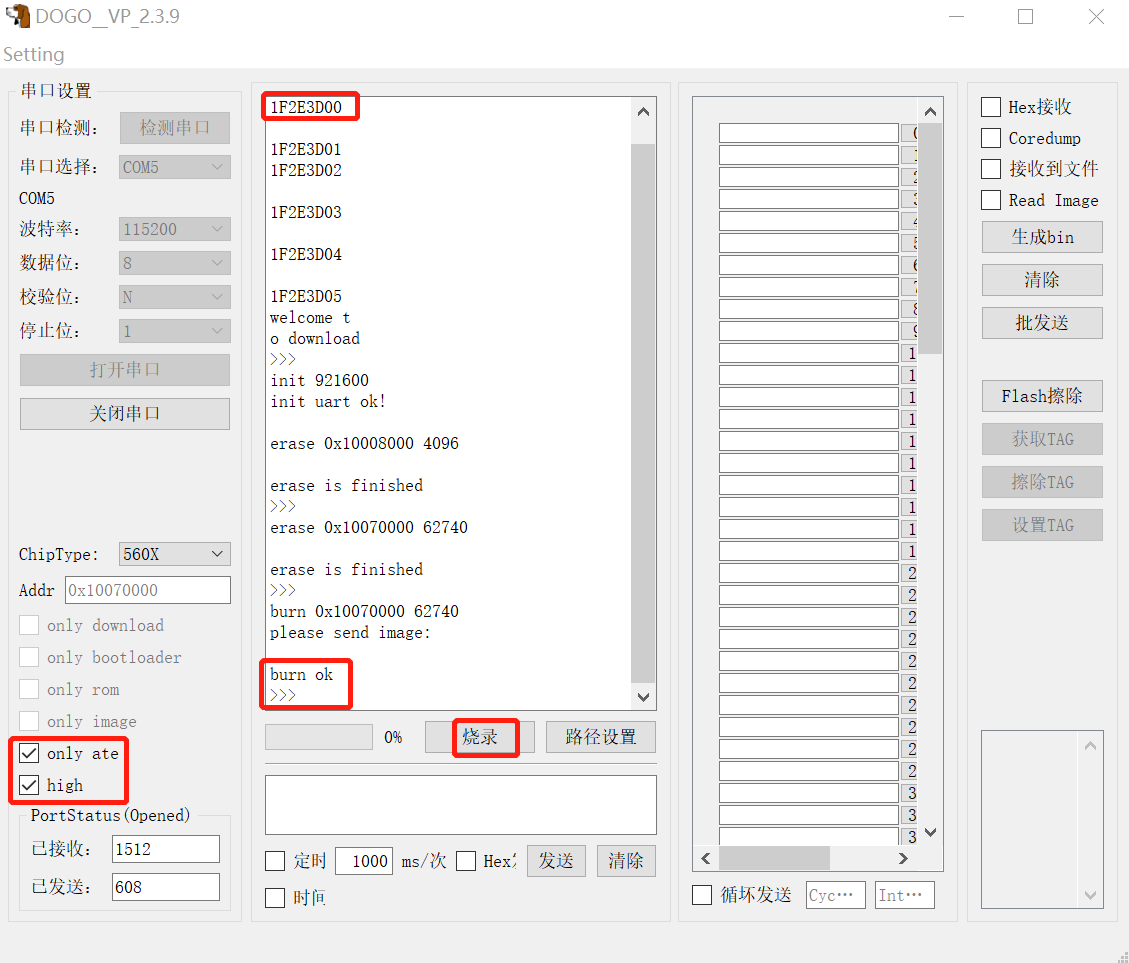

2.2.4 ATE 烧录
步骤1，2，4同 Bootloader 烧录。
步骤3：点击 “路径设置”，待弹出小窗口后点击 ATE 对应的 “browser”，进入目录，选择待烧录的 ATE 文件。点击 “Save” 关闭小窗口，勾选 “only ate”，同时可勾选“high”选项，提升下载速率。
注意
ATE固件主要用于设备产测，不烧录亦不影响app程序运行。

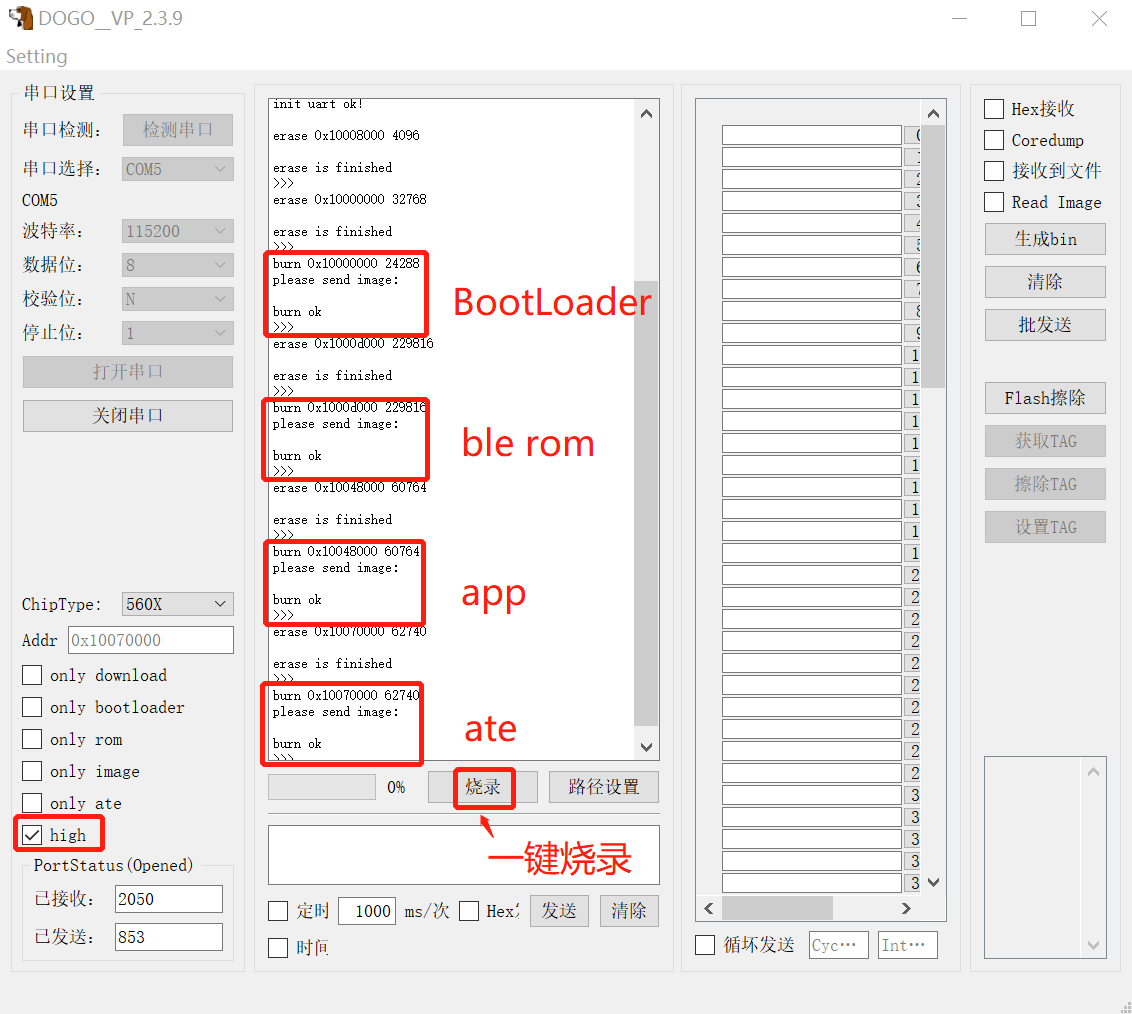

2.2.5 一键烧录四个固件
步骤1，2，4同 Bootloader 烧录。

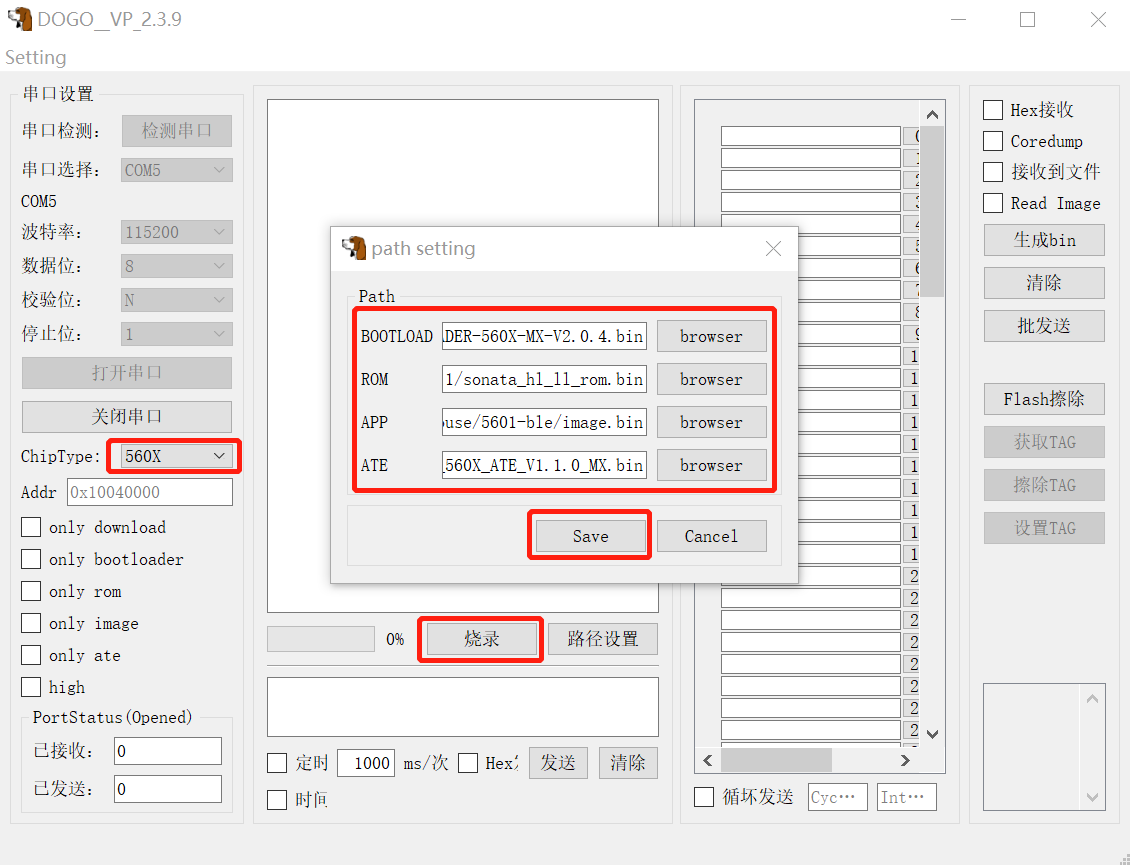

步骤3：点击 “路径设置”，待弹出小窗口后：
点击 Bootloader 对应的 “browser”，进入目录，选择待烧录的 Bootloader 文件。
点击 BLE ROM 对应的 “browser”，进入目录，选择待烧录的 ROM 文件。
点击 APP 对应的 “browser”，进入目录，选择待烧录的 APP 文件。
点击 ATE 对应的 “browser”，进入目录，选择待烧录的 ATE 文件。
点击 “Save” 关闭小窗口，可勾选”high”选项，提升下载速率。
2.3 程序启动
所有固件烧录完成后，将跳帽更改到正常启动模式（如下图），然后按下 Reset 按键，芯片重新启动，打印 Bootloader 的 log 信息

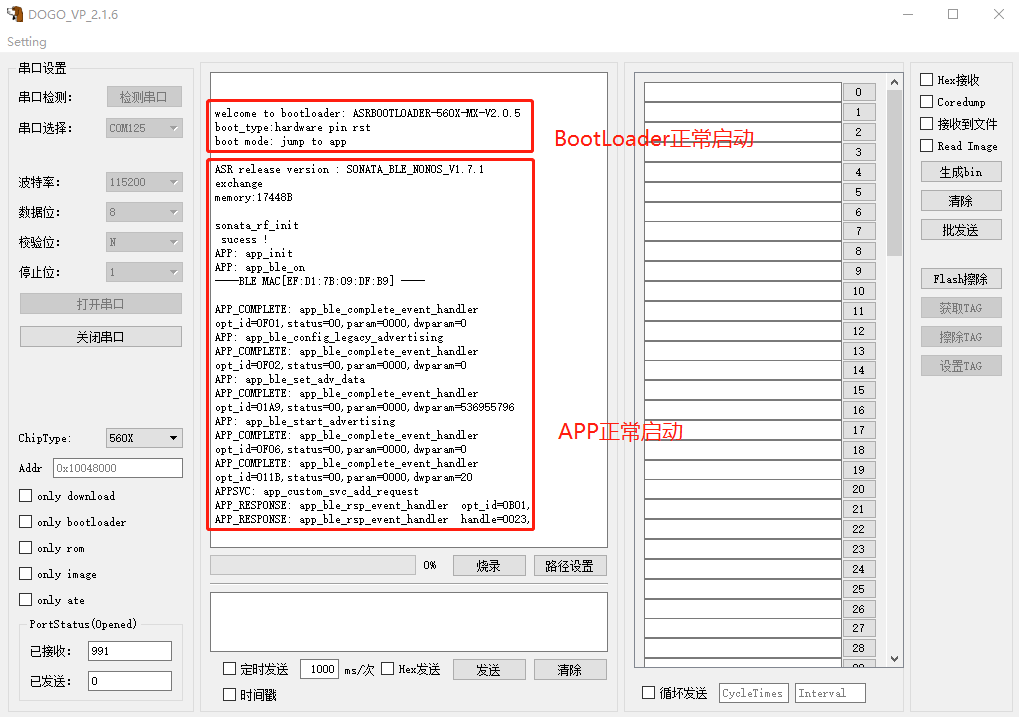

程序正常启动示例（如下图），Bootloader 和 APP 均正常启动。
3. 常用功能说明
3.1 Flash 擦除

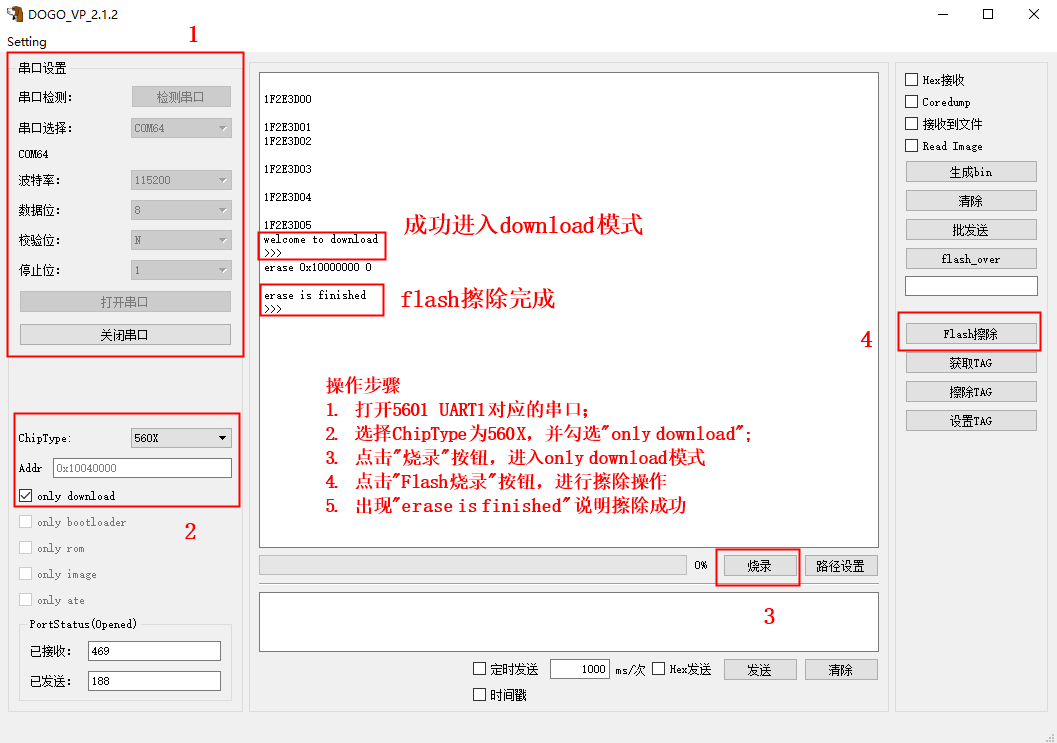

可以使用 DOGO工具进行 Flash 擦除。步骤参考下图说明：
3.2 保存 log
勾选 DOGO 工具右侧“接收到文件”选项，再点击“打开串口”，工具所接收到的 log 数据都将保存至工具 recev_data 目录下。
注意
需先勾选“接收到文件”选项，再打开串口，才能正确使能保存log功能。
