ASR560X 系列 BQB 认证测试指南

前言

关于本文档

本文档主要介绍 ASR560X 如何通过 CWM500 蓝牙综测仪进行信令测试，进而完成 BQB 相关测试项目。BQB 认证测试项目分为射频部分和协议部分，本文主要介绍射频部分的测试。

读者对象

本文档主要适用于以下工程师：

单板硬件开发工程师
软件工程师
技术支持工程师

产品型号

本文档适用于ASR560X系列蓝牙芯片。

Model	Protocol	Core	SiP Flash	Function
ASR560X	BLE 5.1 full feature (compatible with 5.2) SIG MESH V1.0.x IEEE 802.15.4 2.4G Proprietary	ARM CM0+	1 MB/ 512 KB	AOA/AOD/Voice/IRTxRx/ Quadrature Decoder/Keypad/ 5V UART/5V GPIO/ Wi-Fi concurrent

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2022.07	V1.0.0	首次发布。

1. 概述

如果您的产品具有蓝牙功能，必须通过 BQB 认证后才能在产品外观上标明蓝牙标志。

BQB 认证测试项目分为射频部分和协议部分，本文主要介绍 ASR560X 如何通过 CWM500 综测仪进行射频部分信令测试。由于射频部分的测试项目众多，本文会先说明建立信令连接的方法，针对发射机和接收机测试项目，分别以其中一项为例进行介绍，并结合 BLE 射频文档 RF-PHY.TS.5.1.0 进行说明。相关文档URL：https://www.bluetooth.com/specifications/specs/，SIG 官网会不定时更新 BQB 测试项目标准，具体规范请以官方文档为准。

1.1 软硬件准备

USB 转TTL 串口板（供电稳定，最大输出电流需在 150 mA 以上）
PC 端上位机软件：DOGO（用于在线烧录固件）
跳线帽、射频线等
待测板（DUT）
CMW500 综测仪

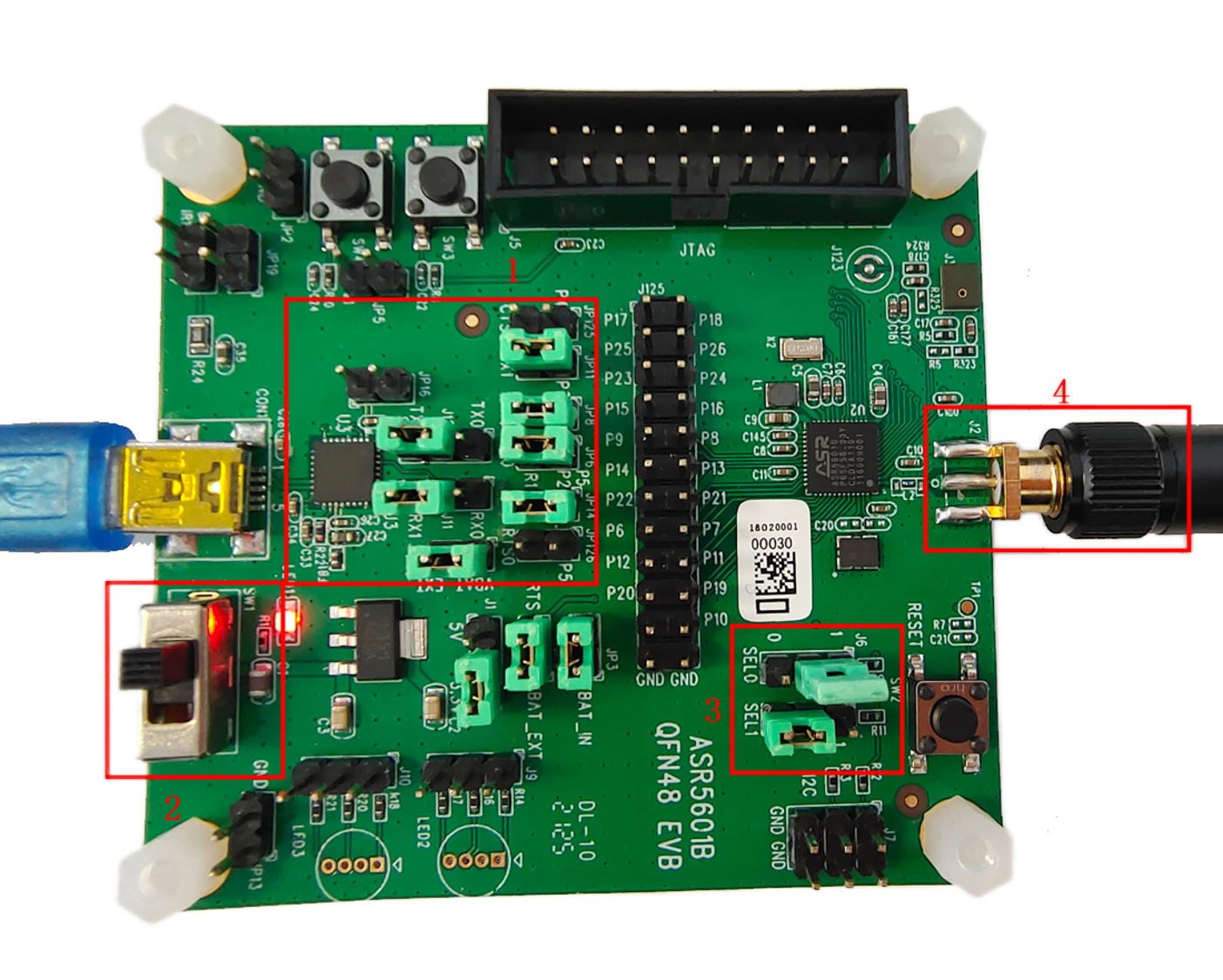

1.2 开发板说明

标号1：USB 转 TTL 电路（可通过跳线帽选择与 ASR560X 的 UART0 或者 UART1 连接）

标号2：电源开关

标号3：SEL0 高低电平选择，旁边是复位按键

标号4：射频转接头

2. 测试固件说明

测试需要使用专用的 BLE-DTM 固件（5601X_DTM_RF&PHY_x.x.x.bin），该固件可能不定时更新，最新固件请联系原厂获取。

2.1 固件信息

本次演示用的 bin 档信息如下：

名称：5601X_DTM_RF&PHY_1.0.0.bin（关闭 CTS & RTS 功能）
固件烧录地址: 0x10000000（BOOTLOAD 位置）
HCI-UART 端口 UART0
- PAD2 UART0_TXD
- PAD3 UART0_RXD
- 波特率：115200
- 检验位：None
- 停止位：1bit
使用串口工具发送 hex 数据 “01 03 0C 00”，如果反馈 “04 0E 04 05 03 0C 00”，说明固件成功运行。
发射功率默认为 0 dBm。
请用原厂 SDK 中提供的 DOGO 工具烧录固件。

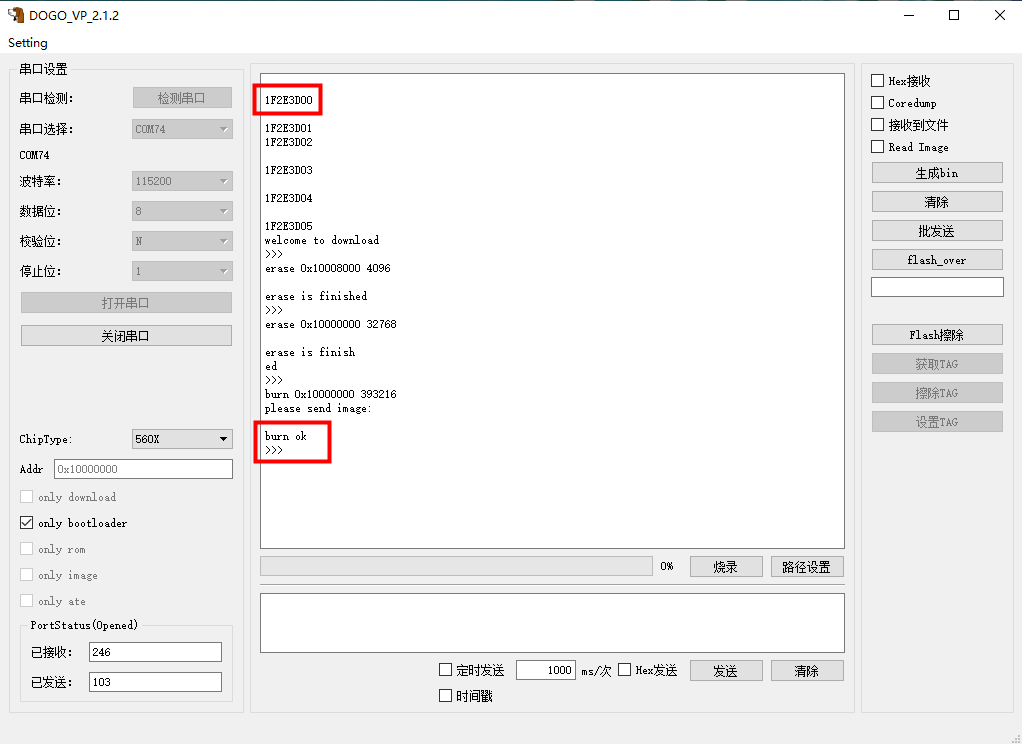

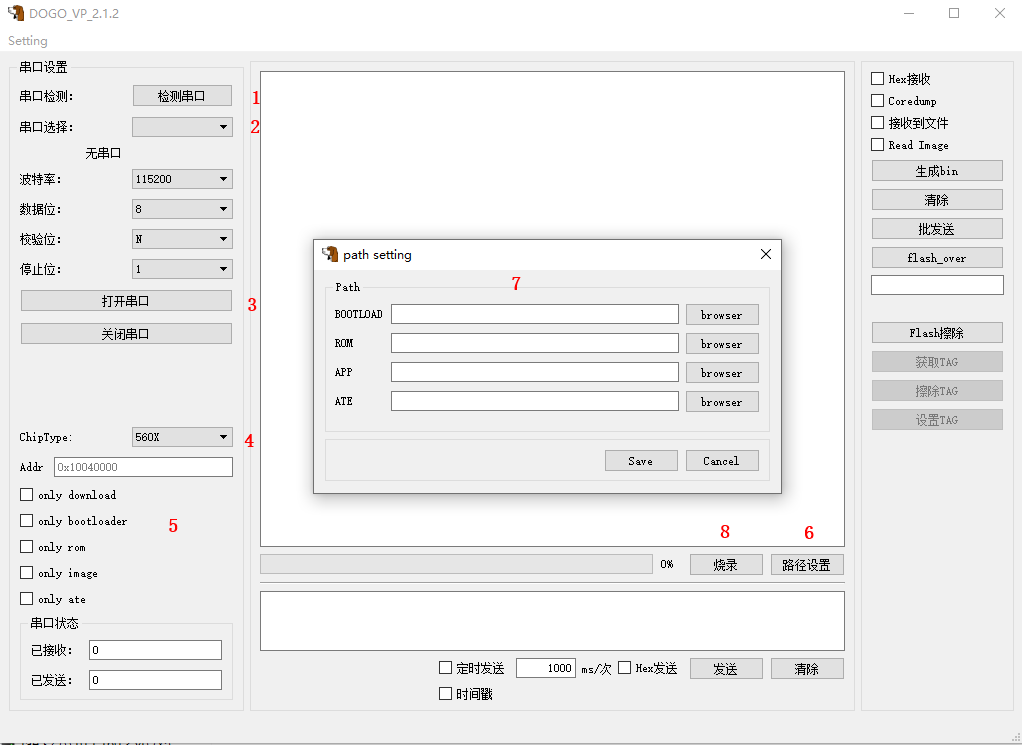

2.2 烧录工具说明

检测串口：点击 检测串口 按钮，上位机会刷新并列出识别到的串口（如果未识别到待测板串口，请检查电脑串口驱动是否已安装）。
串口选择：选择对应的待测板串口号。
打开串口：打开待测板串口。
ChipType：选择 560X 型号。
烧录选项：烧录选项请勾选 only bootloader。
路径设置：点击 路径设置 按钮，弹出path setting窗口，然后点击 BOOTLOAD 旁边的browser按钮，选择对应的射频测试固件。
烧录：点击烧录按钮，开始烧录。

2.3 烧录操作步骤

使用跳线帽拉高 DUT 的 SEL0，使 DUT 进入 UART 烧录模式。
将 DUT UART1 通过 TTL 转 USB 串口板连接到电脑上，打开串口。
按下板子上的 *复位* 按键，待串口打印 “1F2E3D00”，说明 DUT 已进入烧录模式。
参考第2.2节的说明，选择对应的烧录文件。点击烧录按钮开始烧录，烧录完成后，串口打印 “burn ok”。

3. BLE 信令测试说明

3.1 Direct Test Mode

Direct test mode（DTM）为蓝牙低功耗协议规范专门定义的一种 Low Energy 信令测试模式。测试设备与待测设备通过 USB 口通信，并进行信令测试。

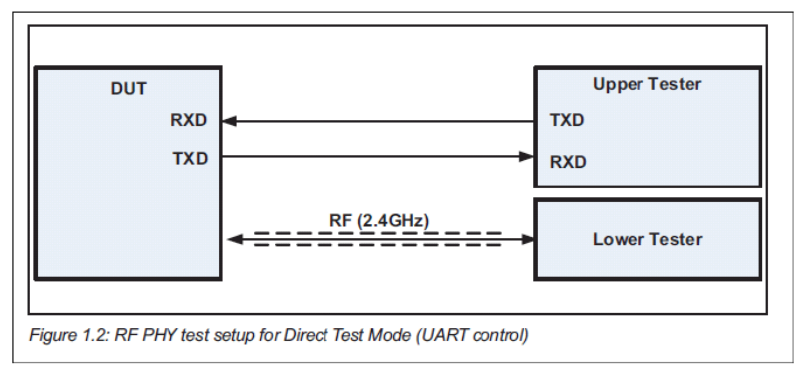

ASR560X 通过 USB 转串口跟 CMW500 交互数据的示意图如下。

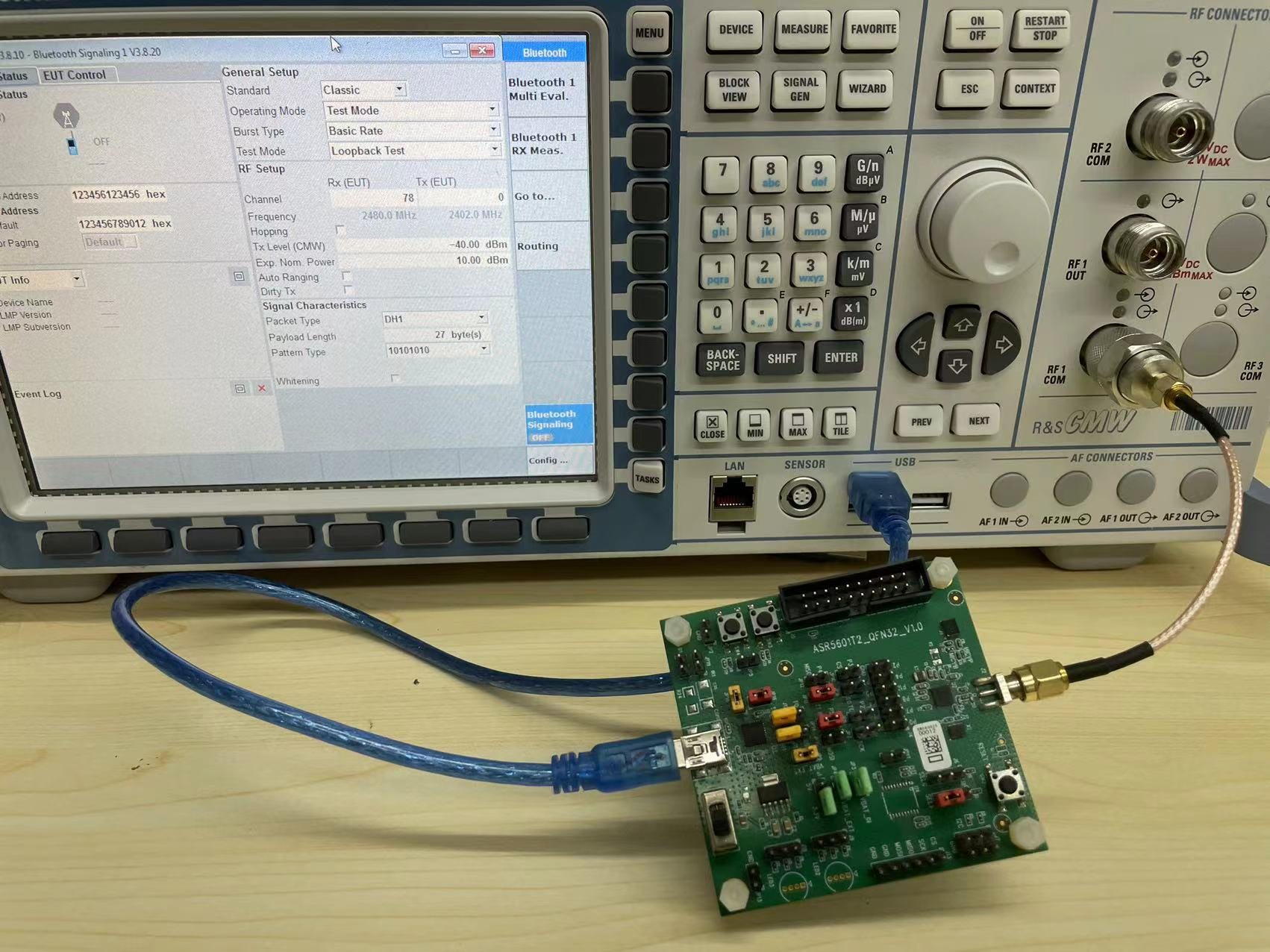

下图显示了 DUT 与 CMW500 的连线方式：将 ASR560X 通过 TTL USB 转换器跟 CMW500 连接，然后将射频转接头通过射频线以传导的方式跟 CMW500 连接。

3.2 建立信令连接

CMW500 不同的软件版本可能界面有所不同，但操作流程都一样，流程大致如下：

按下SIGNAL GEN键，进入到选择信令测试类别的界面。此时选择Bluetooth Signaling，并点击下面出现的相应选项，就可以进入到Bluetooth信令设置界面。

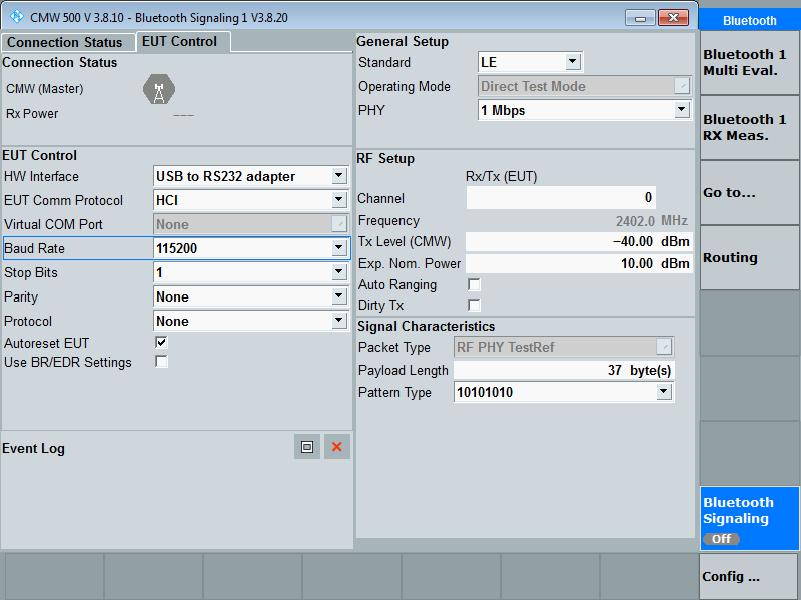

按照下图所示，配置仪器和 DUT 之间通信的串口参数（Standard选择LE），然后按下ON/OFF 键打开 Bluetooth Signaling，此时界面上的Bluetooth Signaling显示 “ON” 字样。

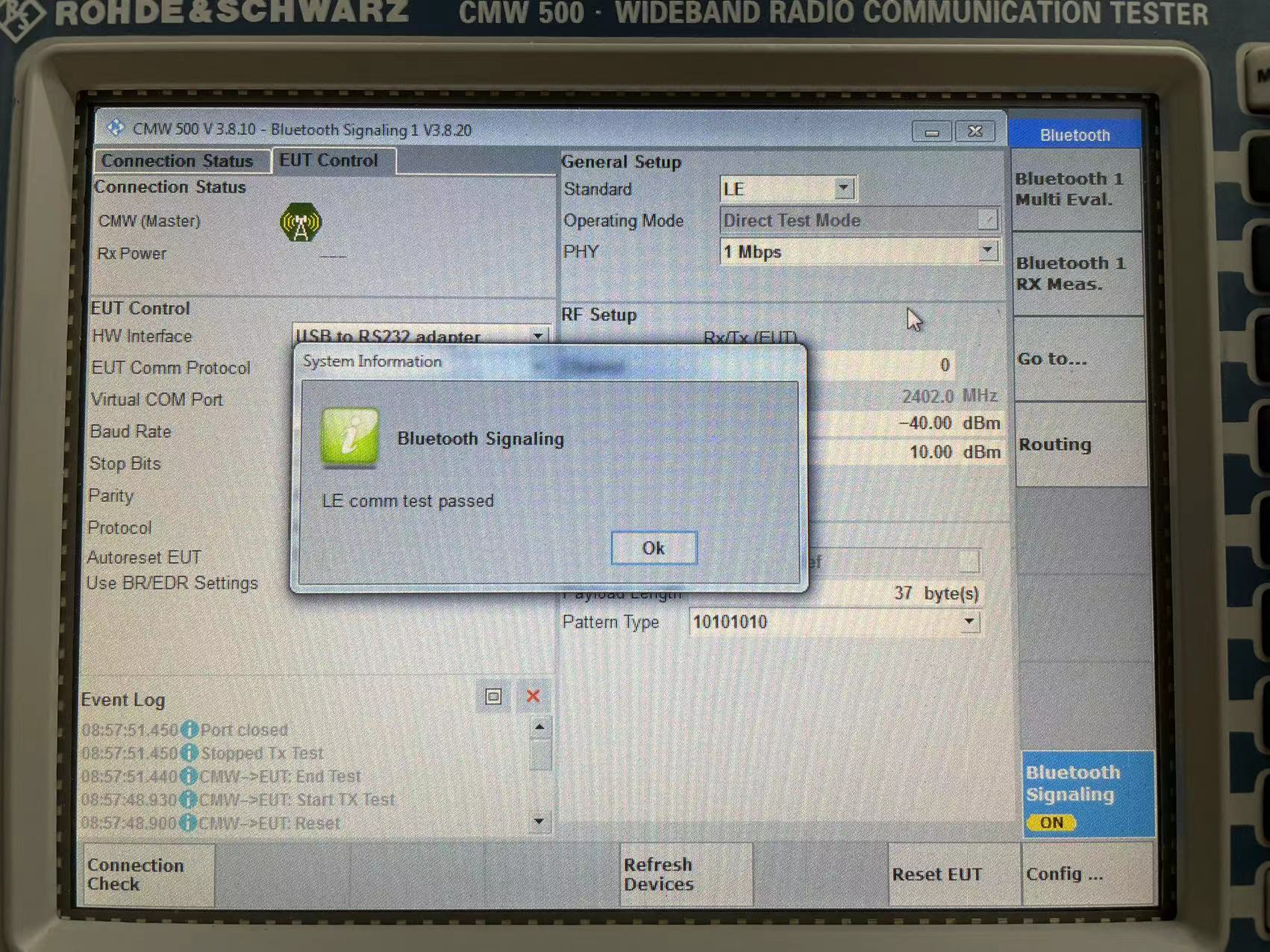

点击屏幕下方的 *Refresh Devices按钮，仪器会检查可用的虚拟串口号，Event Log 里也会有提示。在找到 DUT 对应的串口号后，点击Connection Check按钮，仪器会发送 Reset指令给 DUT 并等待其响应。如果有响应，界面会出现 “OK” 提示，表示连接已经建立，如下图。

按下MEASURE键，进入到选择测试项的界面。此时选择 Bluetooth TX Measurement 或者 RX Measurement，并点击下面出现的相应选项，就可以进入到 Bluetooth 发射机或者接收机测试界面，然后按下仪器上的 ON/OFF 键开始测量。

3.3 发射机测量

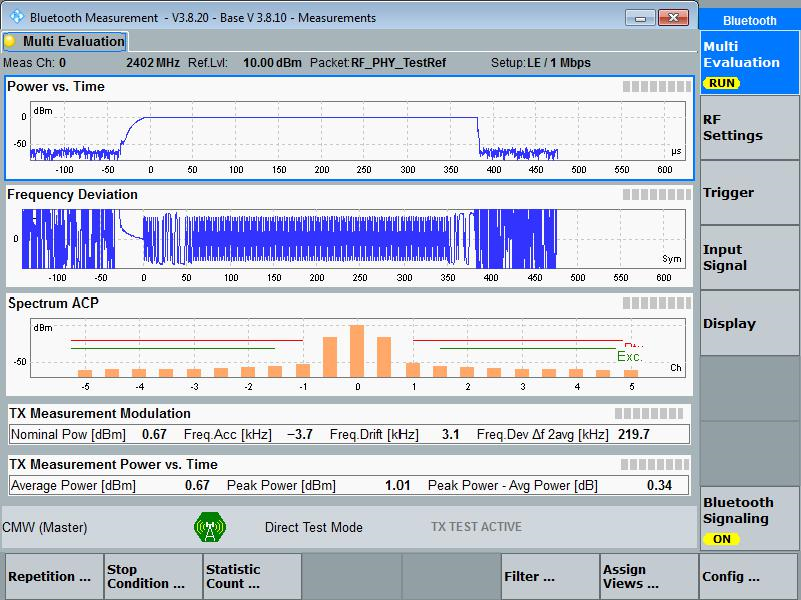

下图是发射机的测量界面，Config 菜单包含所有测量相关的参数设置，用户需要根据BQB认证的具体测试项目设置对应的参数。

接下来以 BQB 认证中关于发射机的其中一项测试为例进行说明，完整的测试流程和其他测试项目请参考官网的标准文档。

RF-PHY/TRM/BV-01-C [Output power] 测试项

检测正常工作条件下发射机的峰值功率和平均功率。

规范定义的测试条件：

DUT 处于 direct test mode（关闭白噪声），PRBS9 比特类型，非跳频。
分别在低、中、高三频点上测量（Channel 0，Channel 19，Channel 39）。

测试步骤：

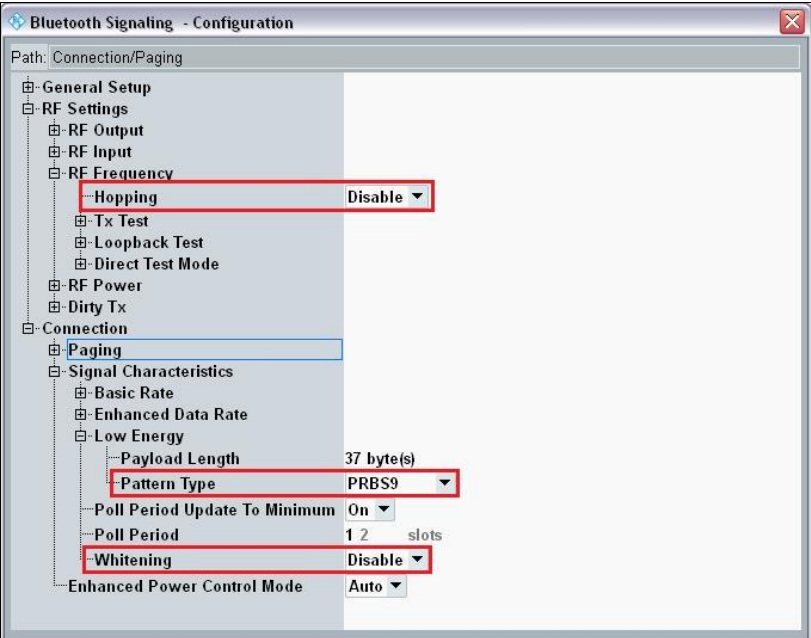

在信令连接界面上选择不跳频，并选择关闭白噪声。
选择 Pattern Type 的类型为 PRBS9。

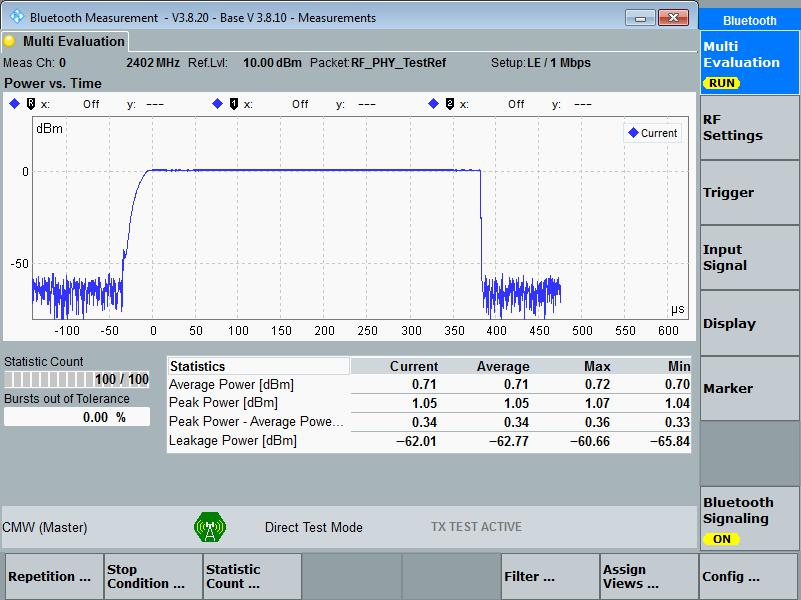

分别在低、中、高三频点（Channel 0，Channel 19，Channel 39）上测量平均功率 PAVG 和峰值功率 PPK。

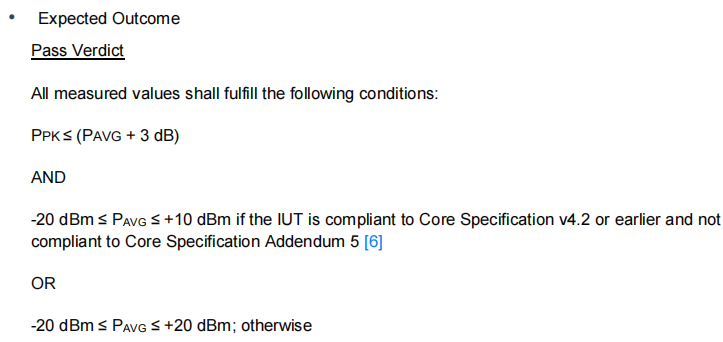

该测试项规范指标（摘自 SIG 官方文档 RF-PHY.TS.5.1.0）：

3.4 接收机测量

以 BQB 认证中关于接收机的其中一项测试为例进行介绍，完整的测试流程和其它测试项目请参考官网的标准文档。

RF-PHY/RCV/BV-01-C[Receiver sensitivity,uncoded data at 1Ms/s] 测试项

该测试验证在正常工作条件下接收 1Ms/s 信号时，对于非理想信号，接收机灵敏度是否在限制范围内。

规范定义的测试条件：

DUT 处于 direct test mode（关闭白噪声），PRBS9 比特类型，非跳频，打开 dirty TX。
CMW 发送的测试信号功率为 -70 dBm。
分别在低、中、高三频点上测量（Channel 0，Channel 19，Channel 39）。

测试步骤：

在信令连接界面上选择不跳频，并选择关闭白噪声。
选择 Pattern Type 的类型为 PRBS9，将 CMW 的发射功率设为 -70dBm。

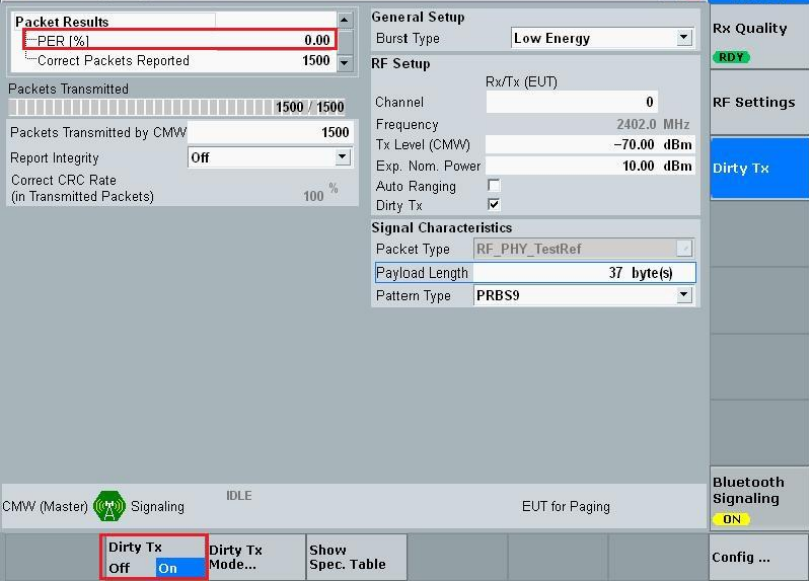

在 PER 测量界面，打开 Dirty TX，分别在低、中、高三频点上测量（Channel 0，Channel 19，Channel 39）进行 PER 测试。

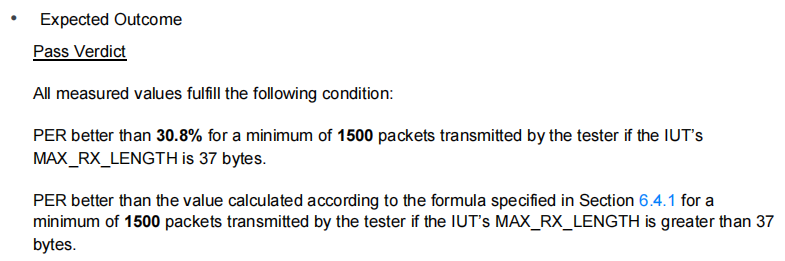

该测试项规范指标（摘抄自 SIG 官方文档 RF-PHY.TS.5.1.0）：
