前言

关于本文档

本文档主要对 IoT LoRa SoC 芯片 ASR6601 的烧录工具进行说明，方便客户使用该工具进行 ASR6601 的 Flash 烧录等。

产品型号

与本文档相对应的产品型号如下：

型号	Flash	SRAM	内核	封装	频率
ASR6601SE	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CB	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz
ASR6601SER	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CBR	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz

版权公告

版权归 © 2021 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

文档修订历史

日期	版本号	发布说明
2020.05	V0.1.0	首次发布。
2020.09	V0.2.0	更新配图。
2020.09	V0.3.0	更新为 ASR6601SE-EVAL v2.0 的配图。
2021.05	V1.1.0	删除第 1 章的概述，将其内容合并到前言“关于本文档”部分。 删除 option 相关内容。

1. 准备

1.1 硬件准备

必需硬件列表如下：

• ASR6601 开发板 1 个

• 天线 1 根

• USB 线 1 根

• PC 机 1 台

1.1.1 ASR6601 开发板说明

开发板 ASR6601SE-EVAL v2.0 的正反面如下图所示：

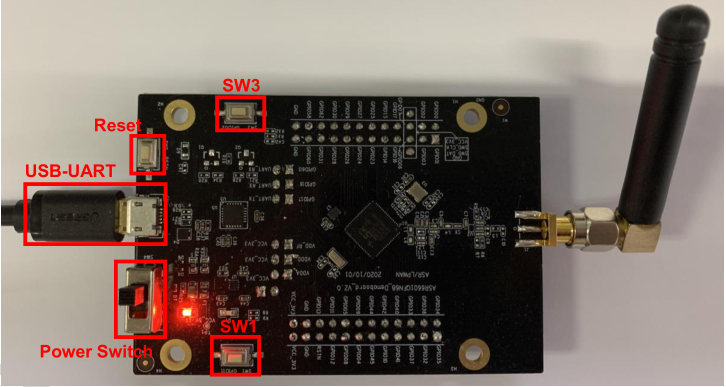

ASR6601SE-EVAL v2.0 正面

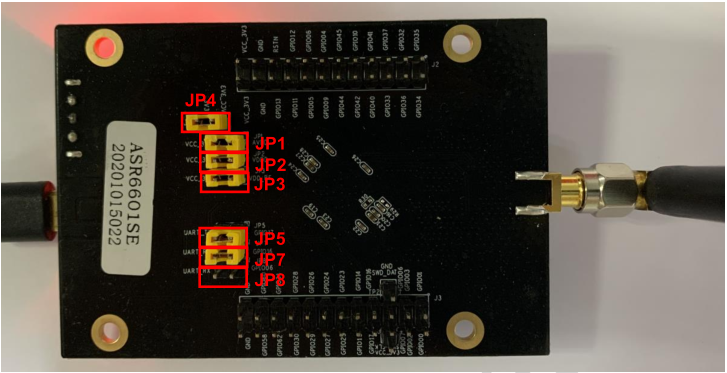

ASR6601SE-EVAL v2.0 反面

接口	描述
USB-UART	USB 转串口
Power Switch	电源开关
Reset	Reset 按钮
SW3	Download 按钮，按下后，GPIO02 拉高
SW1	User 按钮，按下后，GPIO11 拉低
JP1	电源跳线
JP2	电源跳线
JP3	电源跳线
JP4	电源跳线，可测试板子总功耗
JP5	UART_TX 跳线，跳线连通选择 UART0_TX，具体请参考原理图
JP6（仅存在于ASR6601CB-EVAL）	UART_TX 跳线，跳线连通选择 LPUART_TX，具体请参考原理图
JP7	UART_RX 跳线，跳线连通选择 UART0_RX，具体请参考原理图
JP8	UART_RX 跳线，跳线连通选择 LPUART_RX，具体请参考原理图

1.1.2 跳线连接

在进行 ASR6601 开发板测试过程中，请保证下面跳线的状态正确。

跳线	连接状态
JP1	连通
JP2	连通
JP3	连通
JP4	连通
JP5	连通
JP6（仅存在于 ASR6601CB-EVAL）	断开
JP7	连通
JP8	断开

1.2 软件准备

Tremo Programmer 程序位于 ASR6601 SDK 的 tools/programmer 目录下。

2. 软件说明

2.1 主界面

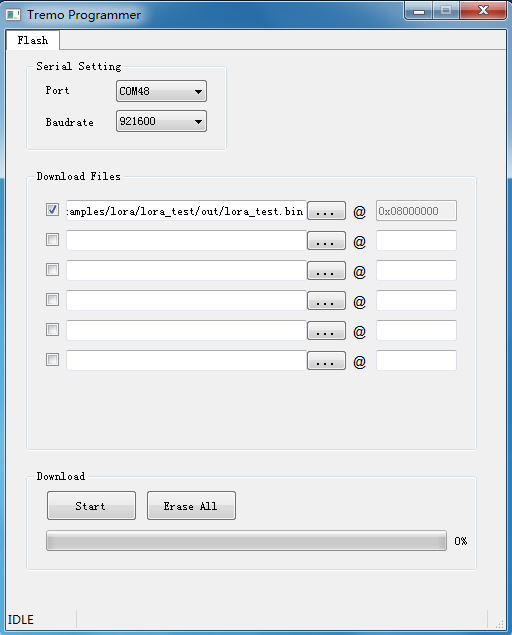

Tremo Programmer 程序主界面如下：

2.2 Flash 界面说明

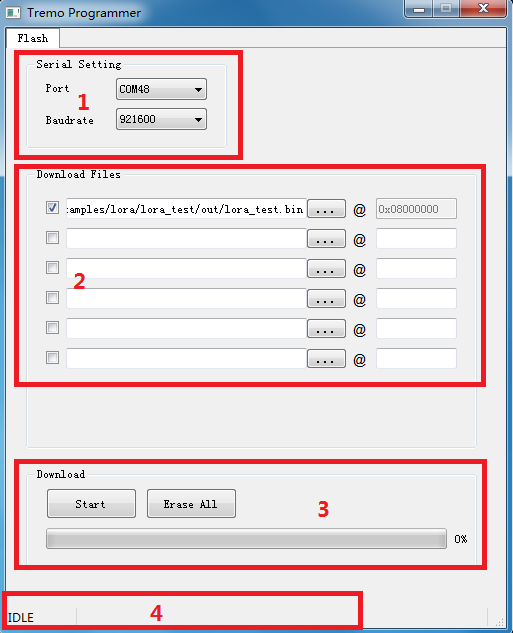

Flash 界面主要分为 4 个区域：

1. 串口配置区域：主要用来设置通信串口和波特率等。

2. 下载文件配置区域：主要用来配置下载文件的位置和下载地址，至少需要有 1 个文件下载到 0x08000000，以确保程序可以执行。

3. 下载操作区域：有下载开始和擦除按钮，当需要全部擦除 Flash 时才需要点擦除按钮，其余单纯下载文件，不需要点击擦除按钮。

4. 状态显示区域：显示下载成功或失败的状态等信息。

3. 操作说明

3.1 进入下载模式

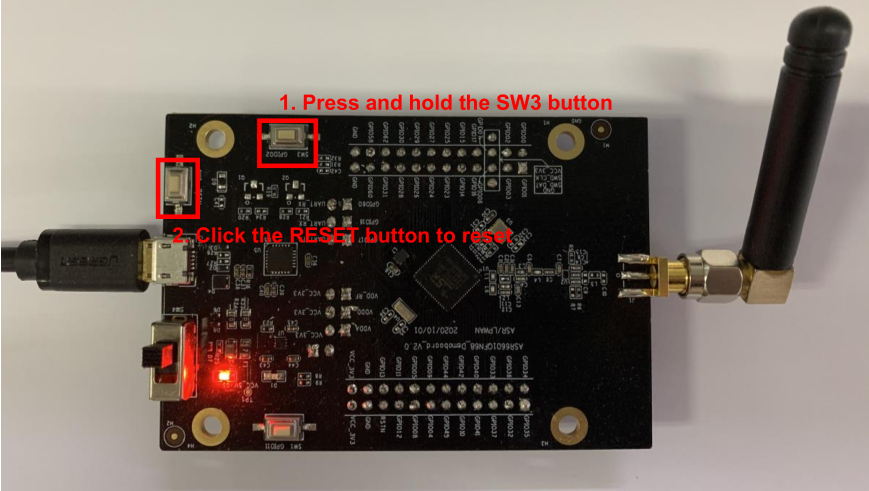

开始下载前，请按住 SW3 按钮，使 GPIO02 拉高，同时按 Reset 按钮重启板子，使其进入下载模式。

3.2 Flash 烧录操作说明

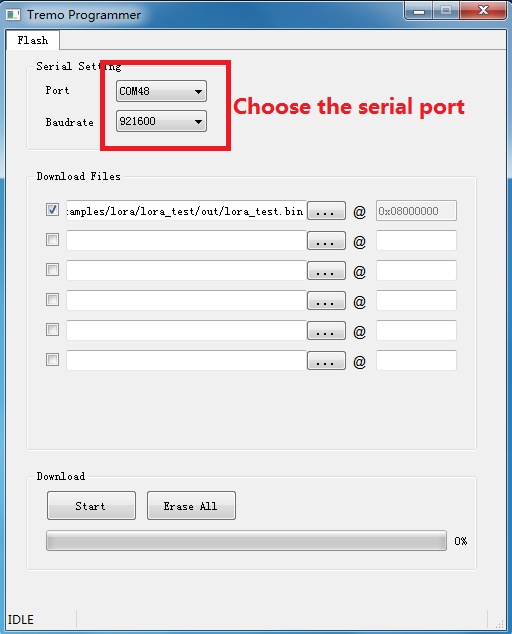

1. 选择串口：

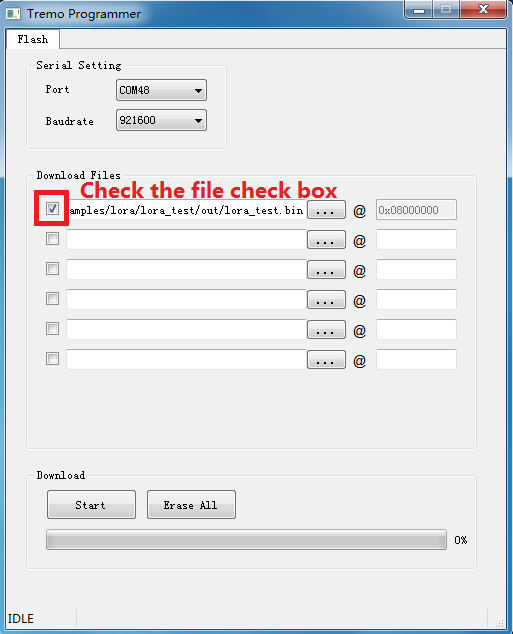

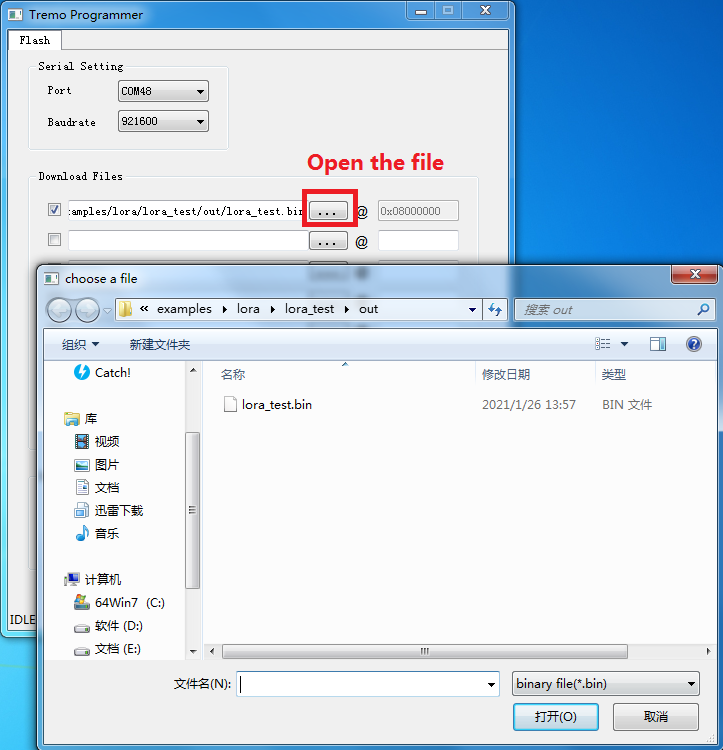

2. 配置下载文件：

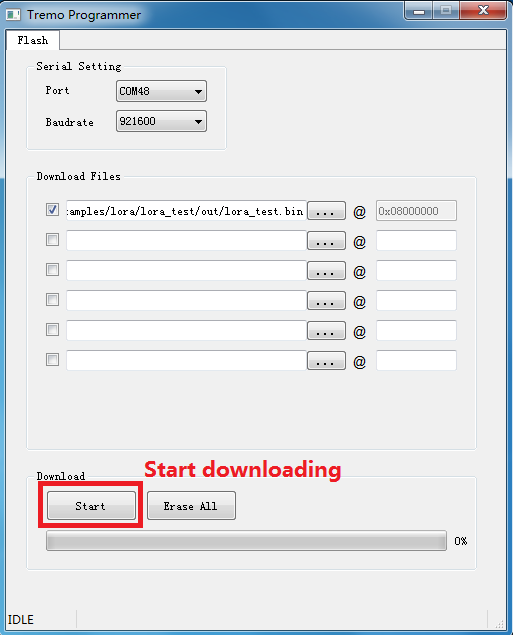

3. 点击 Start 按钮开始烧录：

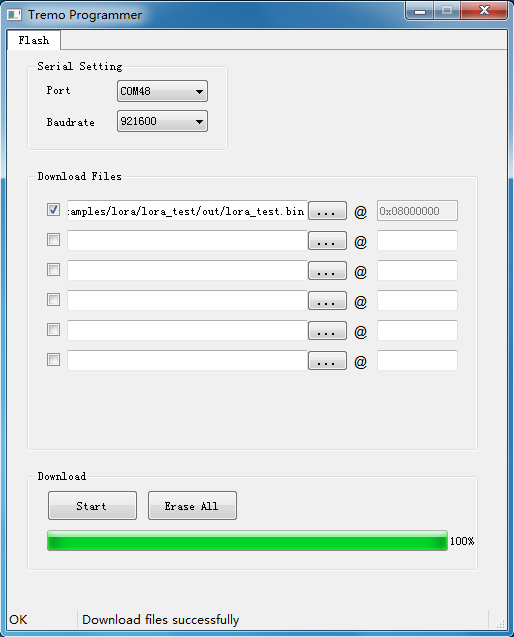

4. 烧录完成：

4. Q&A

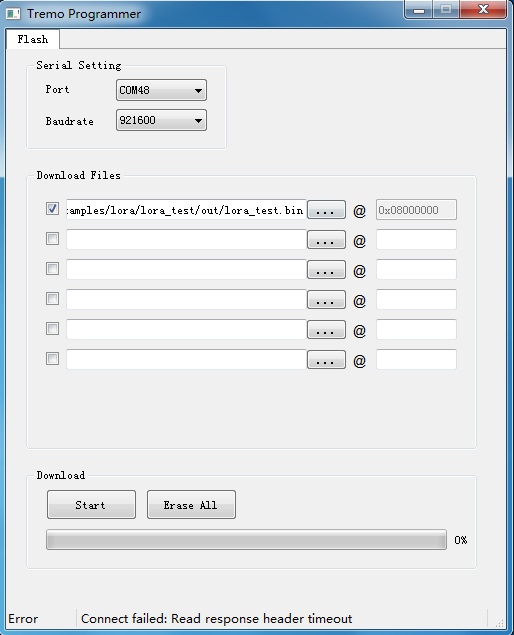

4.1 Read response header timeout 是什么原因？

此问题是因为待烧录板子没有回复引起的，可以检查以下两点：

1. 检查串口连接是否正常。

2. 检查 MCU 是否进入下载模式，可尝试按住 SW3 按钮，同时按 Reset 按钮重启。
