ASR6601 射频开关使用指南

前言

关于本文档

本文档主要介绍单端和双端控制的射频开关（RFSW）的软硬件的差异，以便客户进行 LPWAN SoC 芯片 ASR6601 的射频开关的软硬件设计。

产品型号

与本文档相对应的产品型号如下：

型号	Flash	SRAM	内核	封装	频率
ASR6601SE	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CB	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz
ASR6601SER	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CBR	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

文档修订历史

日期	版本号	发布说明
2021.11	V1.0.0	首次发布。

1. LPWAN RFSW 简介

ASR650X 和 ASR6601 系列产品均基于 SX1262，其 TX 和 RX 切换通过 RFSW（射频开关）来实现。对于 RFSW 而言，根据控制信号的不同，可以分为单端控制、双端控制和单双端控制三大类，前两类比较常见，单双端控制的 RFSW 比较少。一般来说，SX1262 内部状态机自动产生一个中断信号 DIO2 作为 TX 和 RX 切换的控制信号，因此若搭配单端控制的 RFSW，硬件电路和软件最为简单。实际应用中，由于某些原因，客户可能采用双端 RFSW，双端控制的 RFSW 的硬件电路及其对应的软件与单端控制的有明显差异。下文详细阐述了单端和双端控制的 RFSW 软硬件的差异。

1.1 单端控制开关

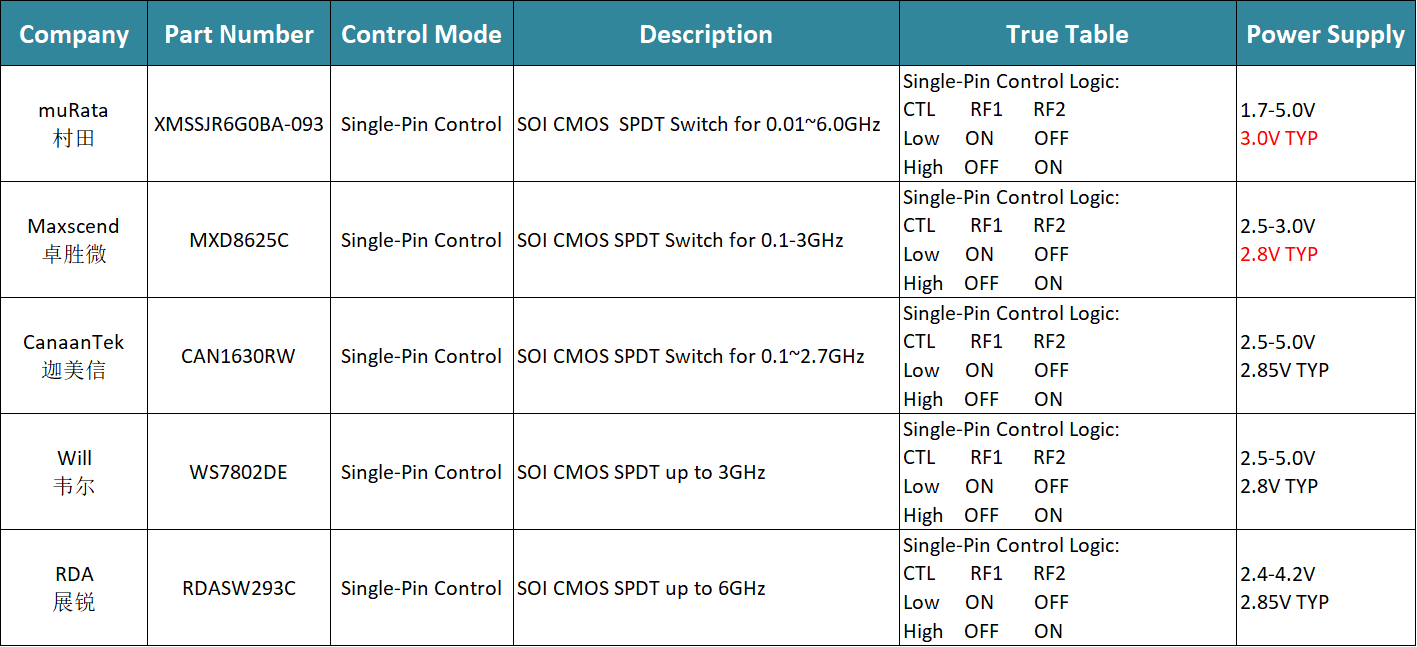

LPWAN 常用的单端控制开关如下：

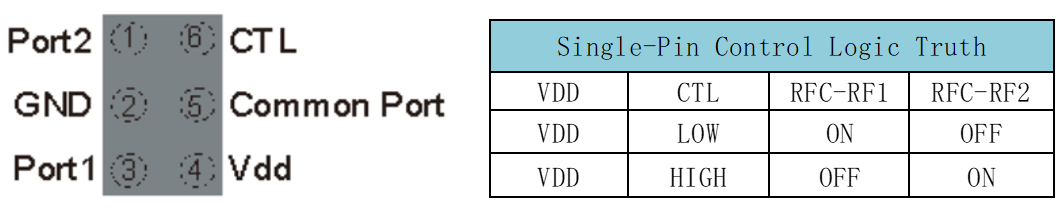

以村田的 XMSSJR6G0BA-093 为例：

备注

不同的单端 RFSW，RF1（Port1）和 RF2（Port2）管脚顺序不同。
不同的 RFSW，封装也是不同的，在替换不同 RFSW 时要注意这点。

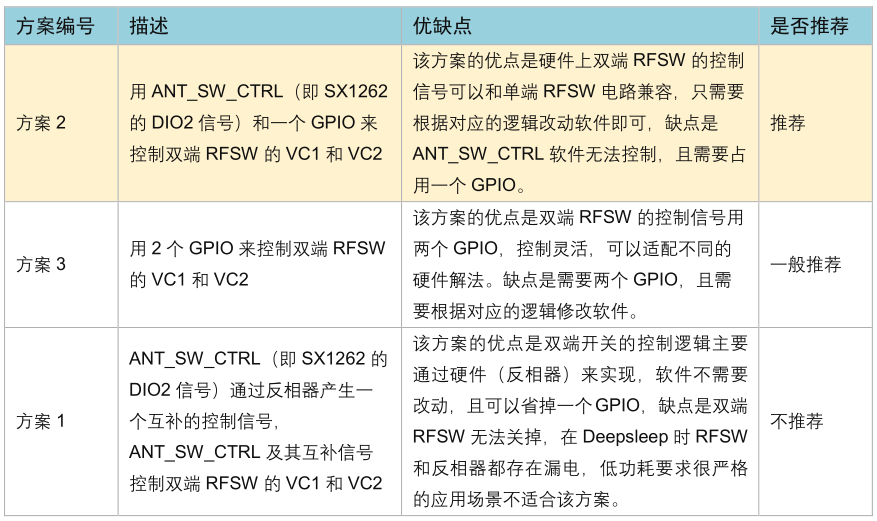

1.2 双端控制开关

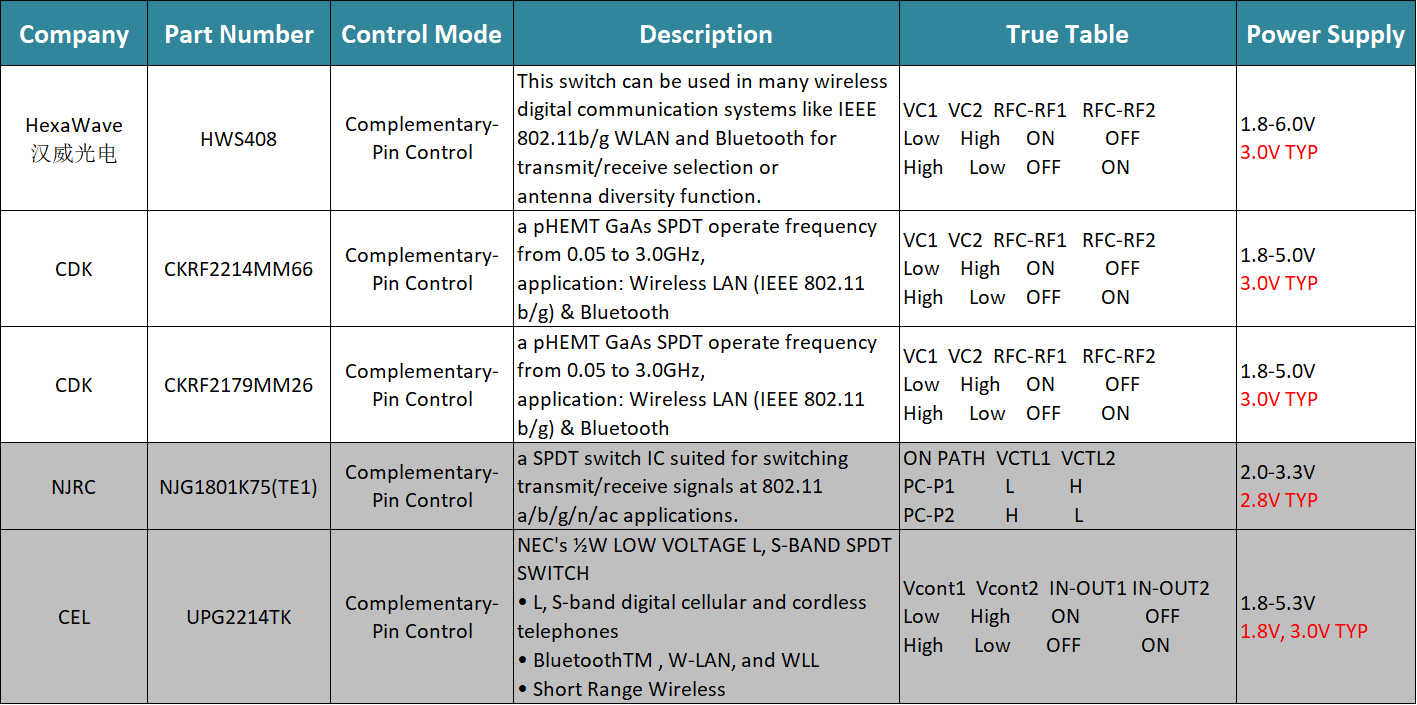

LPWAN 常用的双端控制开关如下：

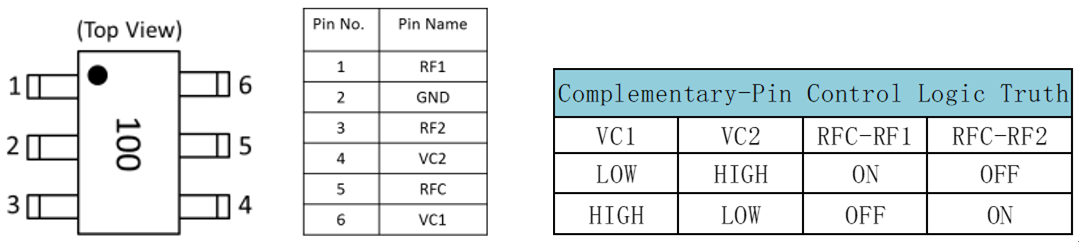

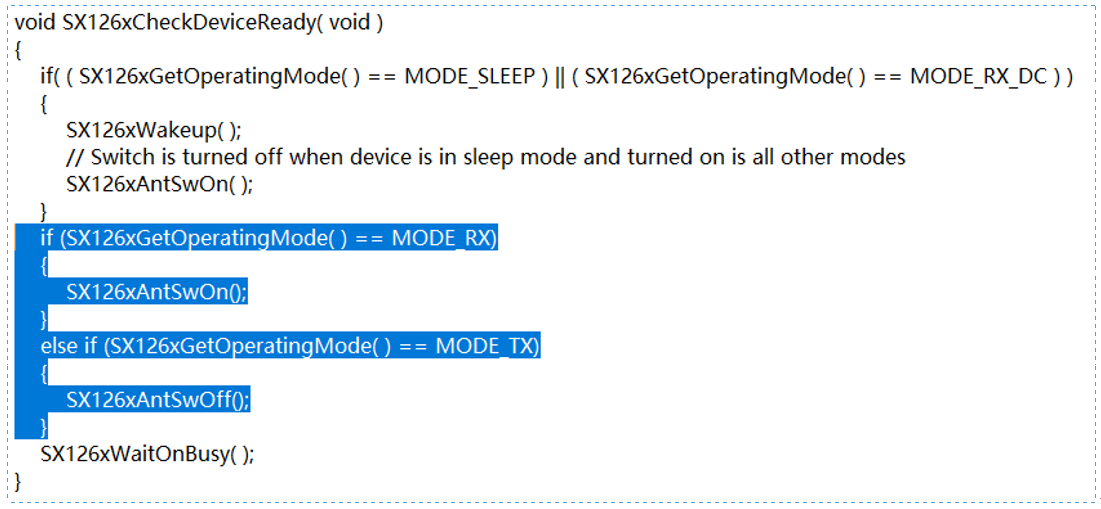

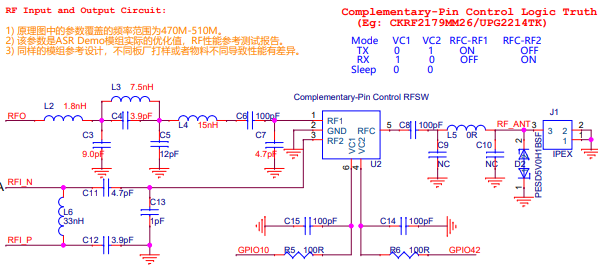

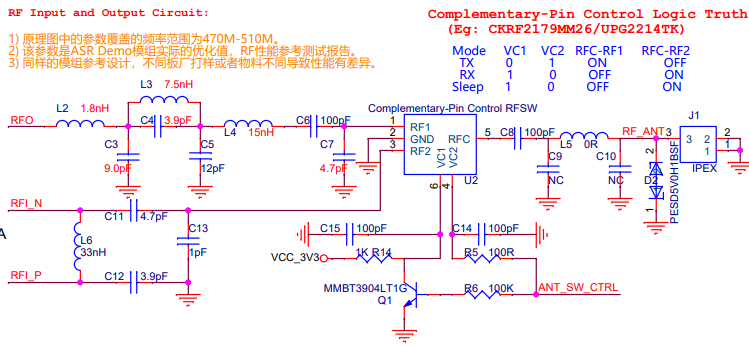

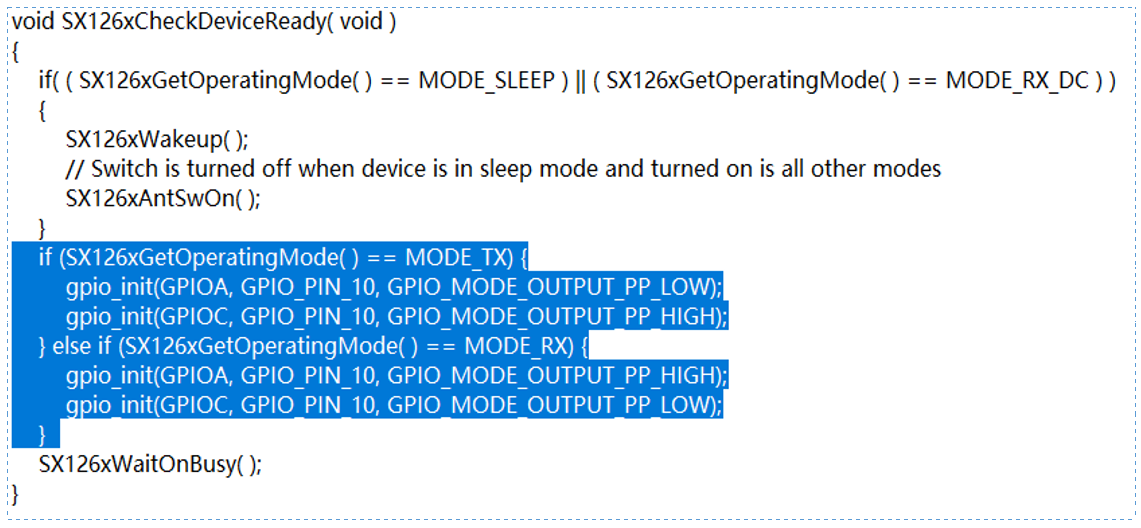

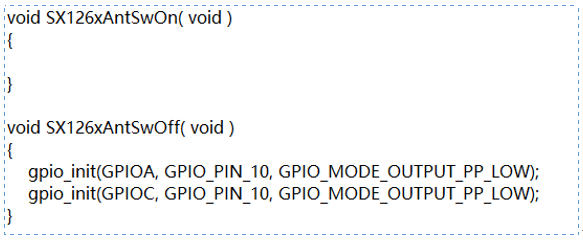

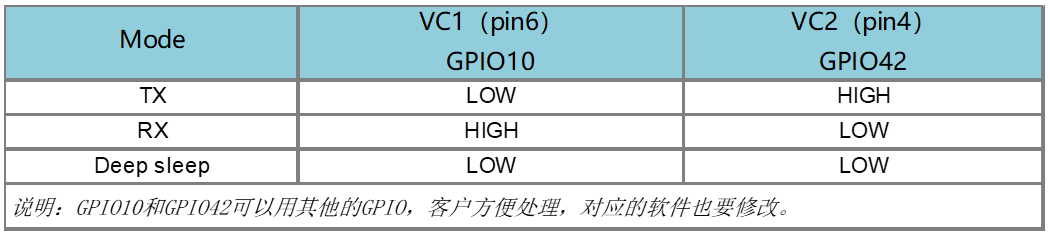

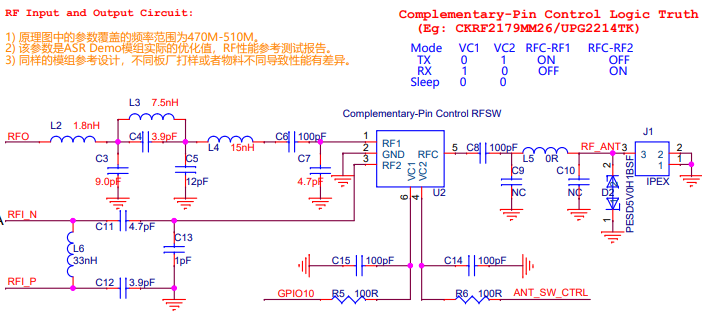

以 CKRF2179MM26 为例：

1.3 单双端控制开关

LPWAN 常用的单双端控制开关如下：

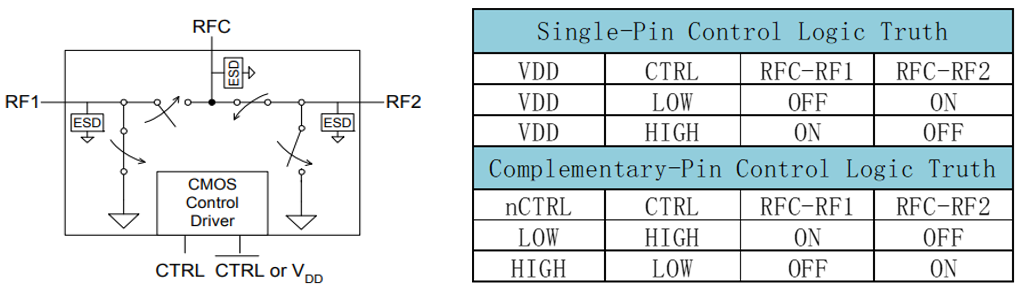

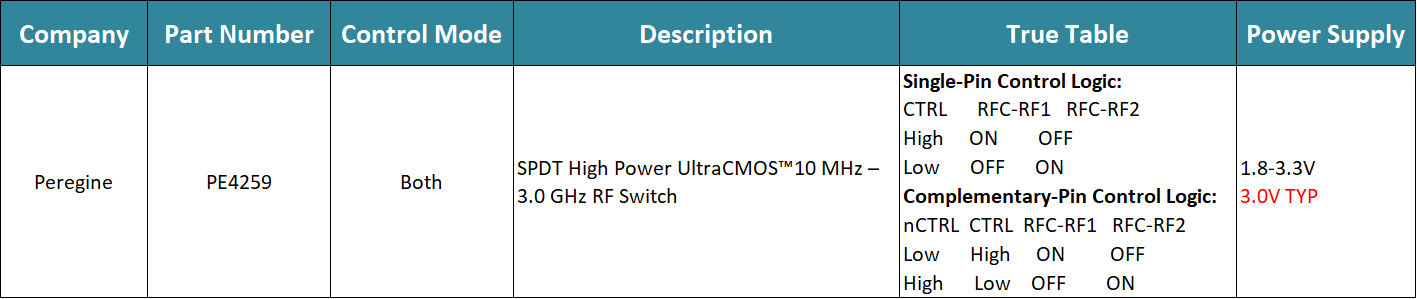

以 PE4259 为例，PE4259 既可以做单端 RFSW，又可以做双端 RFSF，示意图如下：

2. 单端 RFSW 软硬件设计

ASR 官方模组参考设计都是采用单端控制的 RFSW，我们推荐客户采用单端控制开关，ASR650X 和 ASR6601 系列芯片软件 SDK 全部基于单端控制的 RFSW。

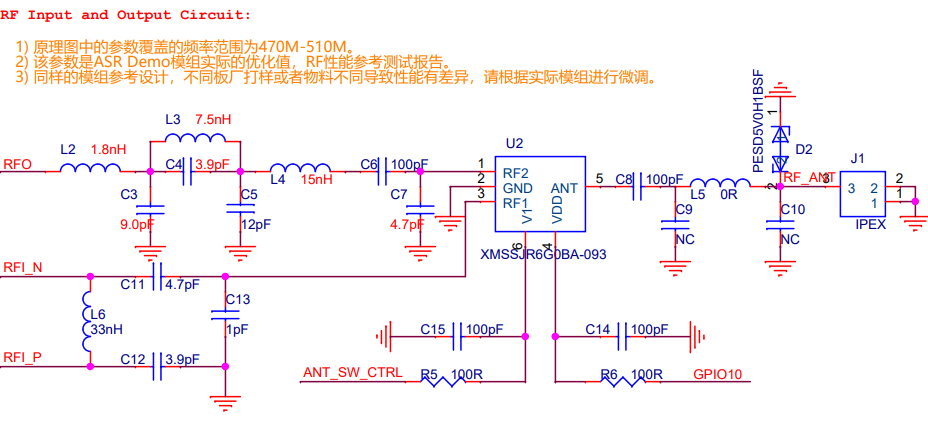

下面以 ASR6601SE 单端 RFSW 硬件设计为例来做详细说明，单端 RFSW 采用的是村田的 XMSSJR6G0BA-093，此时 ASR6601 的 ANT_SW_CTRL（即 SX1262 的 DIO2 信号）接到 RFSW 的 CTRL（pin6），用于控制 TX 和 RX 的切换；GPIO10 接到 RFSW 的 VDD（pin4），可在Deepsleep 模式下关掉 RFSW 防止其漏电（XMSSJR6G0BA 大概有 5 uA 的漏电）；RFSW 的控制逻辑如下：
