ASR5502X 系列开发常见问题

前言

关于本文档

本文档旨在介绍 ASR5502X 系列芯片在开发中可能碰到的问题以及对这些问题的逐一解答。

读者对象

本文档主要适用于以下工程师：

单板硬件开发工程师
软件工程师
技术支持工程师

产品型号

本文档适用于所有 ASR IoT Wi-Fi芯片（5502X 系列）。

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2019.10	V1.0.0	首次发布。
2020.09	V1.1.0	删除2.3节，2.4节和2.6节。新增3.4节。
2023.11	V1.2.0	删除5505S相关内容。

1. 开发环境

1.1 SDK 支持哪些嵌入式系统？

支持 FreeRTOS。

1.2 开发支持哪些集成开发环境？

支持 FreeRTOS 版本 SDK：支持在 Linux 和 Windows 环境下开发，用 Docker 工具开发编译。

1.3 交叉工具链用哪版？

使用 GCC 编译器，交叉工具链使用 gcc-arm-none-eabi-5_4-2016q3-20160926-win32，ASR 基于此工具链深度定制 SDK。

1.4 如何下载镜像到开发板？

研发开发时：使用 DOGO 工具，请参见文档《ASR IoT芯片_DOGO烧录调试工具》。
工厂生产时：使用 MP_Pro 工具，请参见文档《ASR IoT芯片_MP_Pro量产烧录工具使用说明》。

MP_Pro 和 DOGO 的区别在于，MP 支持一拖多同时烧录且单次烧录时间短，而 DOGO 工具仅支持单个芯片烧录，此外 DOGO 工具还支持一些调试功能。

1.5 是否可更改固件的烧录口？

不可以，只能是 uart1。

1.6 软件有哪些调试手段？

依靠 UART 打印，加 log，加断言等。
连接 J-LINK 调试。
使用 ASR 提供的内嵌 coredump 功能，可借助工具抓取芯片及内存信息，详见《ASR IoT芯片DOGO烧录调试工具》。
使用 OS 自带的一些调试手段。

2. 平台

2.1 5502X 内存、flash 等资源大小如何？

内置 256 KB RAM，内置 2 MB Flash。

2.2 系统预留给用户使用的 RAM 有多少字节？

RAM 总大小 256 KB，Free RAM 的大小即为用户可使用的 RAM 大小，其值与系统及集成的功能相关。

目前 release SDK 的大致情况：

FreeRTOS：除 freertos/lwip/asr wifi 协议栈后，用户可用约 130 KB
实际情况用户可以根据系统提供 API 或串口命令来获取其值：

FreeRTOS：
1. 命令：vtasklist
2. 接口：MPU_xPortGetFreeHeapSize();

2.3 系统的 log 输出口是哪个？

系统 log 输出包括几个部分的 log，bootload/image/ate 通常情况下默认都是 uart1，但都可以通过软件来修改。

注意

bootload/ate 由 ASR 提供，用户不可修改。

3. Wi-Fi

3.1 调用 wifi open 接口开启 STA 模式，连接不上路由器？

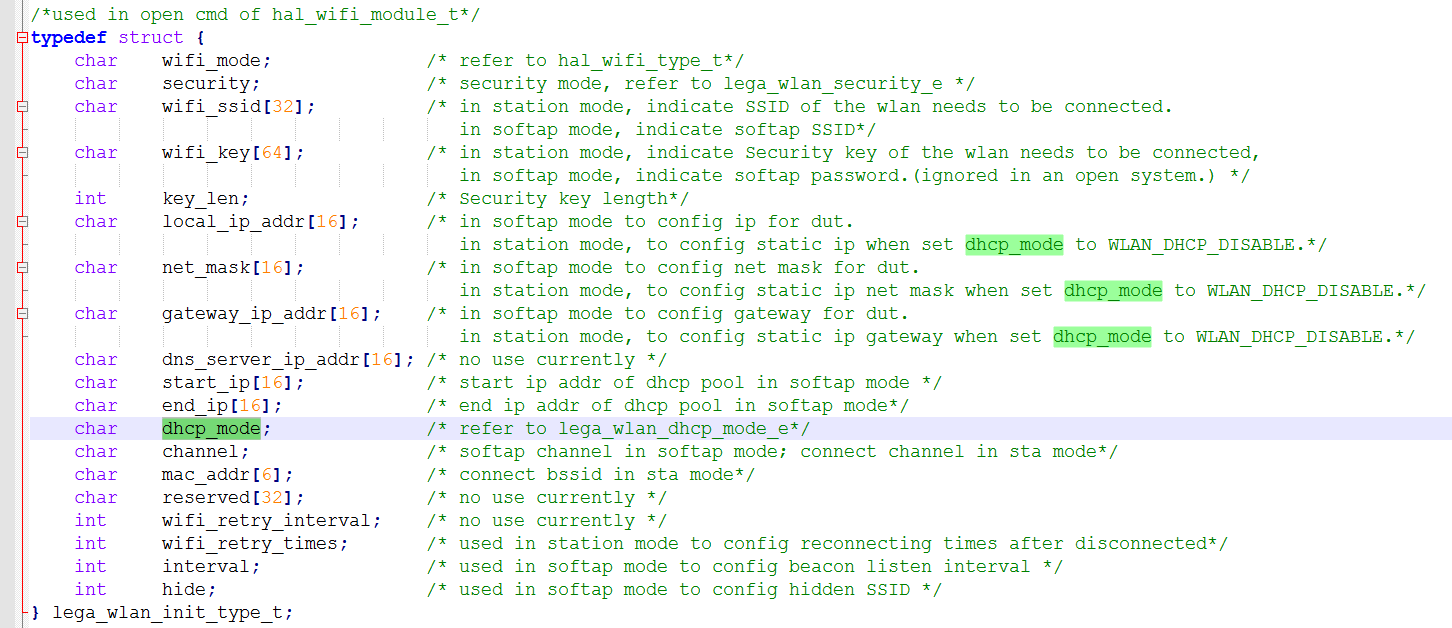

在FreeRTOS系统下，需要设置 DHCP，lega_wlan_init_type_t.dhcp_mode：

SDK 连接路由器支持动态获取IP地址以及静态配置IP地址，连接配置的参数也不一样，具体如下：

动态获取 IP 地址，参数 lega_wlan_init_type_t.dhcp_mode 必须要配置成 WLAN_DHCP_ CLIENT
静态配置 IP 地址，参数 lega_wlan_init_type_t.dhcp_mode 必须要配置成 WLAN_DHCP_ DISABLE，并且传入需要配置的静态 IP/NET MASK/GW/DNS 地址

所以没有配置 lega_wlan_init_type_t.dhcp_mode 且没有传入 IP/NET MASK/GW/DNS 地址是无法连接路由器的。

3.2 低功耗有哪几种，其值多少？

请参见文档《ASR5502X系列_功耗管理模块指导书》。

3.3 RF 性能指标多少?

TX 及 RX 性能指标请参见ASR550X Datasheet。

3.4 lega_wlan_set_mac_address 显示正确, 但是获取地址没变，是什么原因？

这种情况是由于 mac 地址在 efuse 中已存在，get 接口只会从 efuse 区域中获取。请检查 efuse 中是否已存在 mac 地址。

3.5 支持的格式有哪几种？

支持11 b/g/n，单天线。

3.6 传输的最大速率多少，以及最大吞吐量？

理论最大传输速率 72.2 Mbps @ 20 MHz，TCP 吞吐量 2 Mbps（bit per second）左右。

3.7 支持的模式有哪些？

支持 Station、softAP、Sniffer 三种模式。

3.8 TCP/UDP 单包的最大数据长度是多少？

TCP 1460 字节，UDP 1472 字节。

3.9 SoftAP 支持最多几个 STA 设备同时连接？

默认最多支持 4 个设备同时连接，可通过软件配置。

A. 附录 - 相关资料

本文档中提到的参考信息总结如下：

研发开发时使用 DOGO 工具，请参见文档《ASR IoT芯片_DOGO烧录调试工具》。

使用 ASR 提供的内嵌 coredump 功能，可借助工具抓取芯片及内存信息，详见《ASR IoT芯片_DOGO烧录调试工具》。
工厂生产时使用 MP_Pro 工具，请参见文档《ASR IoT芯片_MP_Pro量产烧录工具使用说明》。
请参见文档《ASR5502X系列_功耗管理模块指导书》。
TX 及 RX 性能指标请参见ASR550X Datasheet。
