ASR5502X 系列硬件设计指南

前言

关于本文档

本文档旨在为用户提供 ASR5502X 系列 Wi-Fi SoC 芯片的硬件设计指南，包括进行电路设计和 PCB 布局时需注意的事项以及对量产测试点的引出建议等。

产品型号

本文档适用于 ASR IoT Wi-Fi SoC芯片（5502X 系列）。

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2024.08	V1.3.1	增加 UART0 RX 上拉电阻的描述

1. 原理图设计

1.1 电源和晶体部分设计

ASR550X 芯片单路电源供电设计，电源输入兼容 5 V 和 3.3 V 设计。

当使用 5 V 供电时，PAD0 ~ PAD3 共 4 个 IO 口电平为 5 V，其他 IO 口电平为 3.3 V。

当使用 3.3 V 供电时，PAD0 ~ PAD15 共 16 个 IO 口电平为 3.3 V。

1.1.1 外部电源输入为 3.3 V 或 5 V 时

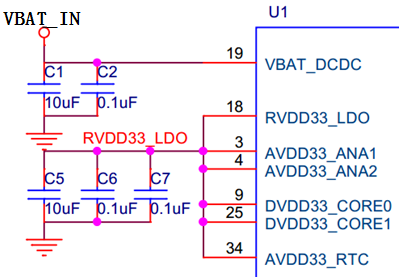

电源连线如图，利用芯片内部 3.3 V LDO 输出给芯片内部各模块使用。

电容 C5 和 C6 就近 PIN3 和 PIN4 摆放，C7 就近 PIN9 或 PIN25 摆放。

备注

当模块使用场景只需要 3.3 V 供电而不需要支持宽压时，可以不用内部 RVDD33_LDO（PIN18）给其他 3.3 V 引脚供电，直接使用外部 3.3 V 输入给这些引脚（AVDD33_ANA1，AVDD33_ANA2，DVDD33_CORE0，DVDD33_CORE1，AVDD33_RTC）供电。

1.1.2 内部 DCDC 电源

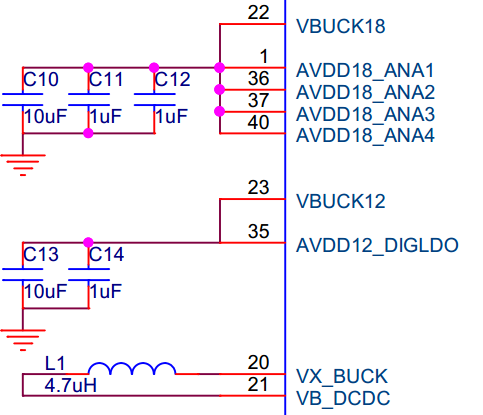

ASR550X 芯片内置双电压 DCDC 芯片，VBUCK18 为内部 DCDC 1.8 V 输出，VBUCK12 为内部 DCDC 1.2 V 输出，L1 为 4.7 uH DCDC 电感，电感选型需要选用电源专用电感，持续电流大于 600 mA，DC 电阻小于 200 毫欧，如图所示。

电容 C10 和 C11 就近 PIN36、 PIN37 和 PIN40 摆放，C12 就近 PIN1 摆放。

电容 C13 和 C14 就近 PIN35 摆放。

1.1.3 内部数字电源外接旁路电容

PIN28 和 PIN33 为内部数字电源 1.1 V 外部旁路电容接口，只需要接电容即可，如图所示：

1.1.4 晶体部分

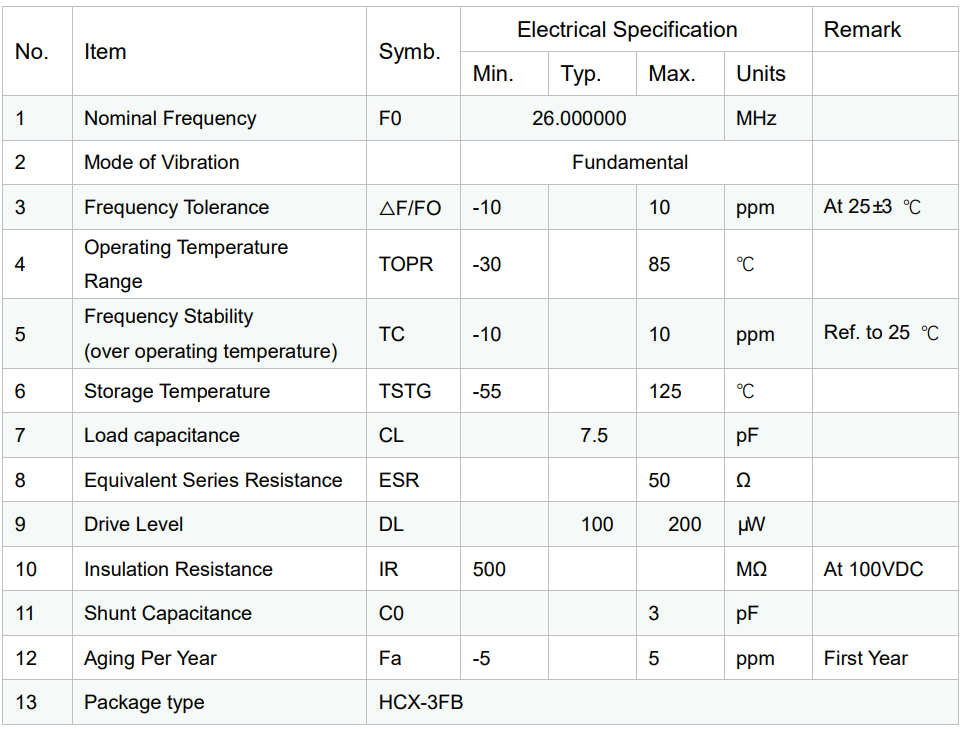

芯片使用外置 26 MHz 晶体，具体参数要求以及 ASR 验证过的型号请参考下表：

晶体主要参数参考

品牌	料号	封装
Hosonic（鸿星）	E3FB26E007900E	3225
HARMONY（加高）	X3S026000B71HZ	3225
TXC	7V26000044	3225
JWT（晶威特）	CF4026M00075T2868001	3225
雅晶	26.000MHz/7.2Pf/10ppm	3225

ASR验证过的晶体列表

备注

如果想缩小 PCB 布局空间，可以省去晶体两边的负载电容，芯片内部有一定的调节矩阵可以调整, 但要求晶体的负载在 7-7.7 Pf 之间。
建议客户选用 26 MHz 频率。40 MHz 频率也支持，用 40 MHz 晶体时，PAD13 需要下拉 10 K 电阻接地。

1.1.5 部分 IO 上拉设计

关于部分 IO 上拉设计，需注意以下两点：

当使用 UART0、UART1 和 UART2 时，建议芯片外部在 RX 和 TX 引脚上各加上 10 K 上拉电阻。
当 IO 用作 I2C 功能时，外部需要上拉 4.7 K 电阻。

2. 射频前端设计

ASR550X 芯片 RF 引脚内部已经做好 50 欧阻抗匹配，无须额外匹配，外部靠芯片侧的一组 π 型预留用于谐波抑制，靠天线侧的一组 π 型预留用于天线匹配。中间预留的 0 欧姆电阻 R1 用于断开前后匹配电路，便于焊接 pig tail 做传导或天线调试，如果用户需要外接 IPEX 类连接器，可以替换掉 R1 位置。

第一级 π 型网络靠芯片放置，如果有屏蔽罩则在屏蔽罩内侧；第二级 π 型网络靠天线馈点放置，如果有屏蔽罩则在屏蔽罩外侧。

R1 电阻可放置于靠天线匹配网络，附近铜皮阻焊层可以裸露一部分，便于焊 pig tail 做测试。

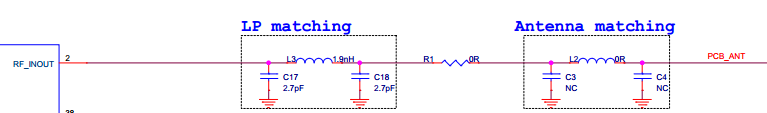

射频前端匹配电路图

注意

实际模组产品中，R1 可替换成 IPEX 座或者顶针测点，以方便产线测试。

3. LAYOUT 版图设计

3.1 电源部分

3.1.1 VBAT_IN（PIN 19）

芯片电源输入，Peak 400 mA，走线宽度不小于 0.5 mm 直至接近芯片引脚。

VBAT_IN 电源走线

3.1.2 RVDD33_LDO（PIN 18）

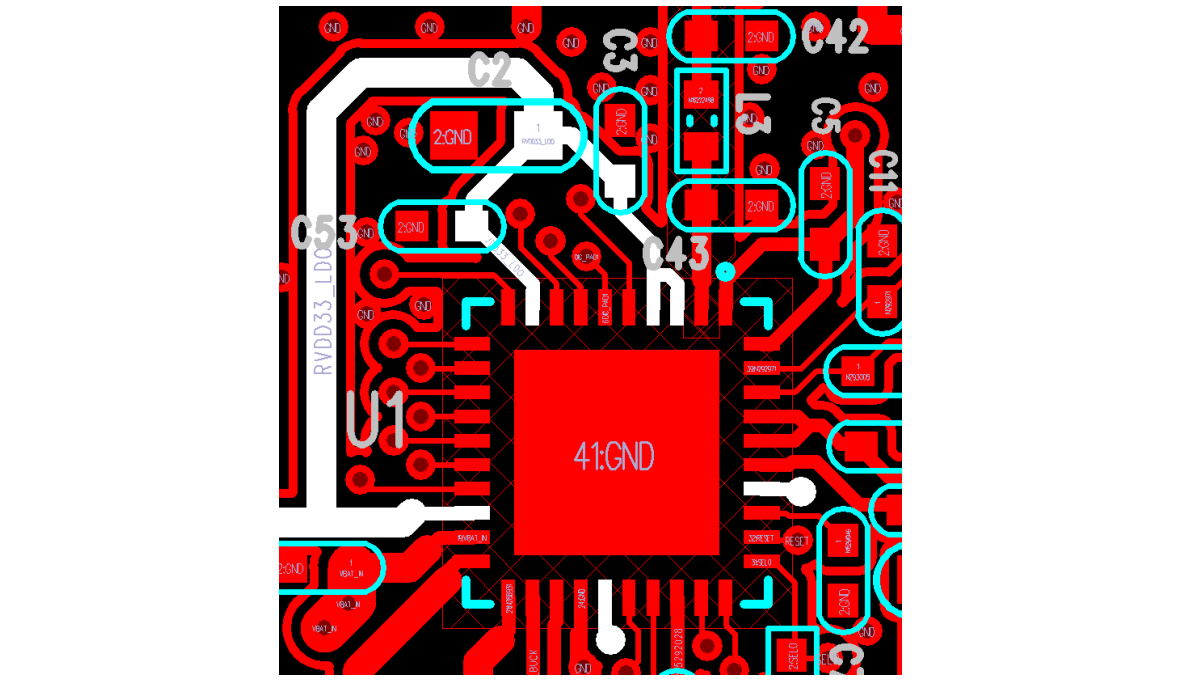

芯片内部 3.3 V LDO 输出，主要输出给芯片 PA/IO/RTC 电源引脚，Peak 300 mA，出线宽度不小于 0.5 mm，到 PA 引脚（PIN3/4）分支线宽不小于 0.4 mm，尽量少换层以减小过孔，到 DVDD_IO（PIN9/25）和 RTC（PIN34）分支线宽 0.2 mm。

内部 3.3V LDO 电源走线

备注

VDD12_BUCK 电源线宽 0.3 mm；VDD18_BUCK 电源线宽 0.2 mm。
RVDD33_LDO，VDD12_BUCK 和 VDD18_BUCK 三组电源线间注意隔离。

3.1.3 AVSS_DCDC（PIN24）

这个 PIN 脚单独打过孔到第二层接地，不要直接和芯片下方的 GND PAD 相连。

AVSS_DCDC（PIN24）单点接地

3.1.4 DCDC 电感

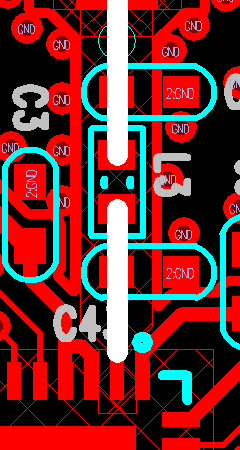

DCDC 电感器件下净空，线宽尽量宽些。

DCDC 电感表层净空区

3.2 晶体

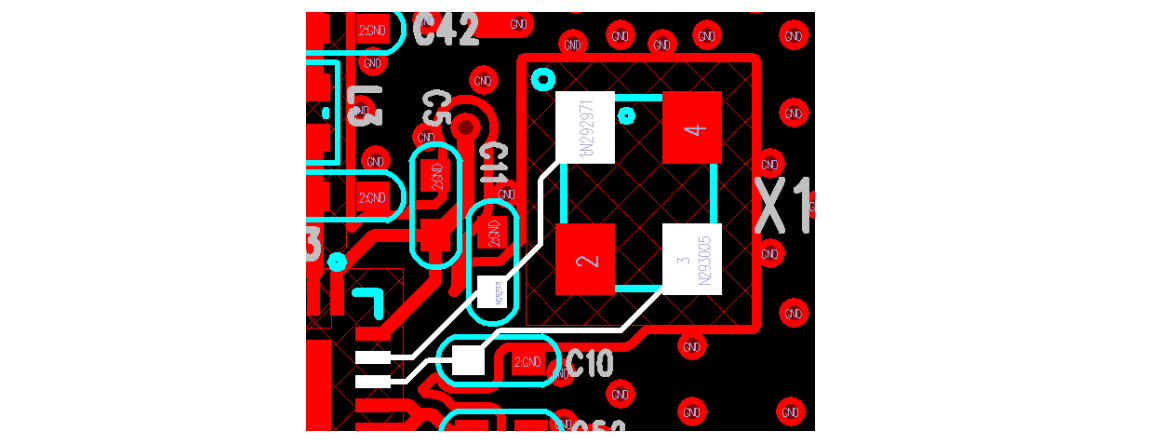

晶体 XO 器件下净空，走线尽量保护, 晶体两个 NC 焊盘可以单点连线接地。

晶体表层净空区

3.3 RF 走线

RF 出线越短越好，要求 PCB 板厂控制 50 欧阻抗，按一般四层板叠层结构，线宽不应低于 0.3 mm（12 mil）。

RF 射频走线示意图

注意

一般模块建议使用 4 层 PCB 板设计，第二层有完整的地平面。

如果出于成本考量，使用 2 层 PCB 板设计，则应该使芯片下方 BOT 面的地平面区域尽量完整并靠近模块的 GND pin 脚。

4. IO 使用说明

芯片 PAD0~PAD15 总共 16 个 GPIO MUX，如表所示：

Pin Name	Func.=0	Func.=1	Func.=2	Func.=3	Func.=4	ADC_AUX
DIG_PAD0	GPIO0	UART0_TXD	SWC	SPI1_CSN	PWM5
DIG_PAD1	GPIO1	UART0_RXD	SWD	SPI1_SCK	PWM7
DIG_PAD2	GPIO2	UART1_TXD	UART1_TXD	SPI1_MISO	I2C0_SCL
DIG_PAD3	GPIO3	UART1_RXD	SDIO_INT	SPI1_MOSI	I2C0_SDA
DIG_PAD4	SWC	GPIO4	SDIO_CMD	UART0_TXD	PWM0	ADC0
DIG_PAD5	SWD	GPIO5	SDIO_CLK	UART0_RXD	PWM2	ADC1
DIG_PAD6	GPIO6	SPI0_CSN	SDIO_DATA0	UART0_CTS	PWM4	ADC2
DIG_PAD7	GPIO7	SPI0_SCK	SDIO_DATA1	UART0_RTS	PWM6	ADC3
DIG_PAD8	GPIO8	SPI0_MOSI	SDIO_DATA2	I2C1_SCL	UART1_TXD	ADC4
DIG_PAD9	GPIO9	SPI0_MISO	SDIO_DATA3	I2C1_SDA	UART1_RXD	ADC5
DIG_PAD10	MODE_SEL3	PWM1	GPIO10	UART2_CTS	SPI2_SCK	ADC6
DIG_PAD11	GPIO11	PWM3	SDIO_INT	UART2_RTS	SPI2_MOSI	ADC7
DIG_PAD12	GPIO12	GPIO12	SPI2_CSN	UART2_TXD	GPIO12
DIG_PAD13	GPIO13	GPIO13	SPI2_MISO	UART2_RXD	GPIO13
DIG_PAD14	STRAP/SEL1	PWM0	SPI2_SCK	UART1_CTS	GPIO14
DIG_PAD15	STRAP/SEL2	PWM2	SPI2_MOSI	UART1_RTS	GPIO15

注意

ASR5502A芯片没有SDIO功能。

4.1 RESET 引脚

PIN32 reset 引脚芯片内部自带上拉，芯片正常上电后内部自动拉高，也可以由外部上位机控制，如果不需要由外部控制，建议设计时保留测点。

4.2 SEL引脚模式说明

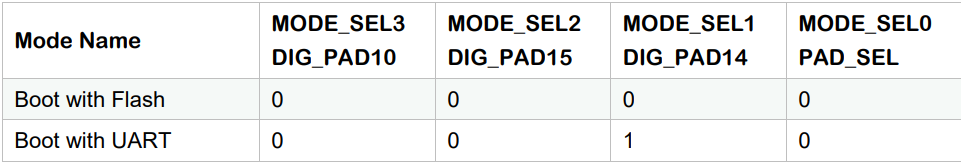

芯片有一个专用 SEL0 引脚（PIN31 的 PAD_SEL）和 3 个 IO 复用引脚（SEL1/2/3），用于在上电时配置一些特殊的启动模式，具体见下表：

ASR5502X 系列启动模式

对启动模式的详细说明如下：

Boot with Flash：内部 flash 启动模式，这是正常的芯片使用启动模式，上电后芯片会读取内部 flash 内的系统代码并运行。

Boot with UART：串口启动模式，上电后芯片从默认串口 1 打印 log，进入串口烧录模式，可以从串口 1 将固件烧录到芯片内部 flash 中，这也是客户的模组产品量产的主要烧录方法。

注意

所有 IO 口内部有下拉电阻配置，如果需要置 0 只要悬空即可，如果不需要该配置引脚或不用这个 IO 口功能，也可以悬空。
芯片上电复位后自动检测这四个引脚上的高低电平状态，从而进入相应的模式并一直保持在该模式下，当外部配置引脚状态发生改变时，必须对芯片重新上电或者外部复位以生效。
如无特殊需求，只需要预留 PAD14（SEL1）测点即可，UART 下载方式是最常用的量产烧录模式，PAD_SEL 默认内部下拉，悬空即可。
因 PAD10，PAD14 和 PAD15 的特殊性，为了不影响上电后的模式判断，这几个引脚不建议使用，如果确实要使用，则须确保外部不能有长上拉电路。

4.3 DEBUG 串口

目前芯片 BootLoader 默认使用 UART1（DIG_PAD2/3）作为 DEBUG log 输入输出和程序下载接口，建议测点引出。

注意

UART1_RX 接口如果用户不使用，仅作为程序下载接口时，建议加一个上拉电阻，以防止正常启动时，该引脚悬空，导致 RX 进入异常状态。

5. 关于量产测试点的引出建议

Reset 信号，可以引出到夹具，用复位按键手动控制；也可以接到外部可编程 IO 资源，由上位机进行控制。
UART1（DIG_PAD2/3），用于固件串口烧录和 DEBUG LOG 信息输入输出，建议引出至外部串口，转 USB 器件连接到上位机。
其他功能 IO 口，用户可视实际使用情况决定是否需要引出测试。

注意

因为夹具测试时是用探针顶住测点，所以可能出现探针顶到各个测点的时刻会有差异，进而影响芯片上电时对 SEL 引脚电平高低的判断，比如 SEL 引脚顶针还没接触到测点，而此时电源和地的测点已经接触上，就会导致芯片上电后判断 SEL 引脚为悬空拉低，从而没有进入烧录模式。

建议 SEL 引脚探针设计上可以使用略长于其他探针的型号（比如长 1-2 mm），以确保模块上电前 SEL 引脚测点已经处于确定的高低电平状态。
