ASR5505S 硬件设计指南
前言
关于本文档
本文档旨在为用户提供 ASR5505S Wi-Fi SoC 芯片的硬件设计指南，包括进行电路设计和PCB布局时需注意的事项以及对量产测试点的引出建议等。
产品型号
与本文档相对应的产品型号如下：
产品型号 |
协议 |
接口 |
封装 |
|---|---|---|---|
ASR5505S |
802.11 b/g/n |
SDIO 2.0 |
QFN 48，6mm × 6mm |
版权公告
版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
翱捷科技股份有限公司
地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2024.01 |
V1.0.1 |
修改部分描述。 |
1. 原理图设计
1.1 电源和晶体部分设计
ASR5505S 芯片单路电源供电设计，电源输入兼容 5 V 和 3.3 V 设计。
当使用 5 V 供电时，PAD0 ~ PAD3 共 4 个 IO 口电平为 5 V，其他 IO 口电平跟随 DVDD_IO 输入电平。
当使用 3.3 V 供电时，PAD0 ~ PAD15 共 16 个 IO 口电平跟随 DVDD_IO 输入电平。
备注
当使用 5 V 输入时，建议在 5 V 电源输入端加上稳压管保护，以防止过压损坏芯片。
1.1.1 外部电源输入为 3.3 V 或 5 V 时
电源连线如下图，利用芯片内部 3.3 V LDO 输出给芯片内部各模块使用。
各滤波电容就近芯片引脚摆放；L1 是电源滤波电感，请选择工作电流大于 300 mA 的规格。

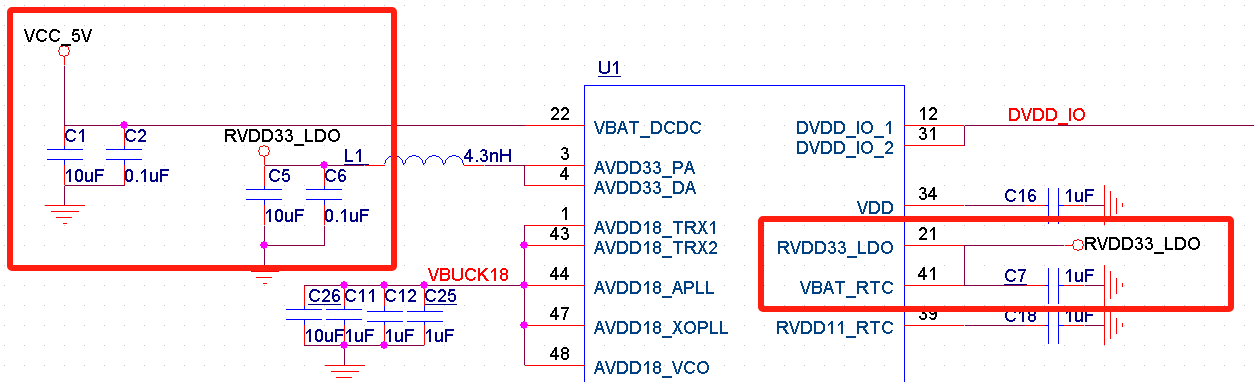

5 V 电源输入下的电源连线图

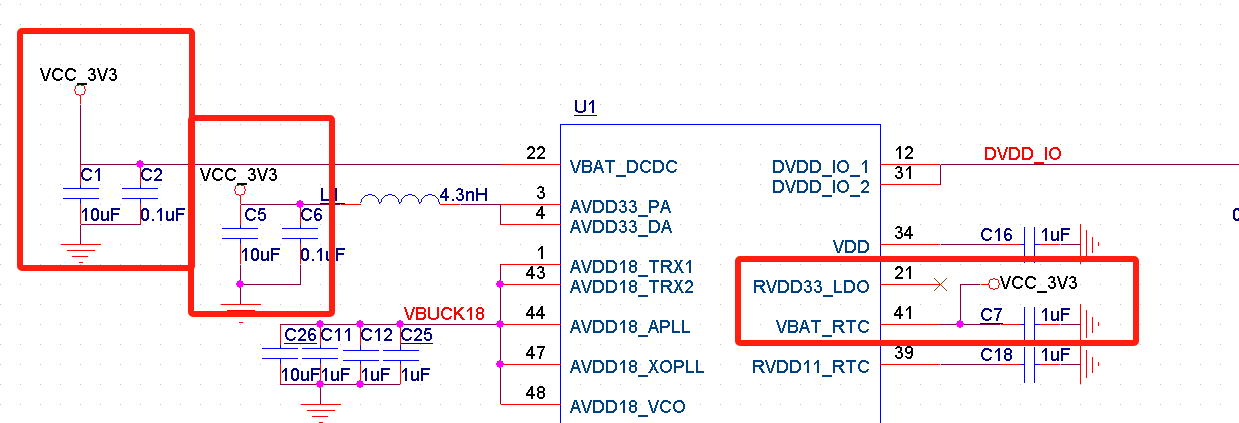

3.3 V电源输入下的电源连线图
备注
当模块使用场景只需要 3.3V 供电而不需要支持宽压时，可以不用内部 RVDD33_LDO（PIN21）给其他 3.3V 引脚供电，直接使用外部 3.3V 输入给这些引脚（AVDD33_PA，AVDD33_DA，DVDD_IO_1，DVDD_IO_2，VBAT_RTC）供电。
1.1.2 内部 DCDC 电源

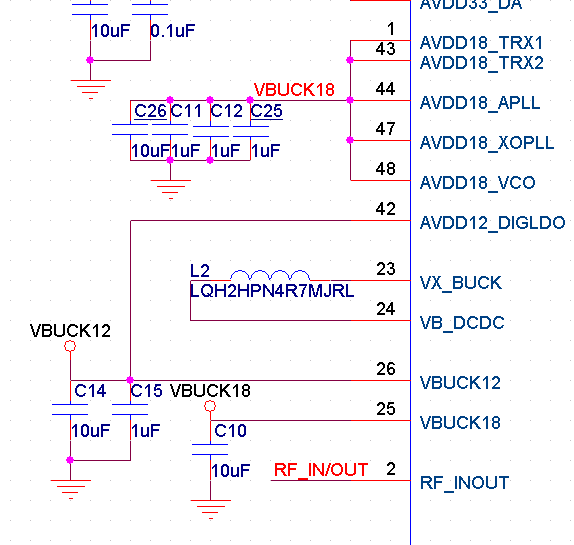

ASR5505S 芯片内置双电压 DCDC 芯片，VBUCK18 为内部 DCDC 1.8 V 输出，VBUCK12 为内部 DCDC 1.2 V 输出，L2 为4.7 uH DCDC 电感，电感选型需要选用电源专用电感，持续电流大于 600 mA，DC 电阻小于 200 毫欧，如下图所示。
1.1.3 内部数字电源外接旁路电容
PIN34 和 PIN39 为内部数字电源 1.1 V 外部旁路电容接口，只需要接电容即可，如下图所示：
1.1.4 IO电平
DVDD_IO 是 IO 电平电压引脚，默认接 RVDD33_LDO 或 3.3 V 电平；
1.1.5 晶体部分

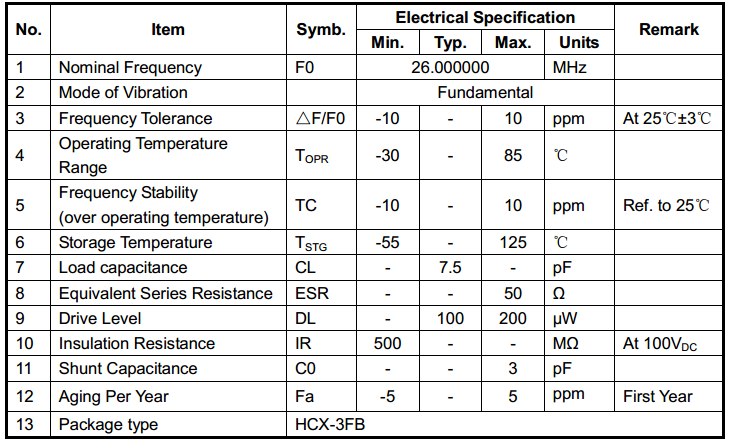

芯片使用外置 26 MHz 晶体，具体参数要求以及 ASR 验证过的型号请参考下表：
品牌 |
料号 |
封装 |
|---|---|---|
Hosonic（鸿星） |
E3FB26E007900E |
3225 |
HARMONY（加高） |
X3S026000B71HZ |
3225 |
TXC |
7V26000044 |
3225 |
JWT（晶威特） |
CF4026M00075T2868001 |
3225 |
雅晶 |
26.000MHz/7.2Pf/10ppm |
3225 |
备注
如果想缩小 PCB 布局空间，可以省去晶体两边的负载电容，芯片内部有一定的调节矩阵可以调整, 但要求晶体的负载在 7-7.7 pF 之间。
建议客户选用 26 MHz 频率。40 MHz 频率也支持，用 40 MHz 晶体时，PAD13 需要下拉 10K 电阻接地。
1.1.6 部分 IO 上拉设计
关于部分 IO 上拉设计，需注意以下两点：
当使用 UART0 和 UART1 时，建议芯片外部在 RX 和 TX 引脚上各加上 10K 上拉电阻，如果空间不够，建议至少在 RX1 上加上拉电阻。
当 IO 用作 I2C 功能时，外部需要上拉 4.7K 电阻。
2. 射频前端设计

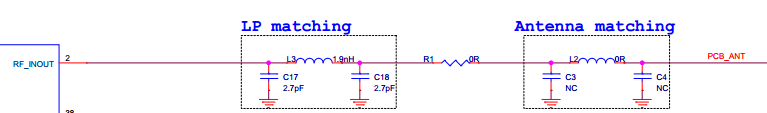

ASR5505S 芯片 RF 引脚内部已经做好 50 欧阻抗匹配，无须额外匹配，外部靠芯片侧的一组 π 型预留用于谐波抑制，靠天线侧的一组 π 型预留用于天线匹配。中间预留的 0 欧姆电阻 R1 用于断开前后匹配电路，便于焊接 pig tail 做传导或天线调试，如果用户需要外接 IPEX 类连接器，可以替换掉 R1 位置。
第一级 π 型网络靠芯片放置，如果有屏蔽罩则在屏蔽罩内侧；
第二级 π 型网络靠天线馈点放置，如果有屏蔽罩则在屏蔽罩外侧。
R1 电阻可放置于靠天线匹配网络，附近铜皮阻焊层可以裸露一部分，便于焊 pig tail 做测试。
注意
实际模组产品中，R1 可替换成 IPEX 座或者顶针测点，以方便产线测试。
3. LAYOUT版图设计
3.1 电源部分

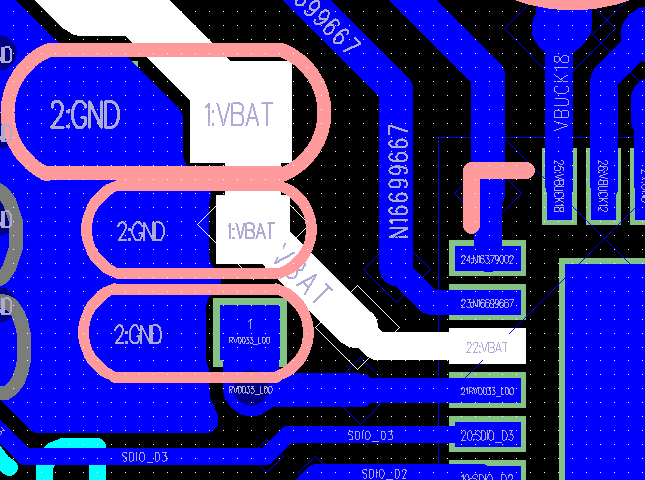

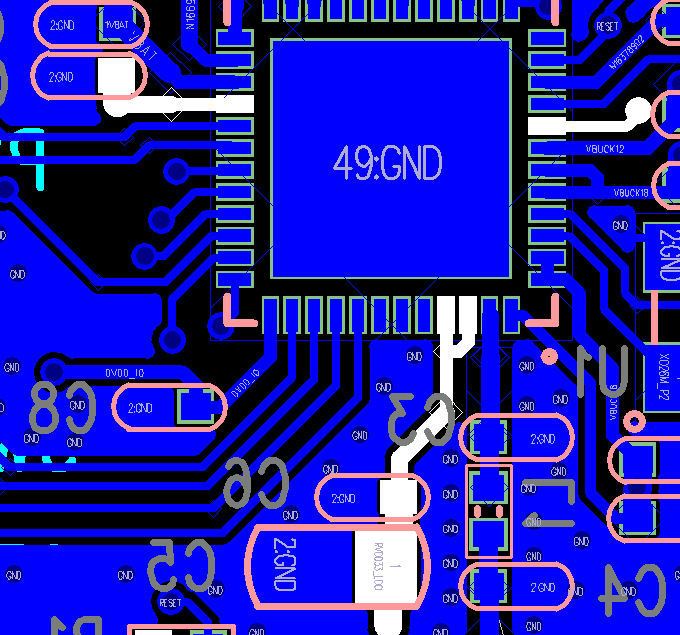

3.1.1 VBAT_IN（PIN22）
芯片电源输入，Peak 400 mA，走线宽度不小于 0.5 mm 直至接近芯片引脚；
如果电源线上有过孔，建议使用两个过孔增加过流能力。

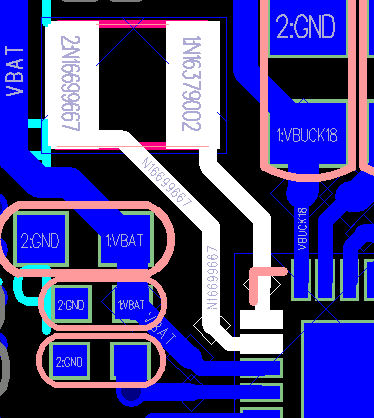

3.1.2 RVDD33_LDO（PIN 21）
芯片内部 3.3 V LDO 输出，主要输出给芯片 PA/IO/RTC 电源引脚，Peak 300 mA，出线宽度不小于 0.5 mm，到PA 引脚（PIN3/4）分支线宽不小于 0.4 mm，尽量少换层以减小过孔； RTC（PIN41）电流不大，常规线宽 0.15 mm 即可。
备注
VDD12_BUCK 电源线宽 0.3 mm；VDD18_BUCK 电源线宽 0.2 mm。
RVDD33_LDO、VDD12_BUCK 和 VDD18_BUCK 三组电源线间注意隔离。

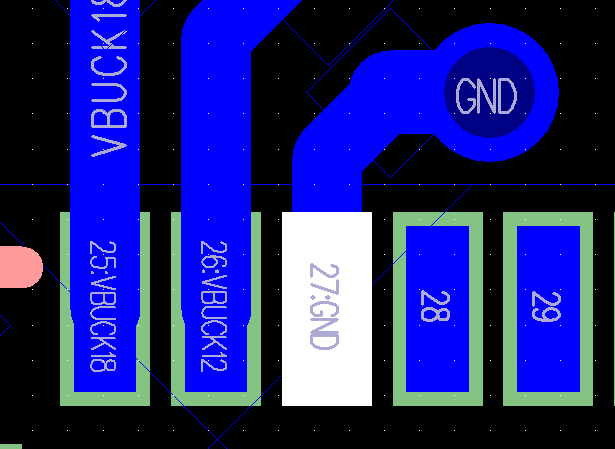

3.1.3 AVSS_DCDC（PIN27）
这个 PIN 脚单独打过孔到第二层接地，不要直接和芯片下方的 GND PAD 相连。
3.1.4 DCDC电感
DCDC 电感器件下净空，线宽尽量宽些。

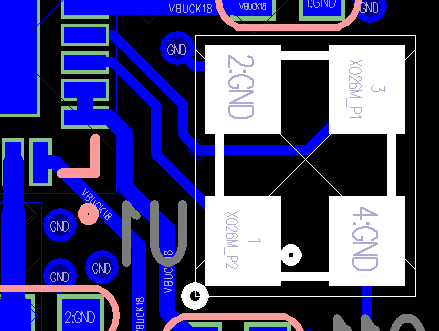

3.2 晶体
晶体 XO 器件下净空，走线尽量保护，晶体两个 NC 焊盘可以单点连线接地。
3.3 RF走线
RF 出线越短越好，要求 PCB 板厂控制 50 欧阻抗，按一般四层板叠层结构，线宽不应低于 0.3 mm（12 mil）。
注意
一般模块建议使用 4 层 PCB 板设计，第二层有完整的地平面。如果出于成本考量，使用 2 层 PCB 板设计，则应该使芯片下方 BOT 面的地平面区域尽量完整并靠近模块的 GND pin 脚。
4. IO使用说明
4.1 RESET引脚
PIN32 reset 引脚芯片内部自带上拉，芯片正常上电后内部自动拉高，也可以由外部上位机控制，如果不需要由外部控制，建议设计时保留测点。
Reset 信号引脚外部就近需放置一个滤波电容，防止电源抖动导致异常复位。

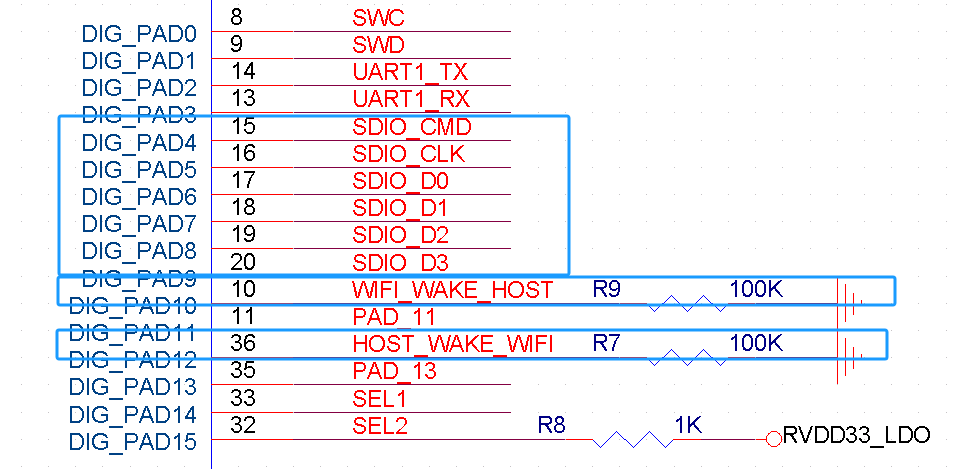

4.2 SDIO 接口
默认使用 PAD4~PAD9 这组 SDIO 接口。
注意
PAD12 可用做 HOST_WAKE_WIFI 唤醒引脚，需要外接 100K 下拉电阻，上升沿唤醒（用作普通 IO 功能时不需要额外的外部下拉电阻）。
PAD10 可用做 WIFI_WAKE_HOST 唤醒引脚，需要预留外部 100K 下拉电阻，以确保芯片上电或重启时刻该引脚电平为低，以免误进入 SEL3 模式（用作普通 IO 功能时不需要额外的外部下拉电阻）。
SEL2 脚需要外接 1K 上拉电阻，以确保芯片上电或重启时刻该引脚电平为高，正常进入 SDIO 模式。
4.3 SEL 引脚模式说明
芯片有一个专用 SEL0 引脚（PIN37 的 PAD_SEL）和 3个 IO 复用引脚（SEL1/2/3），用于在上电时配置一些特殊的启动模式，具体见下表：
Mode Name |
MODE_SEL3 DIG_PAD10 |
MODE_SEL2 DIG_PAD15 |
MODE_SEL1 DIG_PAD14 |
MODE_SEL0 PAD_SEL |
|---|---|---|---|---|
Boot with SDIO |
0 |
1 |
0 |
0 |
Boot with UART |
0 |
0 |
1 |
0 |
对启动模式的详细说明如下：
Boot with UART：串口启动模式，用于产测调试；
Boot with SDIO：SDIO 启动模式，ASR5505S 正常的应用模式。
注意
所有 IO 口内部有下拉电阻配置，如果需要置 0 只要悬空即可，如果不需要该配置引脚或不用这个 IO 口功能，也可以悬空。
芯片上电复位后自动检测这四个引脚上的高低电平状态，从而进入相应的模式并一直保持在该模式下，当外部配置引脚状态发生改变时，必须对芯片重新上电或者外部复位以生效。
如无特殊需求，只需要预留 PAD14（SEL1）测点即可，UART 下载方式是最常用的量产烧录模式，PAD_SEL 默认内部下拉，悬空即可。
因 PAD10、PAD14 和 PAD15 的特殊性，为了不影响上电后的模式判断，这几个引脚不建议使用，如果确实要使用，则须确保外部不能有长上拉电路。
5. 关于量产测试点的引出建议
Reset 信号，可以引出到夹具，用复位按键手动控制；也可以接到外部可编程 IO 资源，由上位机进行控制。
UART1 (DIG_PAD2/3) 用于测试固件烧录和 DEBUG LOG 信息输入输出，建议引出至外部串口，转 USB 器件连接到上位机。
SEL1 和 SEL2 (PAD14/15) 引脚引出测点，用于产测启动模式切换。
其他功能 IO 口，用户可视实际使用情况决定是否需要引出测试。
注意
因为夹具测试时是用探针顶住测点，所以可能出现探针顶到各个测点的时刻会有差异，进而影响芯片上电时对 SEL 引脚电平高低的判断，比如 SEL 引脚顶针还没接触到测点，而此时电源和地的测点已经接触上，就会导致芯片上电后判断 SEL 引脚为悬空拉低，从而没有进入烧录模式。建议 SEL 引脚探针设计上可以使用略长于其他探针的型号（比如长1-2 mm），以确保模块上电前 SEL 引脚测点已经处于确定的高低电平状态。
