前言

关于本文档

本文档旨在介绍 ASR560X QFN32 和 QFN48 开发板的硬件功能以及如何使用开发板来烧录和运行固件。

读者对象

本文档主要适用于以下工程师：

单板硬件开发工程师
软件工程师
技术支持工程师

产品型号

本文档适用于ASR560X系列蓝牙芯片。

Model	Protocol	Core	SiP Flash	Function
ASR560X	BLE 5.1 full feature (compatible with 5.2) SIG MESH V1.0.x IEEE 802.15.4 2.4G Proprietary	ARM CM0+	1 MB/ 512 KB	AOA/AOD/Voice/IRTxRx/ Quadrature Decoder/Keypad/ 5V UART/5V GPIO/ Wi-Fi concurrent

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2022.12	V1.1.0	更新插图。

1. 硬件描述

UART0：

功能：DTM Interface

流控：硬件流控（RTS/CTS）

管脚：P2~P5
- P2 – UART0 TX
- P3 – UART0 RX
- P4 – UART0 CTS
- P5 – UART0 RTS
UART1：

功能：程序烧录/AT Command/LOG输出

管脚：
- P4 – UART1 TX
- P5 – UART1 RX

ASR560X 系列芯片默认的程序烧录口为 UART1，对应的芯片引脚为 P4 和 P5。ASR560X 系列芯片有 QFN32 和 QFN48 两种封装，对应有两种开发板。使用不同的开发板进行固件烧录时，跳线设置会有差异，下文将对这两种开发板进行详细的介绍。

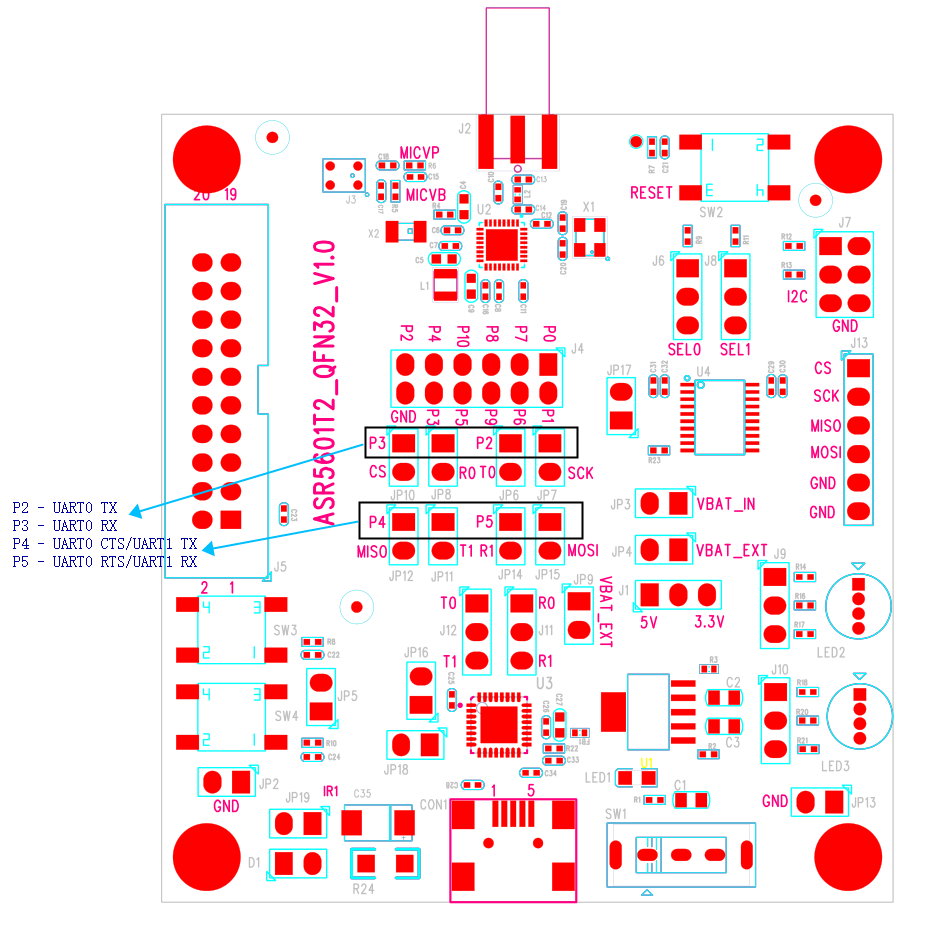

1.1 ASR560X 32-PIN 开发板串口硬件说明

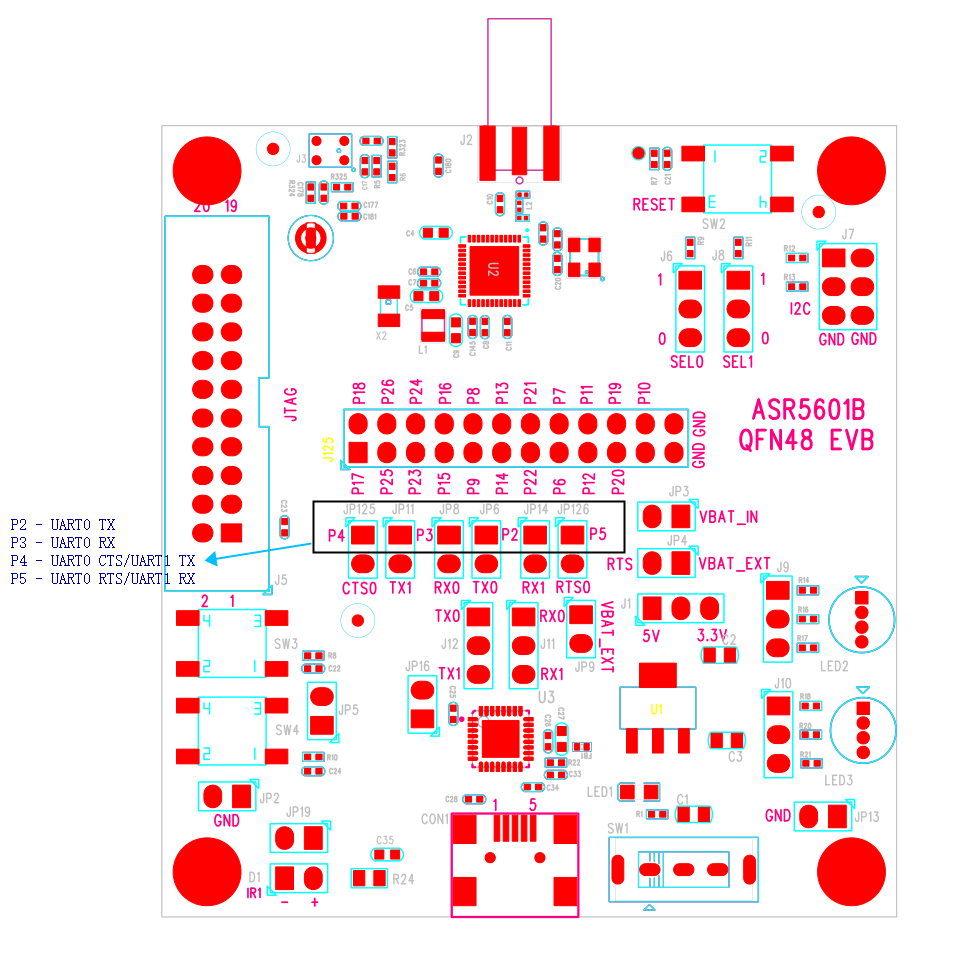

1.2 ASR560X 48-PIN 开发板串口硬件说明

2. 程序烧录

2.1 32-PIN 开发板硬件设置

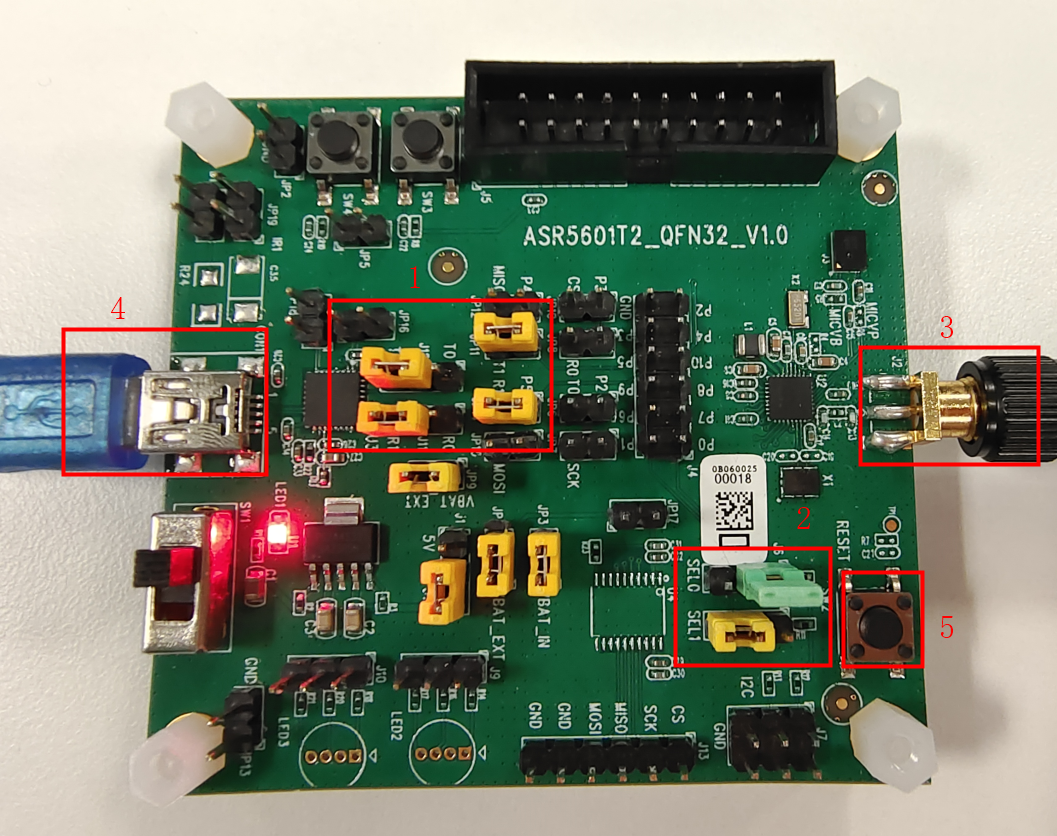

下图中框出的五部分为：

Part 1：4 个跳线帽（J12，J11，JP11 和 JP14），用于配置 miniUSB 的数据通道为 UART1。
Part 2：SELx (x=0, 1) 跳线帽，用于配置下载或运行模式。
Part 3：柱状天线。
Part 4：电源+通讯串口。
Part 5：RESET（复位）按键。

按如下步骤进行配置，使 32-PIN 开发板进入程序下载模式，最终跳线情况如下图所示：

通过 USB 线使 Part 4 的 miniUSB 口与 PC 连接，若供电正常且供电开关打开，则指示红灯亮；
设置 Part 1 的跳线帽，使开发板的 miniUSB 与 ASR560X 芯片的 UART1 连接，从而将开发板配置为使用 UART1 的烧录模式；
通过 Part 2 的跳线帽，使靠近丝印 J6 的 2 个引脚短接（即 MODE_SEL1=0，MODE_SEL0=1），ASR560X 芯片的启动模式为下载模式；
最后，接上 Part 3 的棒状天线，按下 Part 5 的复位按键，进入程序下载模式。

2.2 48-PIN 开发板硬件设置

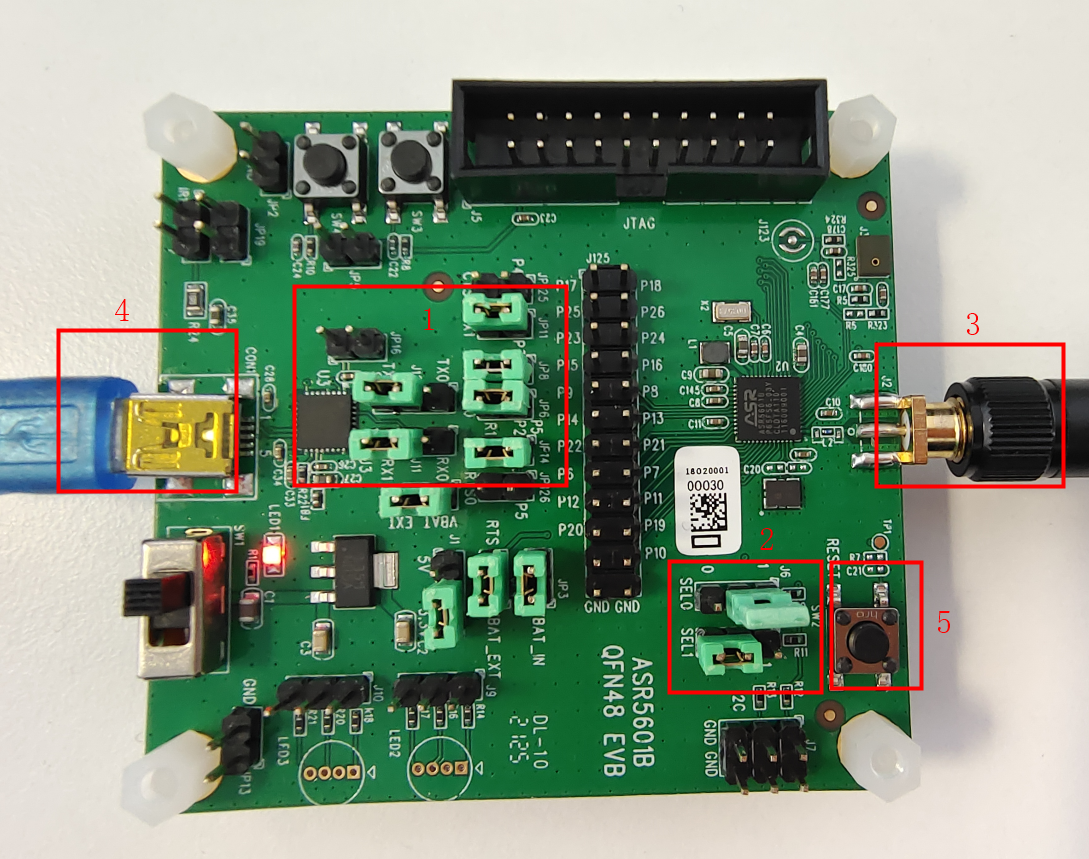

下图中框出的 5 部分为：

Part 1：4 个跳线帽（J12，J11，JP11和JP14），用于配置 miniUSB 的数据通道为 UART1。
Part 2：SELx (x=0, 1) 跳线帽，用于配置下载或运行模式。
Part 3：柱状天线。
Part 4：电源+通讯串口。
Part 5：RESET（复位）按键。

按如下步骤进行配置，使 48-PIN 开发板进入程序下载模式，最终跳线情况如下图所示：

通过 USB 线使 Part 4 的 miniUSB 口与 PC 连接，若供电正常且供电开关打开，则指示红灯亮；
设置 Part 1 的跳线帽，使开发板的 miniUSB 与 ASR560X 芯片的 UART1 连接，从而将开发板配置为使用 UART1 的烧录模式；
通过 Part 2 的跳线帽，使靠近丝印 J6 的 2 个引脚短接（即MODE_SEL1=0，MODE_SEL0=1），ASR560X 芯片的启动模式为下载模式；
最后，接上 Part 3 的棒状天线，按下 Part 5 的复位按键，进入程序下载模式。

2.3 烧录工具选择串口

开发板使用 DOGO 工具进行程序烧录。当开发板连接到 PC 后，按如下步骤进行操作。

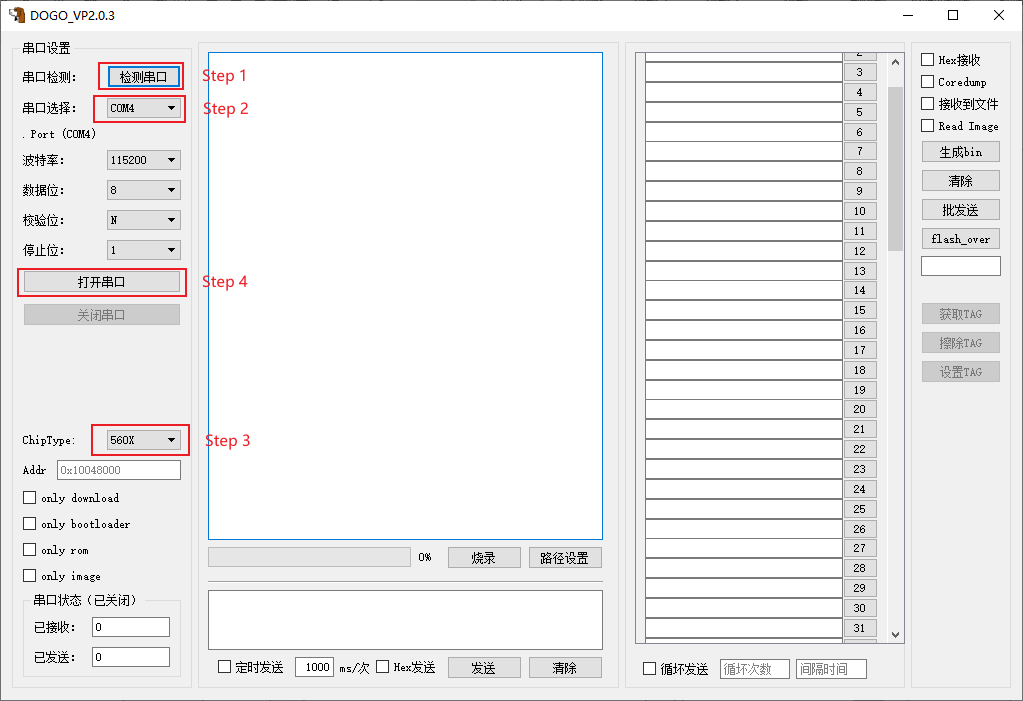

Step 1：点击此按钮来检测串口。

Step 2：点击并在下拉选框中选择开发板对应串口。

Step 3：点击并在下拉选框中选择芯片类型为 560X（默认值为 550X）。

Step 4：点击此按钮以打开串口（串口波特率等参数如下图所示）。

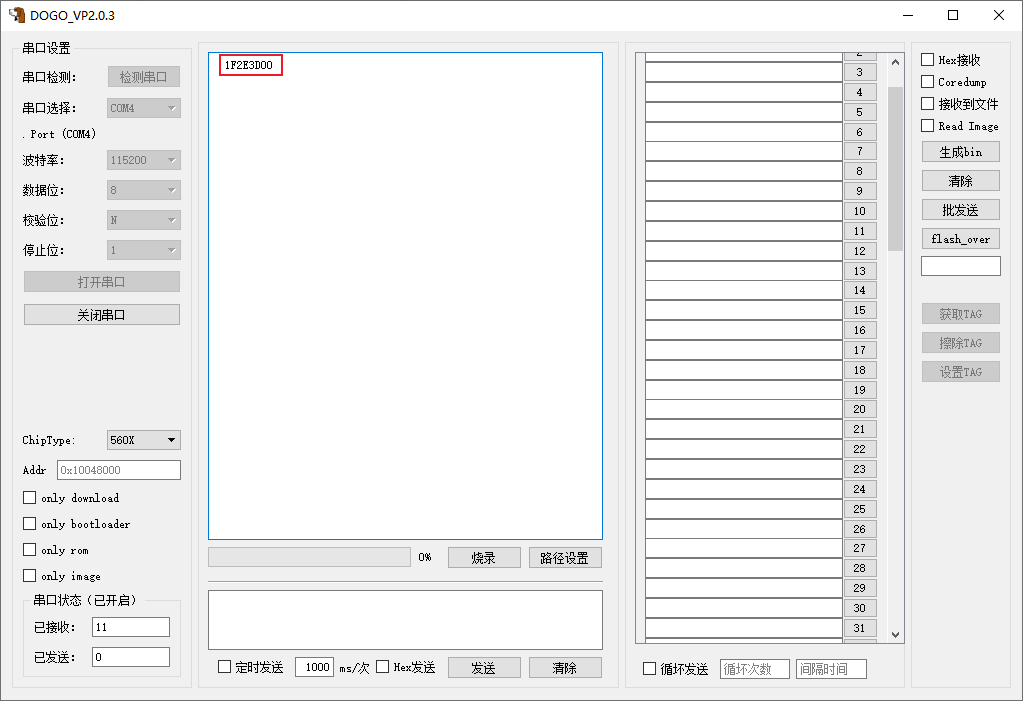

Step 5：硬件连接和软件配置完成后，按下开发板上的*RESET*物理按键，DOGO 烧录工具会打印字符串 “1F2E3D00”，表示芯片正确配置为烧录模式且已做好烧录的准备。

2.4 烧录固件

开始烧录前需要设置好待烧录固件的路径，ASR560X 系列芯片需要烧录的固件共有 3 个，其中 2 个（bootload+rom）由 SDK 提供，而 app 则需要用户根据应用自行编译生成。

注意：如果已完成烧录 bootload 和 ROM，仅更新 app 固件，则只需配置好 app 固件路径，勾选“only image”，然后执行烧录即可。

具体操作流程如下：

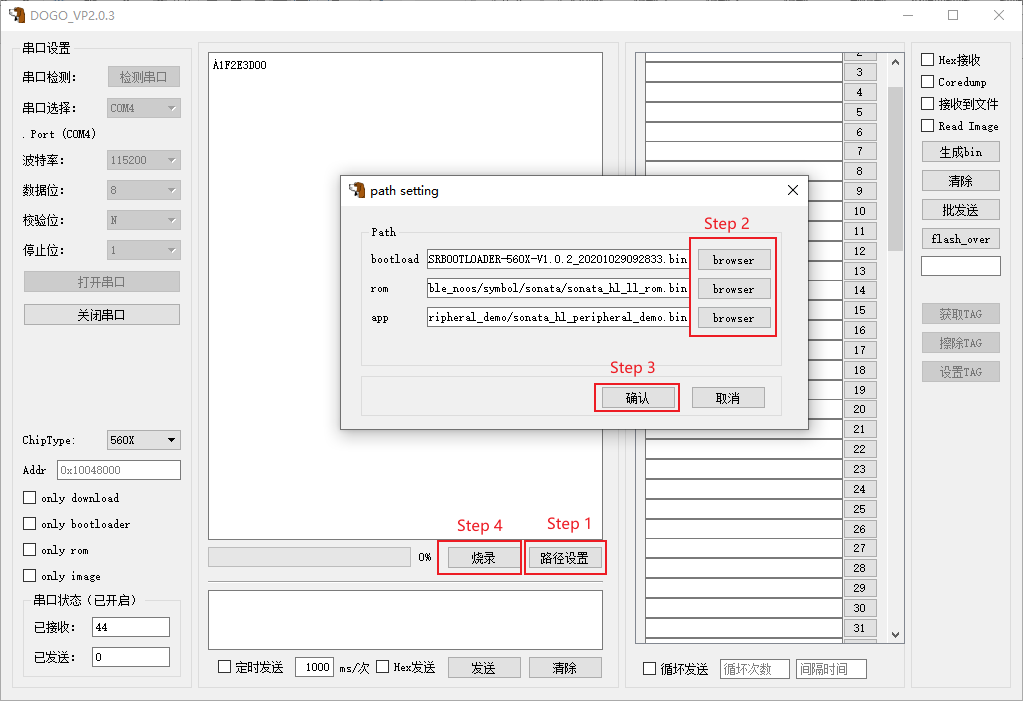

Step 1：点击路径设置按钮以弹出选择烧录固件的窗口。

Step 2：从电脑文件系统中选择需加载的三个固件，其中：

bootload 固件路径为 SDK tools/bootloader/*.bin。此文件夹下为通用的 bootload 固件，特殊功能的 bootload 固件可从原厂获取。
rom 固件路径为 SDK symbol/sonata/.bin。**app* 固件会根据 RAM 资源消耗情况配置不同的 ROM，烧录时需选择 app 配置使用的 rom 固件。
对于用户程序（app）固件，则需从build/out对应目录中选择用户编译生成的 bin 文件。

注意：新版本工具支持烧录 ATE 固件，默认不需要选择。

Step 3：选择完毕后，点击确认按钮。

Step 4：开始同时烧录三个固件。

2.5 烧录完成

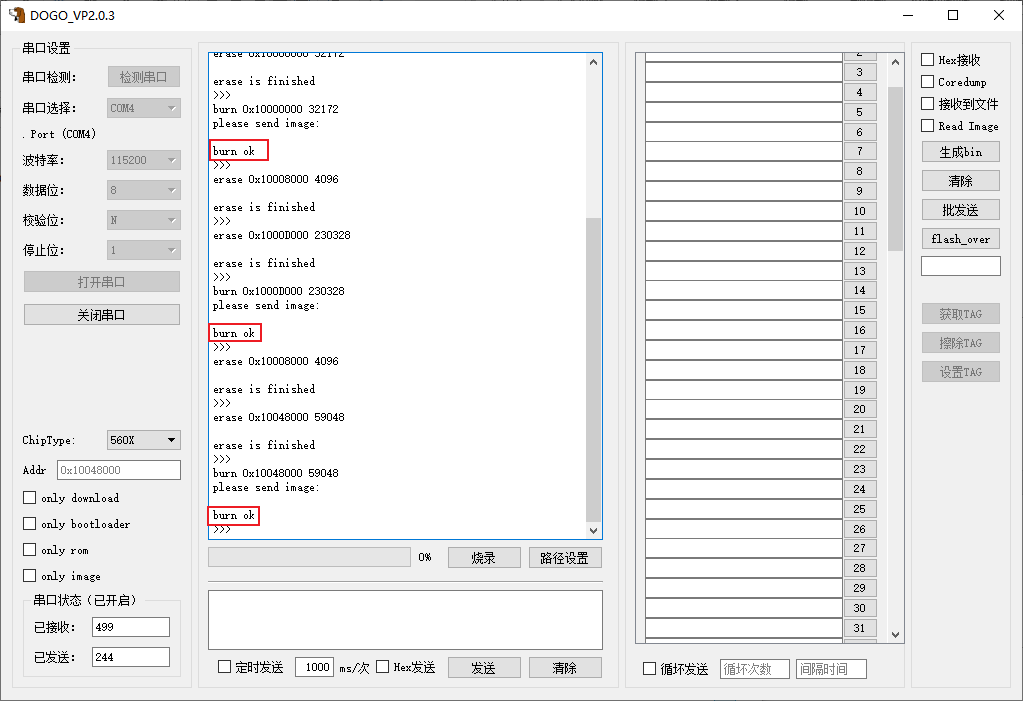

因为选择了三个要烧录的固件，所以需要看到 DOGO 打印三次 “burn ok”，才表示烧录成功。

3. 程序运行

请按如下步骤来运行程序：

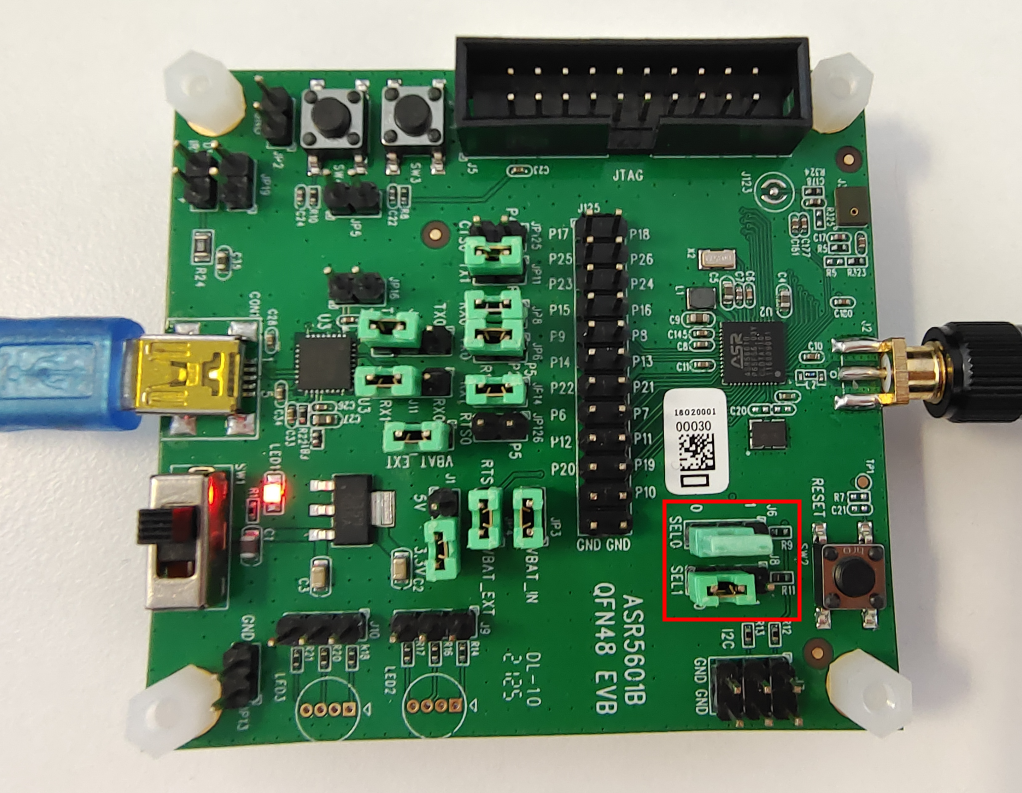

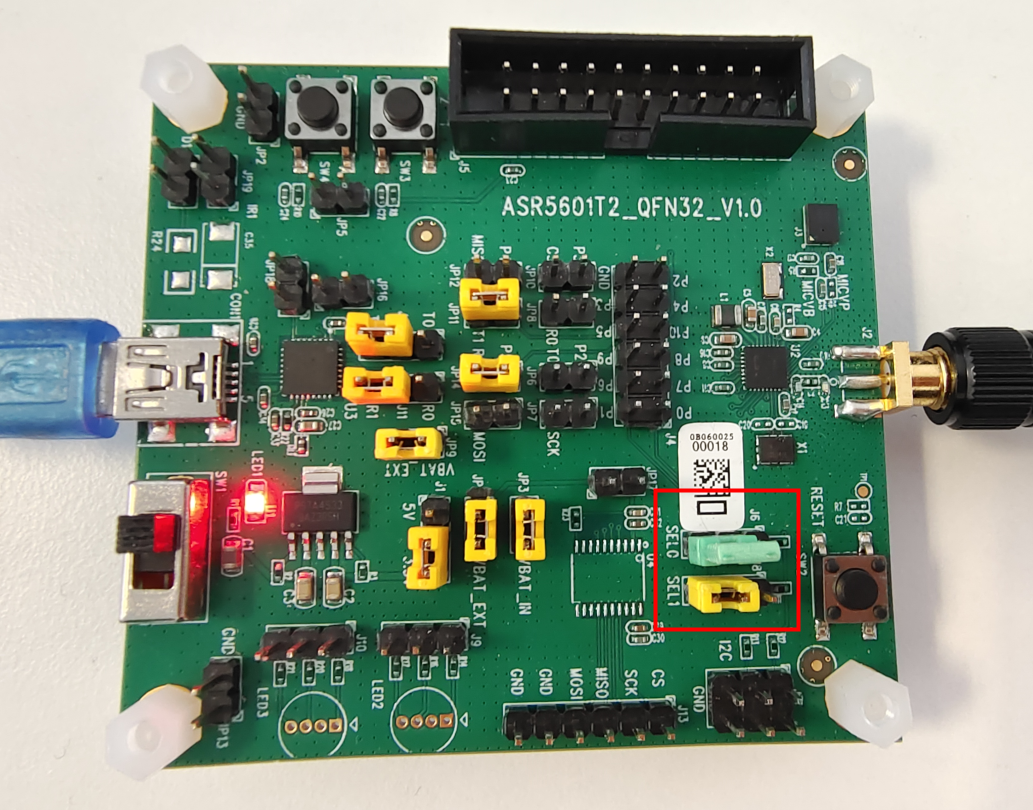

Step1：如下图所示，设置 SEL0 的跳线，使 J6 的 2、3 引脚跳接，将开发板配置成 Flash 启动模式（MODE_SEL1 = 0，MODE_SEL0=0）。

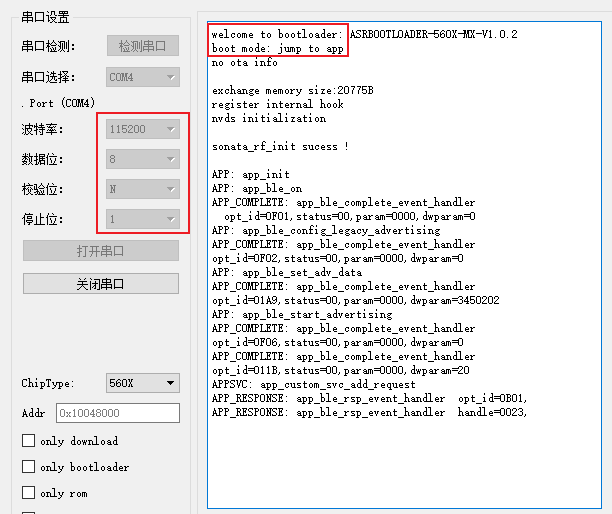

Step2：按下开发板上的 RESET 物理按键，程序将运行。串口工具会在串口数据接收区先后输出 bootloader 进入跳转到 app 的日志和已烧录应用程序的日志（如下图）。

如串口仍打印“1F2E3D00”，则需要检查跳线帽的设置是否正确。
