ASR560X 系列硬件设计指南

前言

关于本文档

本文档为用户提供 ASR560X 系列蓝牙芯片的硬件设计指南，包括进行电路设计和 PCB 布局时需注意的事项以及对量产测试点的引出建议等。

产品型号

本文档适用于 ASR IoT 蓝牙芯片（560X 系列）。

型号	协议	内核	SiP Flash	功能
ASR560X	BLE 5.1 full feature (compatible with 5.2)/BLE SIG Mesh/IEEE 802.15.4/2.4G Proprietary	ARM CM0+	1 MB/ 512 KB	AOA/AOD/Voice/IRTxRx/Quadrature Decoder/Keypad/5V UART/5V GPIO/Wi-Fi concurrent

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

文档版本

日期	版本号	发布说明
2023.04	V2.1.0	更新第2.5节和2.7节。

1. 产品概述

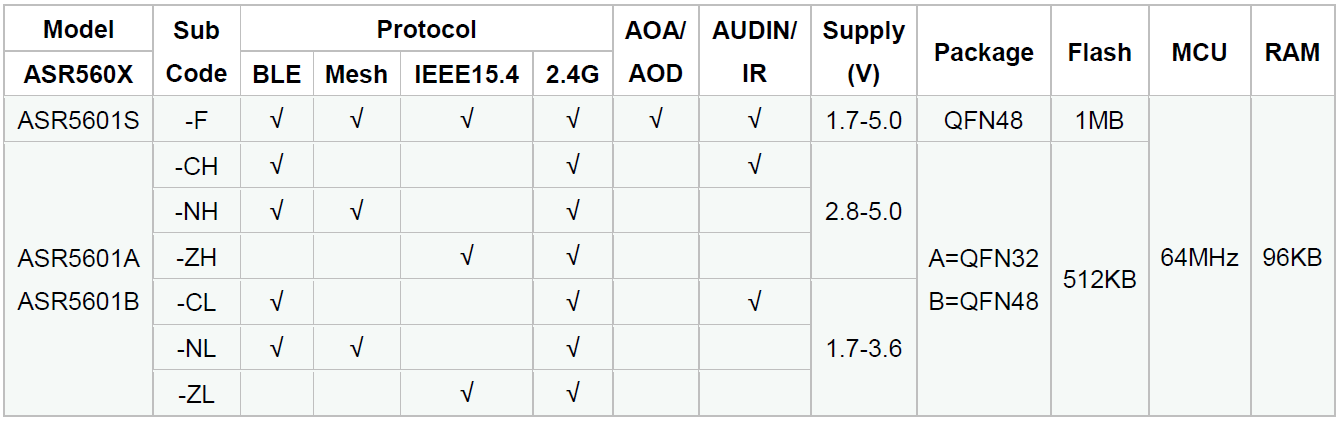

ASR560X 是一系列高度集成的支持低功耗蓝牙 5.1 全功能（兼容 5.2）/IEEE 802.15.4/2.4G 专有多协议的单芯片（SoC）解决方案。部分型号还支持 BLE Mesh 组网（Relay、Proxy、LPNode 和 Friend 节点）。下方图表提供了详细的产品型号说明。

关于 ASR560X SoC 芯片的详细信息，请参见 ASR560X Series_Datasheet。

2. 原理图设计

ASR560X 芯片采用单路电源供电设计，电源电压输入范围可达到 1.7 V ~ 5 V（宽压版），不同版本芯片的输入电压范围可能会有所不同，具体可参考第 1 章的图表。

ASR560X 有 QFN32 和 QFN48 两种封装，区别只是 GPIO 引脚个数差异（从而 Pin Num. 不一样），其它电源/晶体/射频等功能引脚完全一样。

重要

本文档下述电路部分截图均以 QFN32 为例，QFN48 相同功能引脚的 Pin Num. 会有不同。

2.1 外部电源输入 VBATA 脚

ASR560X 芯片只有一个外部电源输入引脚 VBATA，VBATB 为内部电源旁路引脚，Layout 时电容尽量靠近芯片对应引脚放置。

注意，对于 ASR560X-XL 型号的蓝牙芯片（即 VBATA 输入电压小于等于 3.6 V），VBATA 和 VBATB 引脚必须短接，如下图。

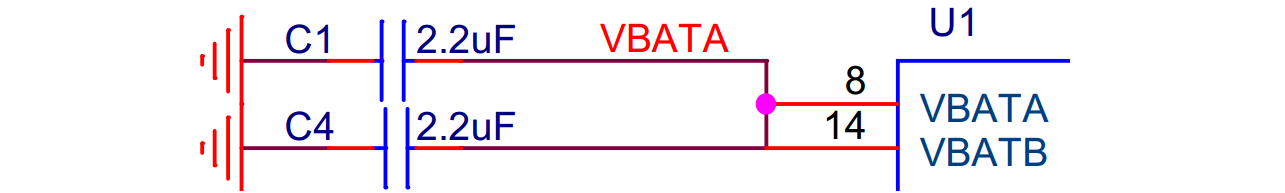

外部电源输入引脚 VBATA（与 VBATB 短接）

而对于其他型号的 ASR560X 系列蓝牙芯片（即 VBATA 输入电压会高于 3.6 V），VBATA 和 VBATB 引脚不可以短接，如下图。

外部电源输入引脚 VBATA（与 VBATB 不短接）

2.2 内部电源旁路引脚

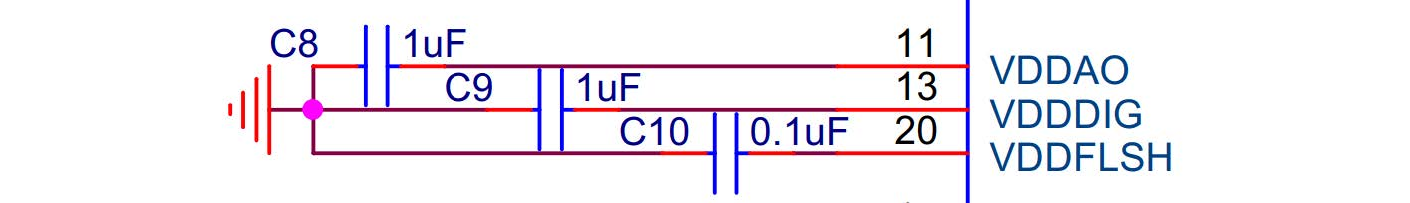

ASR560X 芯片有三个内部电源旁路引脚，只需要外接电容即可，无需和其它电源相连，具体电容值见下图。

Layout 时电容尽量靠近芯片对应引脚放置。

三个内部电源旁路引脚

2.3 内部 DCDC 电源

ASR560X 芯片内置 DCDC 电源控制器，VDCOUT 为内部 DCDC 电源输出引脚，供给芯片内部其它电路使用，L1 为 4.7 μH DCDC 电感（EVB 上选用的是 MURATA LQH2HPN4R7MJRL），需选用持续电流大于 600 mA 的电源专用电感，其 DC 电阻要小于 200 mΩ。

备注

如果是类似 USB DONGLE 之类的非电池供电应用场景，对功耗没有什么要求的情况下，可以省去 L1 器件以节约成本和 PCB 面积，此时 VDCOUT 切换为内部 LDO 供电（需要软件配置）。

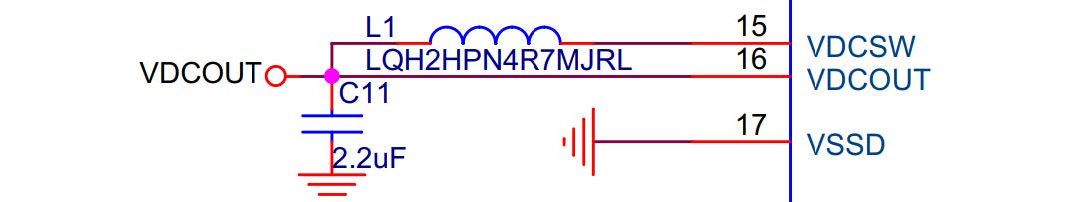

芯片内部 DCDC 外部引脚接法

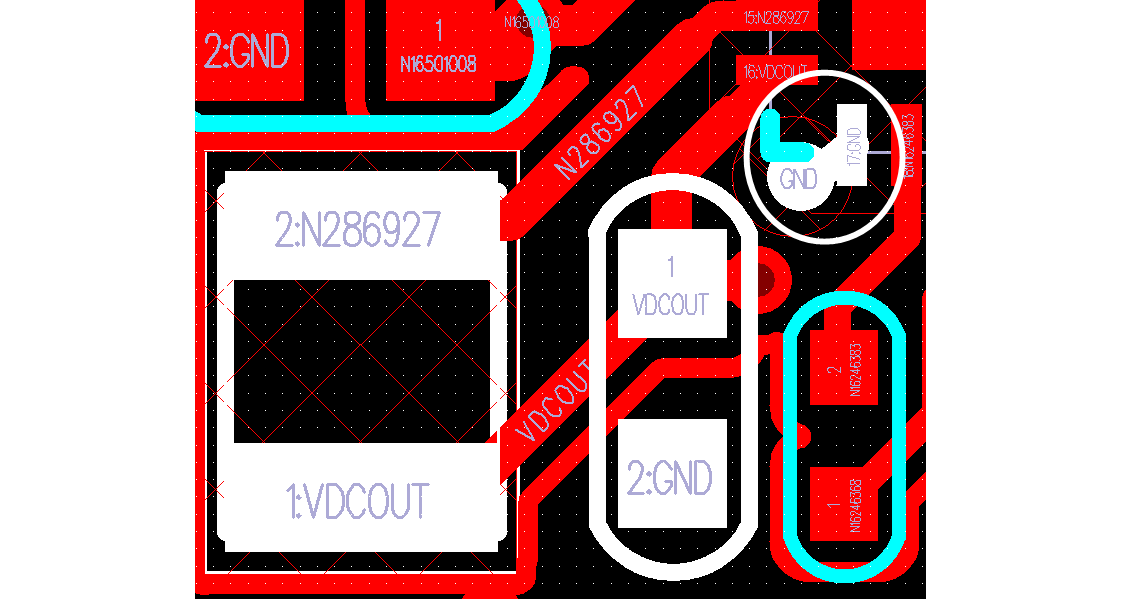

Layout 时电感和电容尽量靠近芯片对应引脚放置，DCDC 电感下方表层净空，需要注意 VSSD PIN 脚是内部 DCDC 电源的地引脚，需要单点接地，不要直接和芯片下方 EPAD 连接，防止噪声干扰，如下图所示。

芯片内部 DCDC 外部引脚接法

2.4 内部各电源模块供电输入引脚

VCCRFA/VCCRFB/VCCBB 是芯片内部各功能模块的电源输入引脚，该电源来自内部 DCDC 产生的 VDCOUT 电压。

Layout 时每一个 PIN 就近摆放一个电容。

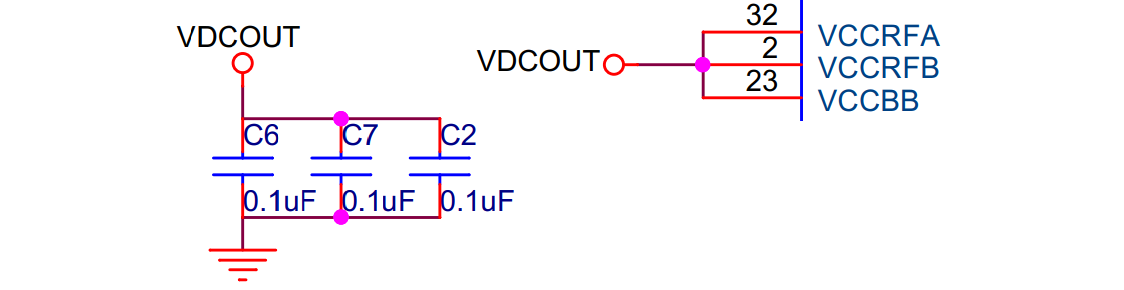

VDCOUT 电源接法

2.5 晶体部分

主晶体选型规格建议：16 MHz (或 32 MHz) /10 ppm/9 pF，EVB 上料号为 E3FB16E007900E，品牌 HOSONIC。

32.768 KHz 晶体是可选的，ASR560X 芯片内部可通过 RC 产生 32.768 KHz 时钟，通过软件校准精度在 ±200 ppm 内；在应用场景中，如果对精度要求高（比如 ±20 ppm），则可选择外部 RTC 晶体，如 EVB 上的型号是 ETST003277900E，品牌 HOSONIC。

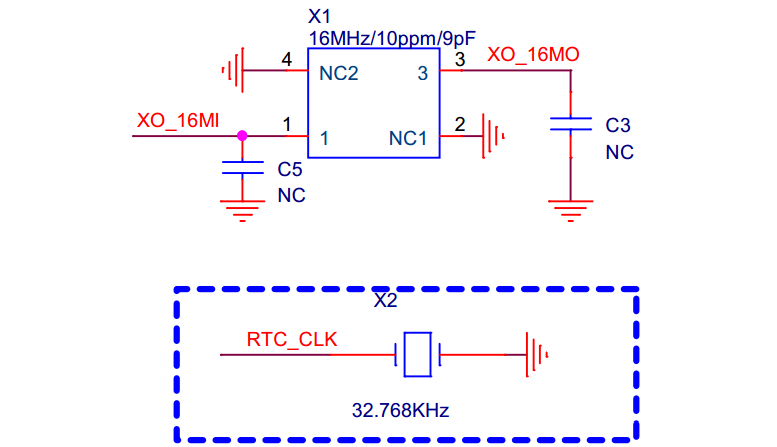

晶体电路

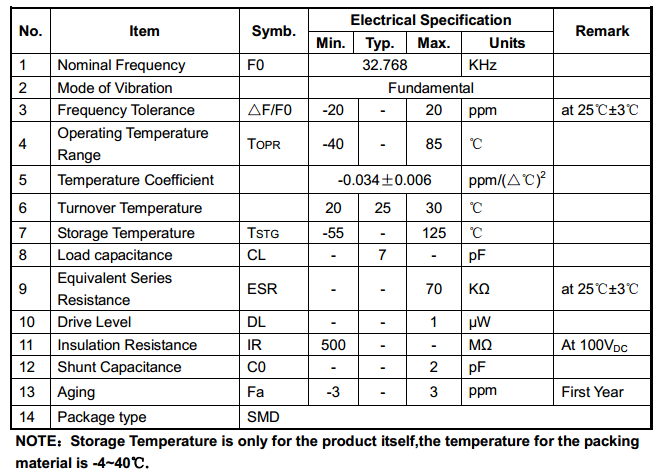

晶体规格

注意

针对精度要求较高或者使用条件比较苛刻的应用场景，建议使用外部 RTC 晶体。如果使用芯片内部的 RC 32.768 KHz 时钟，仍需预留外部 RTC 晶体位置，且 XO32KI 引脚（RTC_CLK）不能浮空，需要通过 0R 电阻短接到 GND。

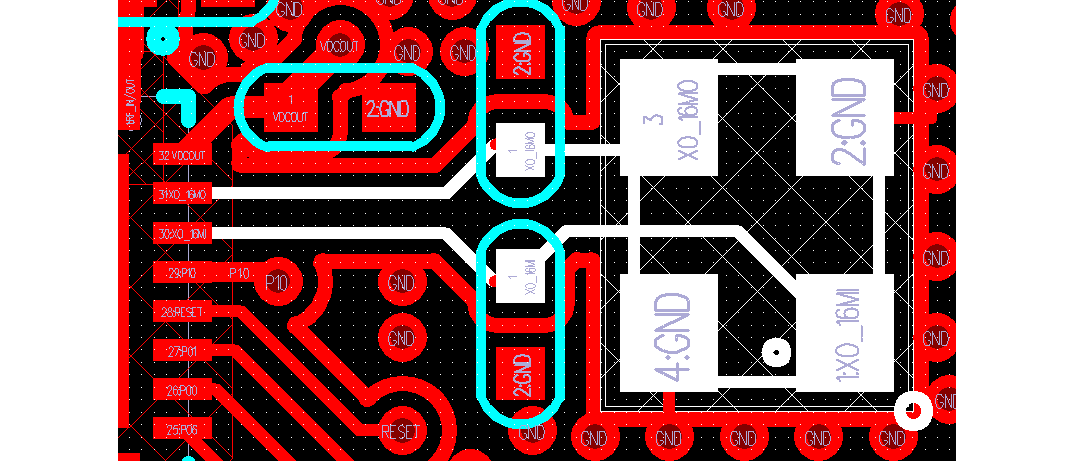

Layout时注意晶体下方表层净空，晶体走线下方不要有其他线交叉，如下图所示。

晶体走线示意图

2.6 CX 旁路电容

CX1 和 CX2 为芯片内部电荷泵旁路引脚，需要就近 PIN 脚外接一个 0.1 μF 电容。

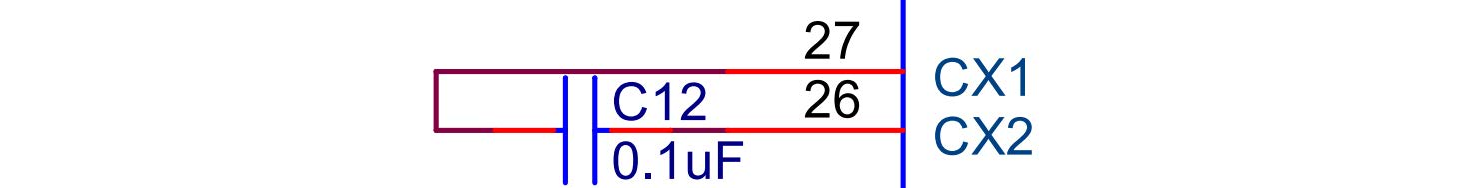

CX 旁路电容

2.7 RESET 引脚

RESET引脚在芯片内部已集成了25K的上拉电阻，当VBATB上电时，RESET引脚会自动拉高；同时在芯片内部也集成了延时电路，当VBATB上电到1.7 V时，芯片内部电路会产生8 ms延时，之后芯片才开始真正启动。

当在快速且反复上下电的应用场景下，为了防止快速掉电时复位失效，在常用RC复位电路的基础上，增加二极管快速放电电路，以确保RESET引脚电平能和VBATB同时掉电。推荐复位电路如下：

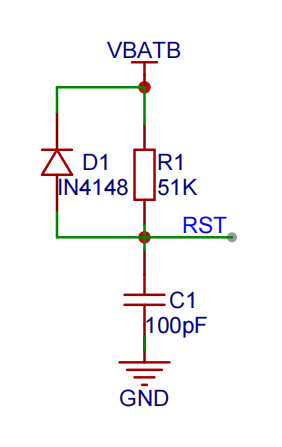

RESET 引脚

推荐的电路参数为：51 KΩ，100 pF，IN4148。

用户可根据应用场景的不同，对此电路做一些调整，例如：

1. 在VBATB无反复快速上下电的应用场景时，可以不焊接二极管；

2. 在RESET引脚不被其它电路控制的场景时，可以不焊接任何器件，但建议保留这三个器件位置用于调试；

3. 在RESET引脚被其它电路控制的场景时，可以仅焊接51 K的上拉电阻。

3. 射频前端设计

ASR560X 芯片 RF PIN 前端需要一个 π 型网络，用于谐波抑制，如果有板载天线还需要预留一个 π 型网络做天线匹配。

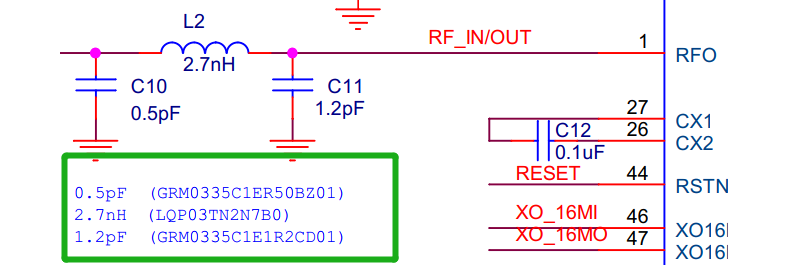

需要注意，QFN32 和 QFN48 两种封装的前级滤波电路匹配略有差异，具体请参考下图。LC 的物料型号是在 ASR EVB 上调试的结果，客户实际应用时，因 PCB 设计不同可能需要微调。

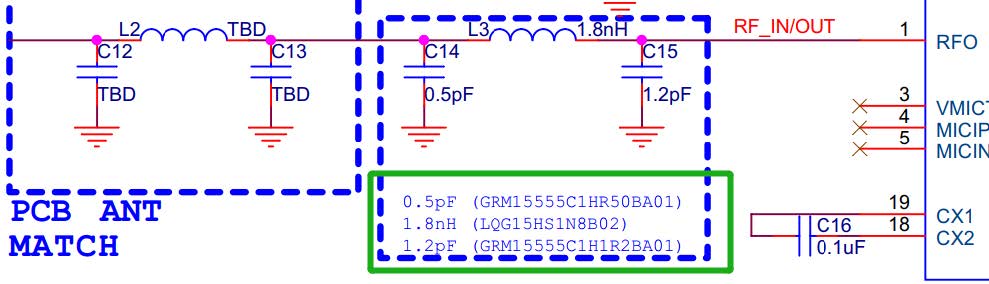

3.1 QFN32 匹配电路

3.2 QFN48 匹配电路

3.3 匹配电路走线

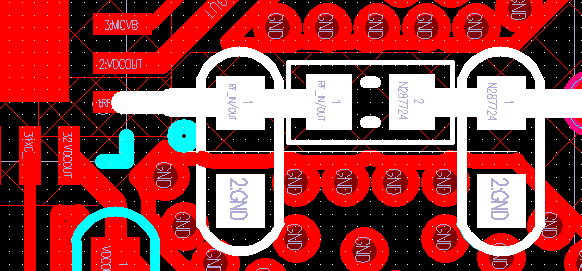

Layout 时需注意匹配电路需尽量靠近芯片 RF 引脚，RF 走线尽量短且需要 50 欧阻抗控制。

4. MIC 电路设计

ASR560X 支持差分和单端两种常用 MIC 接法，电路设计时需要注意以下两点：

1. T 型 RC 滤波电路，需要靠近 MIC 电源输入 PIN 脚摆放。

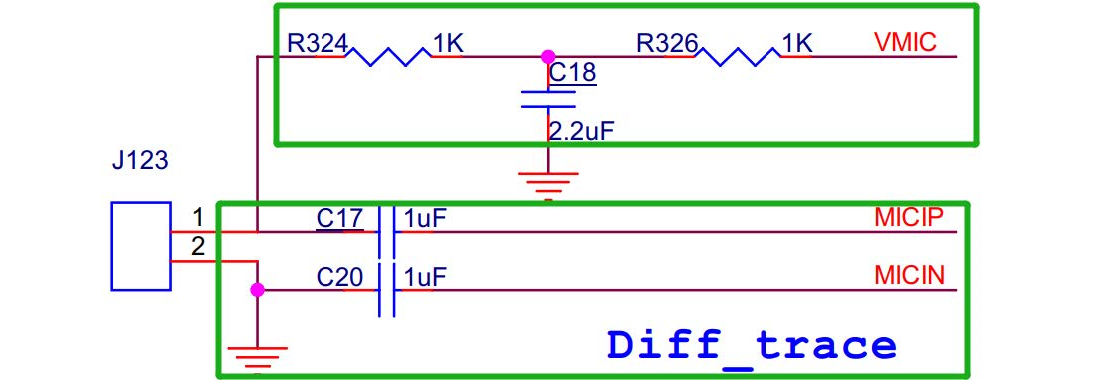

2. 无论是单端还是差分 MIC 器件，MIC_IN/IP 信号线都要按照差分走线走到 MIC 引脚端，注意隔离保护，接单端 MIC 时，MIC_IN 就近 MIC 端电容接地，如下图所示。

MIC 电路

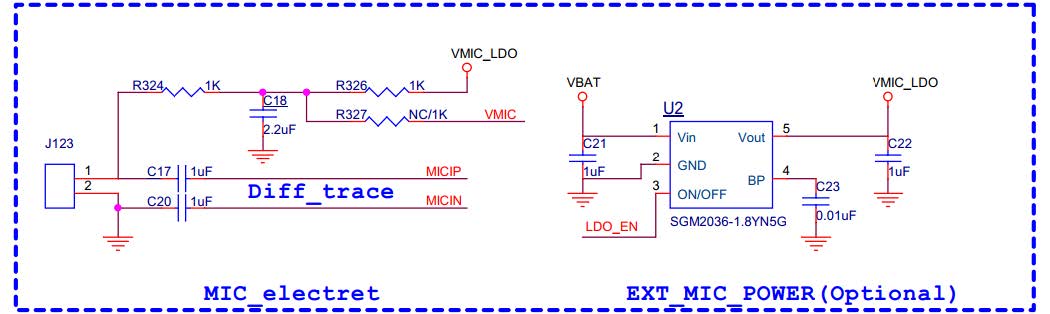

如果对 MIC 噪声要求较高，还可以单独靠近 MIC 加一颗 LDO 以改善电源噪声，LDO 使能端用 GPIO 控制，以便 sleep 时关断 LDO。

MIC 电路（外部 LDO 供电）

当使用 MIC 功能时，在芯片 VMICTM 引脚旁就近放置一颗 470 nF 的滤波电容。

VMICTM 引脚示意图

注意

1. VMICTM（PIN3 引脚）：当用 MIC 功能时，C16 需要贴 470 nF，需要 R7 10K 电阻下拉；当不用 MIC 功能时，C16 可以去掉，需要 R7 10K 电阻下拉。

2. VMICTM/MICIP/MICIN 用作 GPIO 功能时，请参见第 6.4 节的使用限制说明。

5. 键盘电路设计

ASR560X 支持常规行列键盘矩阵，有关详细信息，请参考 6.1 节的 Pin Mux 表（KEY_COLx 和 KEY_ROWx），需要注意，键盘行按键 IO 只能从 KEY_ROWx 里选择，键盘列按键 IO 只能从 KEY_COLx 里选择。

除了常规键盘矩阵外，还可以利用芯片的 ADC 功能引脚通过电阻分压检测，实现简单的多键输入功能，适合按键数量不多或者 IO 口不够用（QFN32）等应用场景。

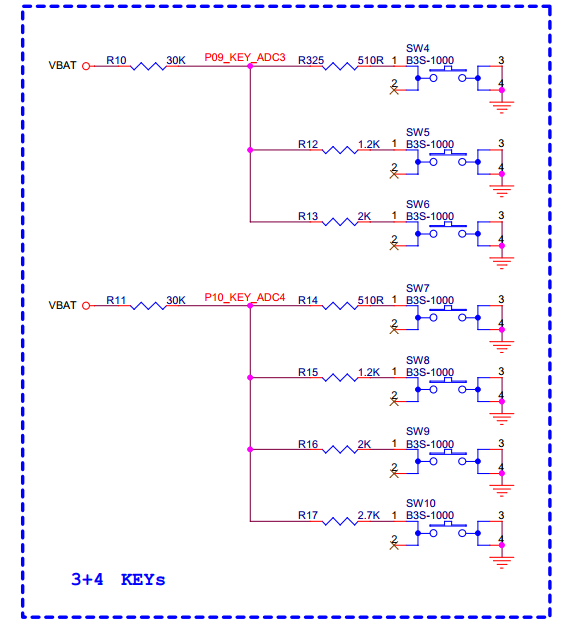

ADC 键盘电路示例

6. IO 接口说明

6.1 PIN MUX

QFN32 封装有 P00~P10，P27~P29 共 14 个 IO 口。QFN48 封装有 P00~P29 共 30 个 IO 口。其中 P27~P29 可配置为 GPIO 或 analog IO。

QFN48 Pin Mux -I

Num.	Pin Name	Func=0	Func=1	Func=2	Func=3	Func=4
1	P00	NA	UART2_TXD	I2C0_SCL	I2C1_SCL	PWM10
2	P01	NA	UART2_RXD	I2C0_SDA	I2C1_SDA	PWM11
3	P02	GPIO2	UART0_TXD	SPI0_CS	I2C0_SCL	PWM0
4	P03	GPIO3	UART0_RXD	SPI0_CLK	I2C0_SDA	PWM1
5	P04	GPIO4	UART1_TXD	SPI0_TXD	I2C1_SCL	PWM2
6	P05	GPIO5	UART1_RXD	SPI0_RXD	I2C1_SDA	PWM3
7	P06	SWC	UART3_TXD	SPI1_CS	I2S_SCLK	PWM4
8	P07	SWD	UART3_RXD	SPI1_CLK	I2S_LRCK	PWM5
9	P08	GPIO8	UART2_TXD	SPI1_TXD	I2S_DI	PWM6
10	P09	GPIO9	UART2_RXD	SPI1_RXD	I2S_MCLK	PWM7
11	P10	GPIO10	UART3_TXD	IR1	I2S_DO	PWM8
12	P11	GPIO11	UART1_TXD	SPI0_CS	I2C1_SCL	PWM9
13	P12	GPIO12	UART1_RXD	SPI0_CLK	I2C1_SDA	PWM10
14	P13	GPIO13	UART3_TXD	SPI0_TXD	I2C0_SCL	PWM11
15	P14	GPIO14	UART3_RXD	SPI0_RXD	I2C0_SDA	PWM0
16	P15	GPIO15	UART0_TXD	SPI1_CS	I2S_SCLK	PWM1
17	P16	GPIO16	UART0_RXD	SPI1_CLK	I2S_LRCK	PWM2
18	P17	GPIO17	UART0_CTS	SPI1_TXD	I2S_DI	PWM3
19	P18	GPIO18	UART0_RTS	SPI1_RXD	I2S_MCLK	PWM4
20	P19	GPIO19	UART2_TXD	SPI0_CS	I2C0_SCL	PWM5
21	P20	GPIO20	UART2_RXD	SPI0_CLK	I2C0_SDA	PWM6
22	P21	GPIO21	UART0_TXD	SPI0_TXD	I2C1_SCL	PWM7
23	P22	GPIO22	UART0_RXD	SPI0_RXD	I2C1_SDA	PWM8
24	P23	GPIO23	UART1_TXD	SPI1_CS	I2C0_SCL	PWM9
25	P24	GPIO24	UART1_RXD	SPI1_CLK	I2C0_SDA	PWM10
26	P25	GPIO25	UART3_TXD	SPI1_TXD	I2C1_SCL	PWM11
27	P26	GPIO26	UART3_RXD	SPI1_RXD	I2C1_SDA	PWM0
28	P27	GPIO27	UART1_TXD	UART2_RXD	I2C0_SCL	PWM1
29	P28	GPIO28	UART1_RXD	KEY_ROW4	I2C0_SDA	PWM2
30	P29	GPIO29	UART2_TXD	KEY_ROW5	I2S_DO	PWM3

QFN48 Pin Mux -II

Num.	Pin Name	Func=5	Func=6	Func=7	Func=8	ADC_MUX
1	P00	GPIO0	KEY_COL4	AXIS_2_P	NA
2	P01	GPIO1	KEY_COL5	AXIS_2_N	NA
3	P02	AXIS_0_P	KEY_ROW0	I2S_DI	SWC
4	P03	AXIS_0_N	KEY_ROW1	I2S_MCLK	SWD
5	P04	UART0_CTS	KEY_ROW2	LPUART_TXD	I2C0_SCL
6	P05	UART0_RTS	KEY_ROW3	LPUART_TXD	I2C0_SDA
7	P06	AXIS_1_P	KEY_COL0	LPUART_TXD	GPIO6	AUXADC_CH0
8	P07	AXIS_1_N	KEY_COL1	LPUART_TXD	GPIO7	AUXADC_CH1
9	P08	AXIS_2_P	KEY_COL2	USB_DP	NA	AUXADC_CH2
10	P09	AXIS_2_N	KEY_COL3	USB_DM	NA	AUXADC_CH3
11	P10	UART0_CTS	KEY_ROW4	NA	NA	AUXADC_CH4
12	P11	AXIS_1_N	KEY_ROW4	SWC	NA	AUXADC_CH5
13	P12	I2S_DO	KEY_ROW5	SWD	NA	AUXADC_CH6
14	P13	AXIS_0_P	KEY_COL4	LPUART_TXD	NA	AUXADC_CH7
15	P14	AXIS_0_N	KEY_COL5	LPUART_TXD	NA
16	P15	AXIS_1_P	KEY_ROW6	USB_DP	NA
17	P16	IR0	KEY_ROW7	USB_DM	NA
18	P17	AXIS_2_P	KEY_COL6	SWC	NA
19	P18	AXIS_2_N	KEY_COL7	SWD	NA
20	P19	AXIS_0_P	KEY_ROW8	LPUART_TXD	NA
21	P20	AXIS_0_N	KEY_ROW9	LPUART_TXD	NA
22	P21	AXIS_1_P	KEY_ROW10	NA	NA
23	P22	AXIS_1_N	KEY_ROW11	NA	NA
24	P23	AXIS_2_P	KEY_ROW12	LPUART_TXD	NA
25	P24	AXIS_2_N	KEY_ROW13	LPUART_TXD	NA
26	P25	NA	KEY_ROW2	NA	NA
27	P26	I2S_DO	KEY_ROW3	NA	NA
28	P27	KEY_COL0	KEY_ROW0	NA	NA
29	P28	KEY_COL1	KEY_ROW1	NA	NA
30	P29	KEY_COL2	KEY_ROW4	NA	NA

备注

如果需要使用 LPUART RXD，可通过配置寄存器从 P02~P26 中选择一个 Pad 并将其配置成 GPIO（不需要额外配置为输入/输出模式）。有关详细信息，请参见 ASR560X Series_Datasheet 的第 2.4.3 节：UART。

6.2 IO 接口电压

需要注意，当芯片的 VBATA 电源 PIN 输入电压大于或等于 3.3 V 时，P02/P03/P04/P05 四个 IO 口的电压跟随 VBATA 电源 PIN 的输入电压，其他 IO 则跟随 VBATB 电源 PIN 的电压（此时 VBATB 电压固定为 3.3 V）；当芯片的 VBATA 电源 PIN 输入电压小于 3.3 V 时，所有 IO 的电压均跟随 VBATA 电源。

IO PAD	VBATA>=3.3V	VBATA<3.3V
P02/P03/P04/P05 的电压	=VBATA	=VBATA
除上述 4 个 IO 之外的其它 IO 的电压	=3.3V	=VBATA

6.3 SEL 引脚模式说明

芯片有 2 个 IO 复用引脚（SEL0/SEL1），用于在上电时配置不同的启动模式，具体见下表：

Mode Name	MODE_SEL1 (P01)	MODE_SEL0 (P00)
Boot with Flash	0	0
Boot with UART	0	1

对启动模式的详细说明如下：

Boot with Flash 模式：芯片上电后运行内部 Flash 中的代码，这是默认的启动模式，启动后芯片即正常运行。
Boot with UART 模式：芯片上电后，进入 UART 烧录模式，该模式下默认通过 UART1 TX/RX（P04/P05）这组串口将 BootLoader 和 Image 烧录到内部 Flash 中。

关于 SEL 引脚配置的注意事项：

1. 所有 IO 口内部有下拉电阻配置，如果需要置 0，只要悬空即可；如果不需要该配置引脚或不用这个 IO 口功能，也可以悬空。

2. 芯片上电复位后自动检测这 2 个引脚上的高低电平状态，从而进入相应的模式并一直保持在该模式下，当外部配置引脚状态发生改变时，必须对芯片重新上电或者外部复位以生效。

3. 如无特殊需求，只需要预留 P00（SEL0）测点即可，UART 下载启动模式是最常用的量产烧录模式。

4. 考虑到 P00（SEL0）和 P01（SEL1）这两个 IO 的特殊性，建议用户在设计时尽量不将这两个引脚用作 GPIO，如果确实要使用，则须确保外部没有上拉电路，以免芯片上电时检测到这两个口有高电平，从而进入错误的模式导致不能正常启动。

6.4 P27/P28/P29 引脚说明

P27/P28/P29 用作 GPIO 时，需要注意如下使用限制：

1. P27 有测试模式复用判断功能，设计时强烈建议不要用作 GPIO。如确实要使用，禁止作为输入使用，且需确保此 IO 外部没有上拉电路，以免芯片上电时检测到这个口有高电平，导致进入错误的启动模式。

2. P28/P29 配置为上拉输入时，上拉电阻较小，导致外部接到低电平后功耗会比较大，对于功耗要求较高的场景而言，可能存在限制，建议尽量避免将这 2 个引脚作为输入使用。

3. P28/P29 推挽输出高电平时，在低功耗场景下芯片内部有 10K 下拉电阻到地，功耗会比较大，对于功耗要求较高的场景而言，可能存在限制，建议尽量避免将这 2 个引脚作为输出使用。

4. P27/P28/P29 配置为高阻输入无效。

6.5 DEBUG 串口

目前芯片默认使用 UART1 TX/RX（P04/P05）作为 DEBUG log 输入输出串口，同时也是 UART 启动模式下默认的程序下载串口，需要引出测点。

如果要做蓝牙 DTM 测试，则需要全功能串口（TX/RX/CTS/RTS），为了方便测试，UART0_TX/UART0_RX/UART0_CTS/UART0_RTS（P02/P03/P04/P05）四个 IO 都需要预留测点。

注意

UART1_RX 接口如果用户不使用，仅作为程序下载接口时，建议加一个上拉电阻，以防正常启动时，该引脚悬空，导致 RX 进入异常状态。

6.6 IO 唤醒功能

除 P00 和 P01 两个 IO 口外，其他 IO 口均可用做中断唤醒，触发方式为高低电平或边沿触发。

6.7 ADC 输入引脚电压

ASR560X 系列有 1 个 ADC 控制器，包括 8 路通用的 ADC，1 路温度采集 ADC，1 路供电电压采集 ADC。QFN48 封装的芯片从 P06 到 P13 依次对应 ADC CH0 ~ CH7，QFN32 封装的芯片从 P06 到 P10 依次对应 ADC CH0 ~ CH4。

内部 ADC 参考电压为 1.2 V，所以当 IO 被配置成 ADC 输入功能时，需要确保外部通过分压电阻后的输入电压在 0 到 1.2 V 有效电压量程内。

6.8 USB 功能引脚

当 IO 配置成 USB_DP/DN 功能引脚时，需注意外部 PCB 走线要按照差分对走线的要求进行。

7. 关于量产测试点的引出建议

1. 使用粗一些的连线将夹具上的探针分别连接到电源和地。

2. Reset 信号，可以引出到夹具，用复位按键手动控制；也可以接到外部可编程 IO 资源，由上位机进行控制。

3. 2 个 SEL 启动模式引脚 SEL0/SEL1（P00/P01），根据客户实际应用场景可以选择性引出测点，用不到的模式引脚可以直接悬空不引出。测点可以引出到夹具，用开关手动置高或置低（悬空）；也可以接到外部可编程 IO 资源，由上位机进行控制。

4. UART1 TX/RX（P04/P05），用于 image 烧录和 DEBUG LOG 信息输入输出，引出至外部串口，转 USB 器件连接到上位机。

注意

使用夹具进行量产测试时是用探针顶住测点，探针顶到对应测点的时刻可能会有差异，进而影响芯片上电时对 SEL 引脚电平高低的判断，比如 SEL 引脚顶针还没接触到测点，而此时电源和地的顶针已经接触上对应的测点，就会导致芯片上电后判断 SEL 引脚为悬空拉低，从而没有进入烧录模式。建议 SEL 引脚探针选用略长于其他探针的型号（比如长 1-2 mm），以确保模块上电前 SEL 引脚测点已经处于确定的电平状态。
