ASR6601 参考板测试指南

前言

关于本文档

本文档主要介绍如何在 LPWAN SoC 芯片 ASR6601 的参考板上进行测试，以方便 ASR6601 的开发人员快速了解该芯片的各项性能指标。

产品型号

与本文档相对应的产品型号如下：

型号	Flash	SRAM	内核	封装	频率
ASR6601SE	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CB	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz
ASR6601SER	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CBR	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

文档修订历史

日期	版本号	发布说明
2020.08	V0.1.0	首次发布。
2020.09	V0.2.0	更新图片。
2020.10	V0.3.0	更新为 ASR6601SE-EVAL v2.0 的配图。
2021.01	V1.1.0	删除第 1 章的概述，将其内容合并到前言 “关于本文档” 部分。
2021.03	V1.2.0	更新第 1.3 节的内容。

1. 准备

1.1 硬件

LoRa 节点必需硬件列表如下：

ASR6601 开发板 1 个
天线 1 根
USB 线 1 根
PC 机 1 台

1.1.1 ASR6601 开发板说明

开发板 ASR6601SE-EVAL v2.0 的正反面如下图所示：

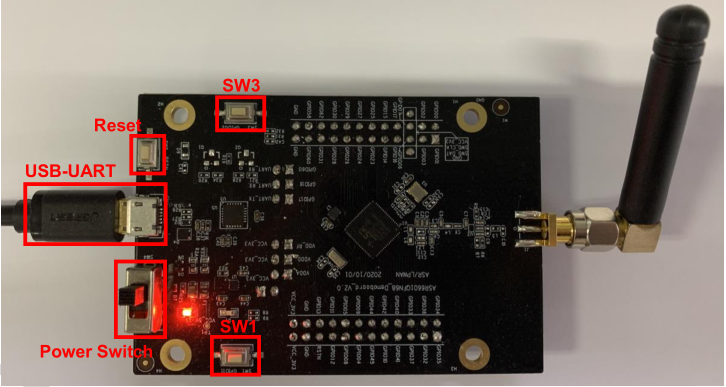

ASR6601SE-EVAL v2.0 正面

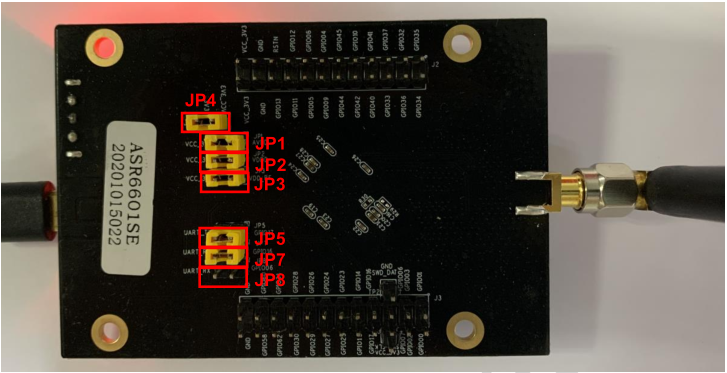

ASR6601SE-EVAL v2.0 反面

接口	描述
USB-UART	USB 转串口
Power Switch	电源开关
Reset	Reset 按钮
SW3	Download 按钮，按下后，GPIO02 拉高
SW1	User 按钮，按下后，GPIO11 拉低
JP1	电源跳线
JP2	电源跳线
JP3	电源跳线
JP4	电源跳线，可测试板子总功耗
JP5	UART_TX 跳线，跳线连通选择 UART0_TX，具体请参考原理图
JP6（仅存在于ASR6601CB-EVAL）	UART_TX 跳线，跳线连通选择 LPUART_TX，具体请参考原理图
JP7	UART_RX 跳线，跳线连通选择 UART0_RX，具体请参考原理图
JP8	UART_RX 跳线，跳线连通选择 LPUART_RX，具体请参考原理图

1.1.2 跳线连接

在进行 ASR6601 开发板测试过程中，请保证下面跳线的状态正确。

跳线	连接状态
JP1	连通
JP2	连通
JP3	连通
JP4	连通
JP5	连通
JP6（仅存在于 ASR6601CB-EVAL）	断开
JP7	连通
JP8	断开

1.2 软件

1.2.1 开发环境

ASR6601 可以使用 Keil 开发，也可以使用 Makefile 的方式进行编译烧录等，具体可参考文档《ASR6601_程序开发快速入门指南》。

1.2.2 测试代码

测试代码位于 SDK 的 projects\${DEMO_BOARD}\examples\lora\lora_test 目录下。

其中 ${DEMO_BOARD} 为对应的板子名称，如 ASR6601SE-EVAL 对应为 ASR6601SE/SER 开发板，ASR6601CB-EVAL 对应为 ASR6601CB/CBR 开发板。

1.3 烧录测试代码

程序编译烧录相关操作请参考文档《ASR6601_程序开发快速入门指南》。

2. 测试

测试代码中内置了几个 AT 命令，可以用来进行部分功能的测试。

2.1 功率测试

测试命令：使用串口工具，执行 AT+CTXCW=490000000,22 命令进行功率的测试，具体命令参数可参见 3.2.6 节的参数说明部分。

参考结果：21 dbm

2.2 灵敏度测试

测试命令：使用串口工具，执行 AT+CRXS=490000000,0,0,2,0 命令进行灵敏度的测试，具体命令参数可参见 3.2.3 节的参数说明部分。

参考结果：-138 dbm

2.3 功耗测试

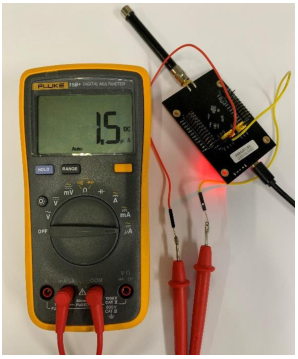

功耗测试时，可以将底板上的 JP4 跳线去掉，两端连接万用表，即可进行功耗的测试。具体硬件连接情况如下图所示：

2.3.1 TX 功耗测试

测试命令：AT+CTXCW=490000000,22

参考结果：110 mA

2.3.2 RX 功耗测试

测试命令：AT+CRX=490000000,0,0,1

参考结果：8.9 mA

2.3.3 DeepSleep 测试

测试命令：AT+CSLEEP=0

参考结果：1.5 uA

3. 测试命令说明

3.1 AT 命令一览

测试代码中支持的 AT 命令主要有：

命令	说明

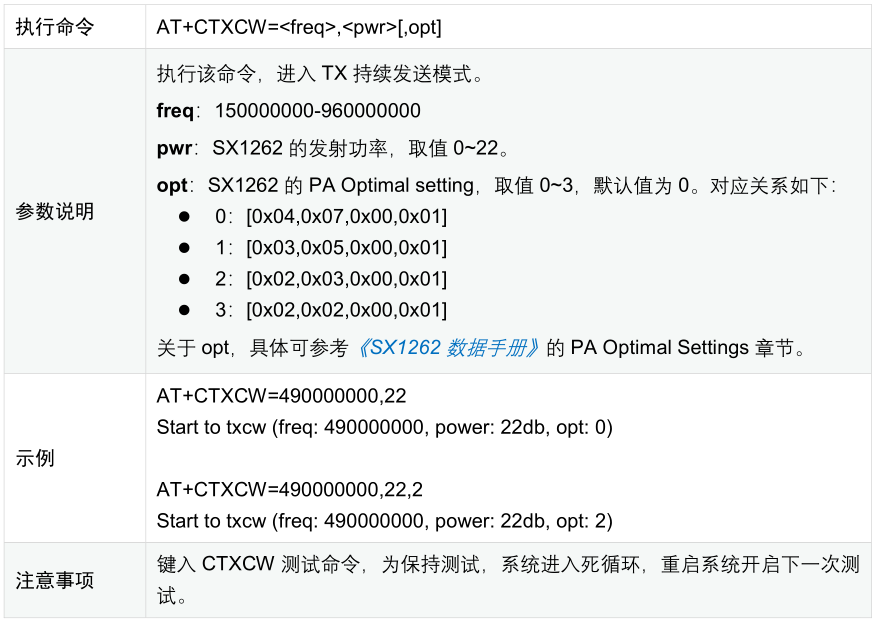

AT+CTXCW	发送一个持续波

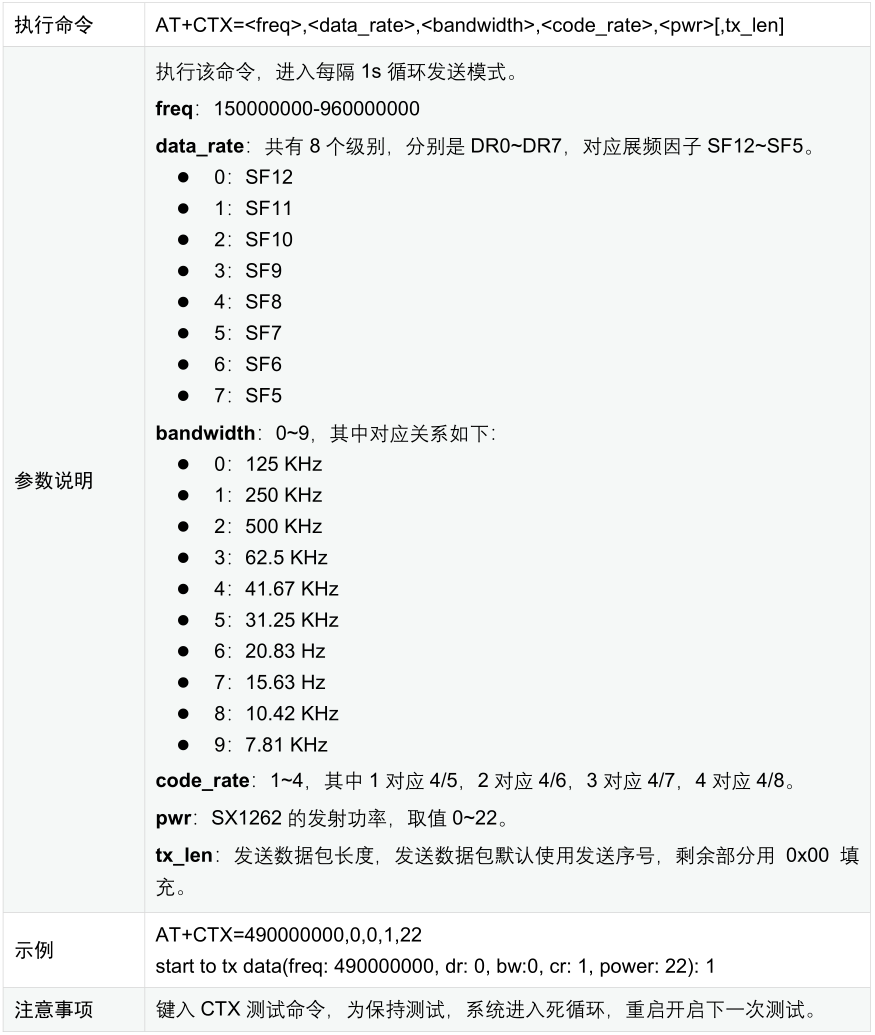

AT+CTX	隔 1s 发送一个 LoRa 包

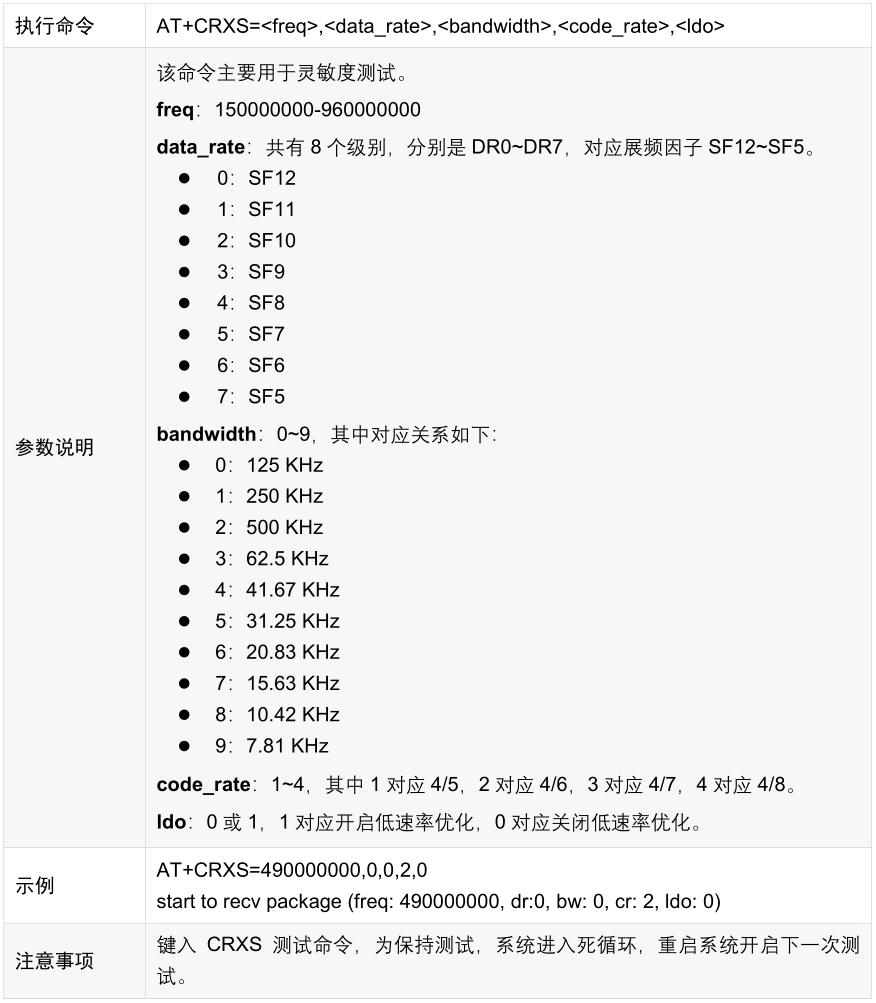

AT+CRXS	接收指令，可用于灵敏度测试

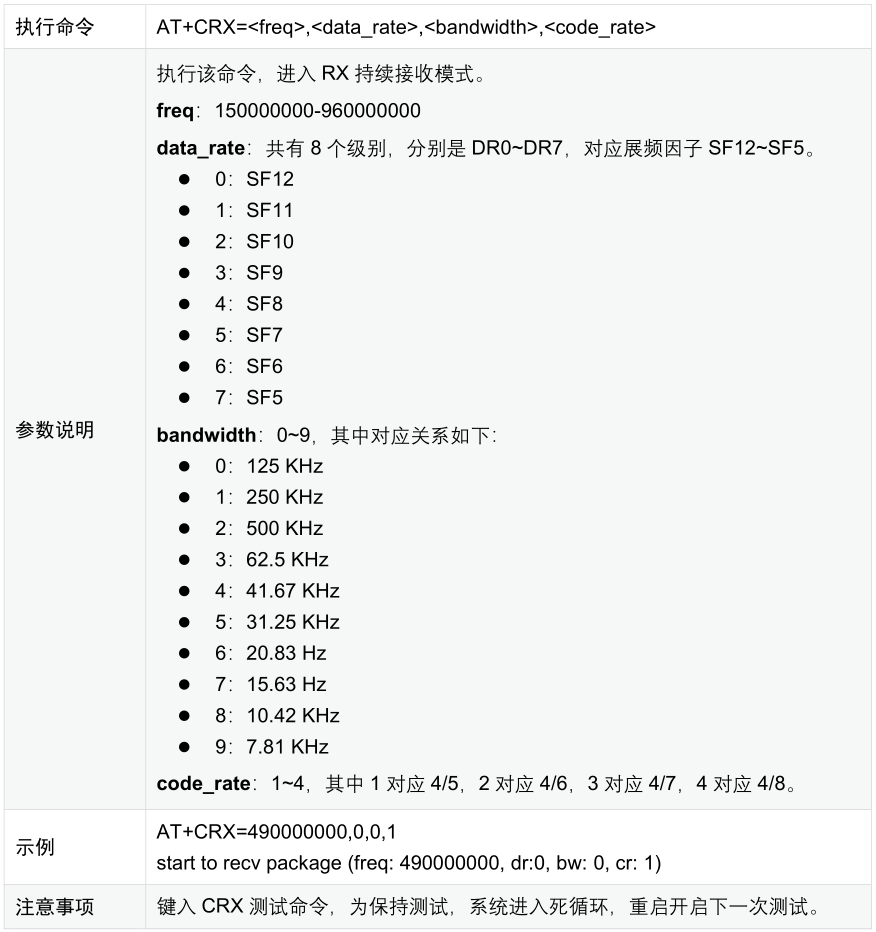

AT+CRX	接收指令，可用于距离测试

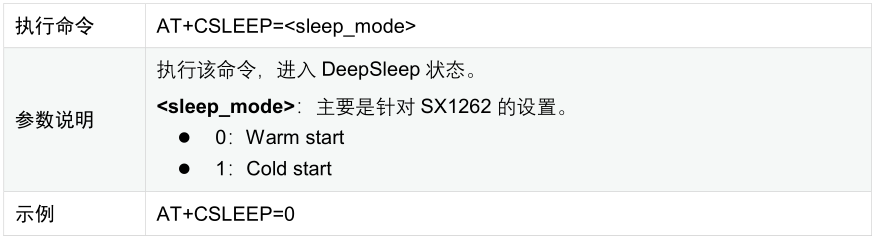

AT+CSLEEP	低功耗测试指令

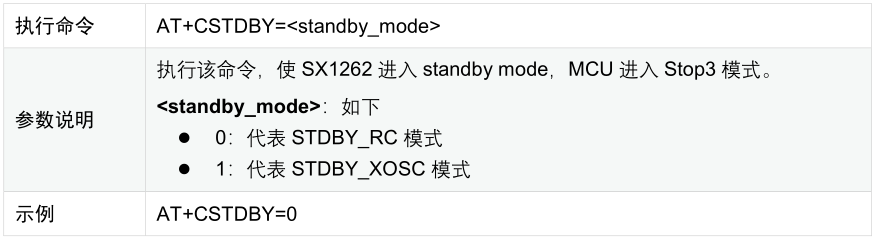

AT+CSTDBY	Sx1262 Standby 模式测试指令
