ASR6601 测试报告
前言
关于本文档
本文档主要提供 IoT LPWAN SoC 芯片 ASR6601 的测试报告。
产品型号
与本文档相对应的产品型号如下：
型号 |
Flash |
SRAM |
内核 |
封装 |
频率 |
|---|---|---|---|---|---|
ASR6601SE |
256 KB |
64 KB |
32-bit 48 MHz Arm China STAR-MC1 |
QFN68, 8*8 mm |
150 ~ 960 MHz |
ASR6601CB |
128 KB |
16 KB |
32-bit 48 MHz Arm China STAR-MC1 |
QFN48, 6*6 mm |
150 ~ 960 MHz |
ASR6601SER |
256 KB |
64 KB |
32-bit 48 MHz Arm China STAR-MC1 |
QFN68, 8*8 mm |
150 ~ 960 MHz |
ASR6601CBR |
128 KB |
16 KB |
32-bit 48 MHz Arm China STAR-MC1 |
QFN48, 6*6 mm |
150 ~ 960 MHz |
版权公告
版权归 © 2021 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2020.08 |
V1.0.0 |
首次发布。 |
1. 测试简介
1.1 测试硬件
68-Pin ASR6601-SE V1.0 开发板
1.2 测试软件
ASR6601 V1.0 SDK
1.3 测试仪器
Agilent N5182B 和 Agilent N9020A

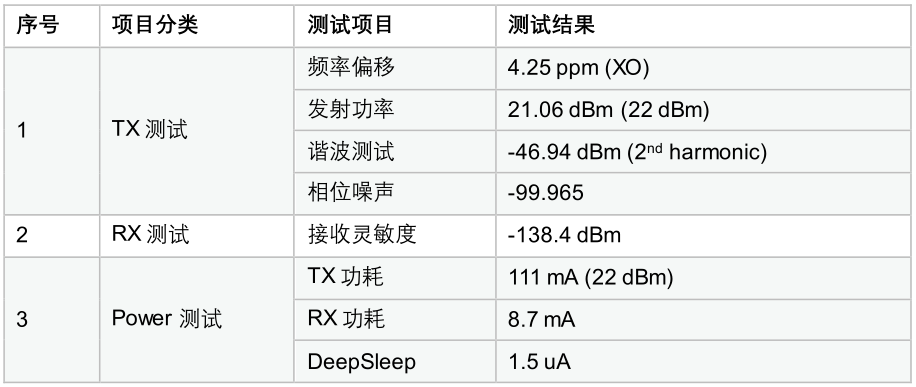

1.4 测试项目
2. 测试实现
2.1 TX 测试

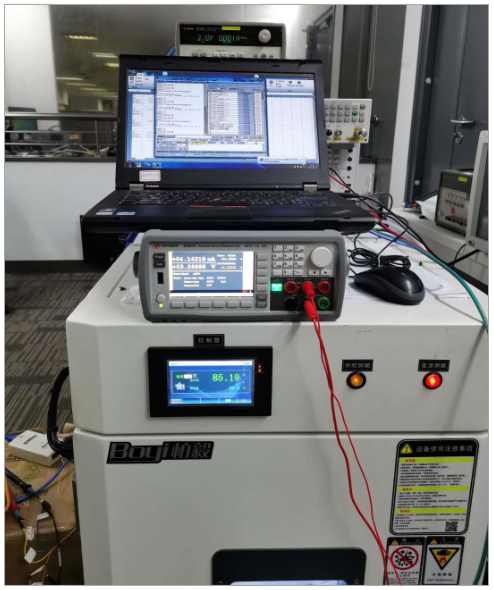

2.1.1 TX 测试环境搭建
2.1.2 频率偏移测试
测试方法
射频设置：
Set to LoRa CW mode with 470.0 MHz frequency
Set the power to 22.0 dBm
频谱仪设置：
Center frequency at 470.0 MHz, Span is 2 MHz, Ref amp is 25.0 dBm
Measure the CW frequency with the marker of the spectrum analyzer

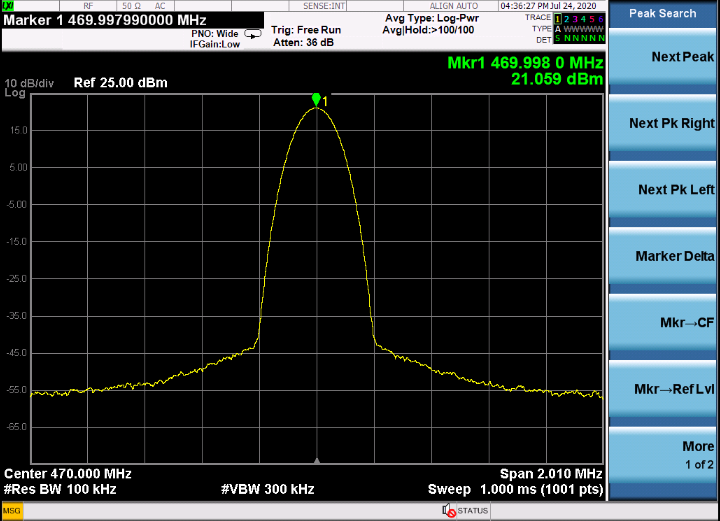

测试图表
3. 测试结果
SN |
Set (MHz) |
Test (MHz) |
PPM |
|---|---|---|---|
1# |
470.000 |
469.9980 |
4.25 |
2.1.3 发射功率测试
测试方法
射频设置：
Set to LoRa CW mode with 470.0 MHz frequency
Set the power to 22 dBm
频谱仪设置：
Set frequency point at 1st, 2nd, 3rd, 4th and 5th of the basic frequency
Span is 2 MHz (or 5 MHz), Ref amp is 25 dBm
Max Hold mode
测试图表
测试结果
SN |
Frequency (MHz) |
Set (dBm) |
Basic (dBm) |
|---|---|---|---|
1# |
470 |
22 |
21.06 |
2# |
470 |
22 |
20.97 |
2.1.4 谐波功率测试
测试方法
射频设置：
Set to LoRa CW mode with 470.0 MHz frequency
Set the power to 22 dBm
频谱仪设置：
Set frequency point at 1st, 2nd, 3rd, 4th and 5th of the basic frequency
Span is 2 MHz (or 5 MHz), Ref amp is 25 dBm
Max Hold mode
测试图表

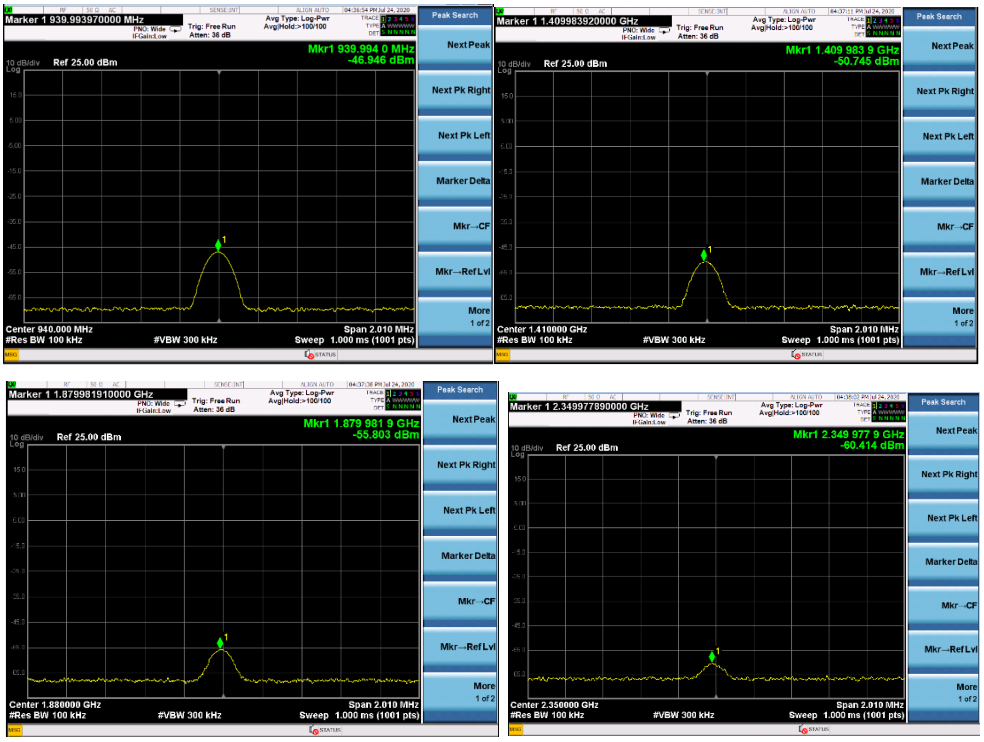

2/3/4/5 次谐波测试示例图
测试结果
SN |
Frequency (MHz) |
Set (dBm) |
Basic (dBm) |
2nd (dBm) |
3rd (dBm) |
4th (dBm) |
5th (dBm) |
|---|---|---|---|---|---|---|---|
1# |
470 |
22 |
21.06 |
-46.94 |
-50.74 |
-55.80 |
-60.41 |
2# |
470 |
22 |
20.97 |
-45.42 |
-49.57 |
-56.22 |
-59.28 |
2.1.5 相位噪声测试
测试方法
射频设置：
Set to LoRa CW mode with 470.0 MHz frequency
Set the power to 22 dBm
频谱仪设置：
Maker -> Delta; Function -> maker noise
Span is 2 MHz (or 5 MHz), Ref amp is 25 dBm
Max Hold mode

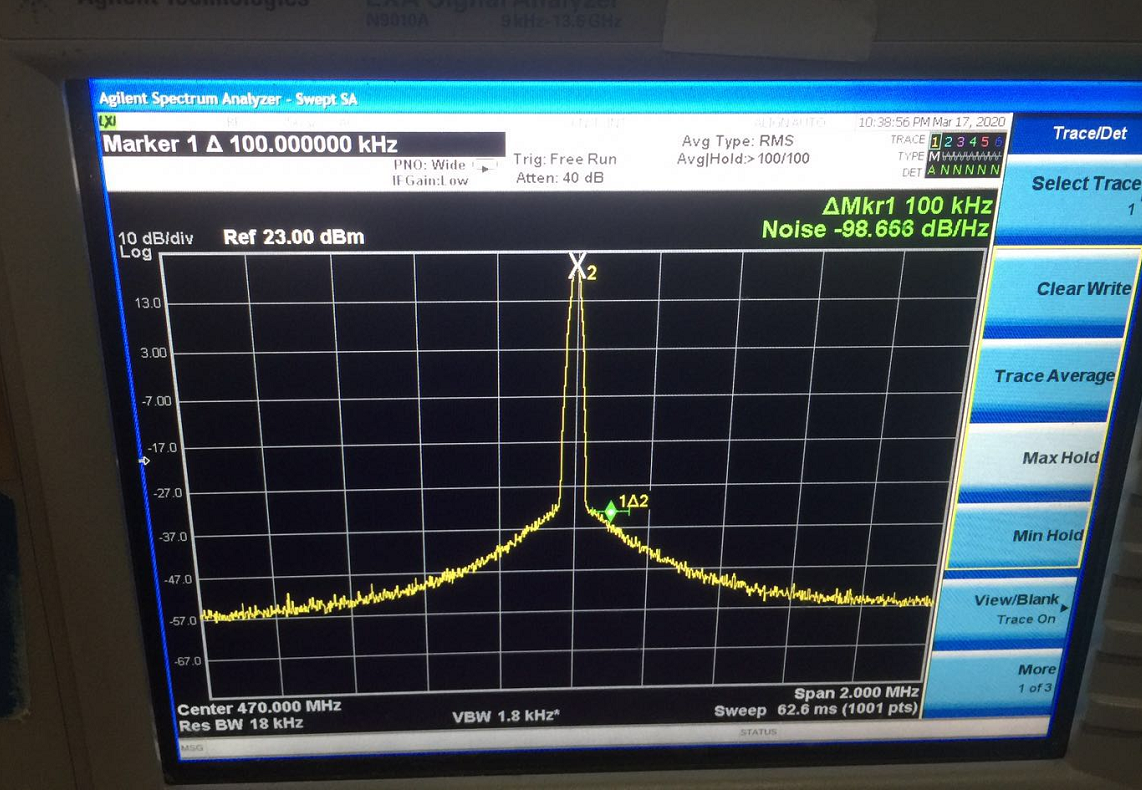

测试图表
测试结果
SN |
Frequency (MHz) |
ACT (MHz) |
Phase Noise (dB/Hz) |
|---|---|---|---|
1# |
470 |
469.999 |
-98.653 |
2# |
470 |
469.999 |
-99.965 |
2.2 RX 测试

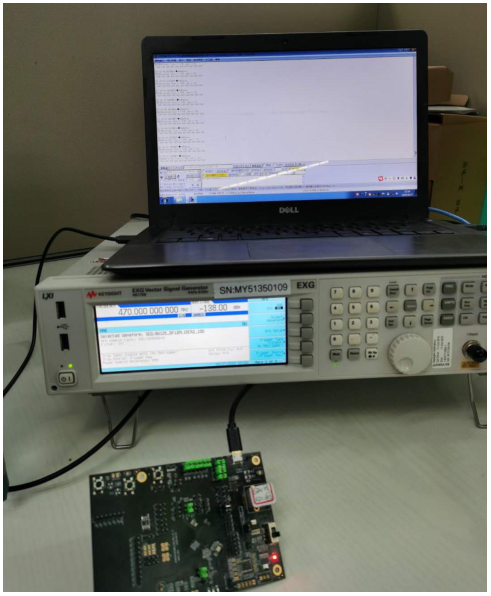

2.2.1 RX 测试环境搭建
2.2.2 RX 灵敏度测试
测试方法
射频设置：
Set to LoRa RX test mode with 470.0 MHz frequency
信号发生器设置：
Load related waveform for different SF
Measure the SNR threshold as below
RX 接收灵敏度测试的参考标准
SF |
BW (KHz) |
Package RSSI (dBm) |
SNR Limit (dB) |
|---|---|---|---|
SF7 |
125 |
<123 |
-7.5 |
SF8 |
125 |
-10 |
|
SF9 |
125 |
-12.5 |
|
SF10 |
125 |
<130 |
-15 |
SF11 |
125 |
-17.5 |
|
SF12 |
125 |
<135 |
-20 |

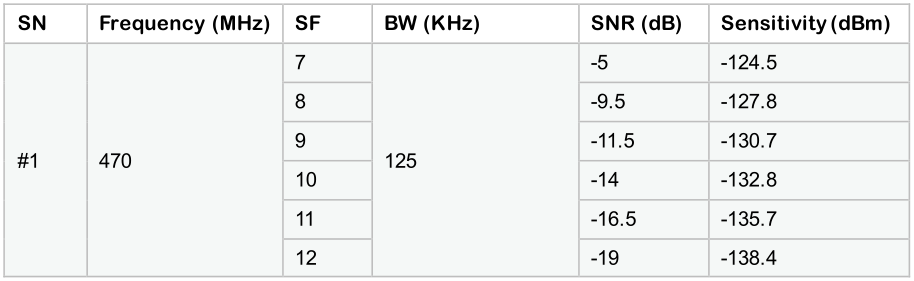

测试结果
2.3 功耗测试
测试方法
射频设置：
Set to 470 MHz frequency under TX, RX, Standby and Sleep mode
万用表设置：
Set the multimeter to current test mode
AT命令：
TX: AT+CTXCW=470000000,22
RX: AT+CRX=470000000,0
Deep sleep: AT+CSLEEP=1

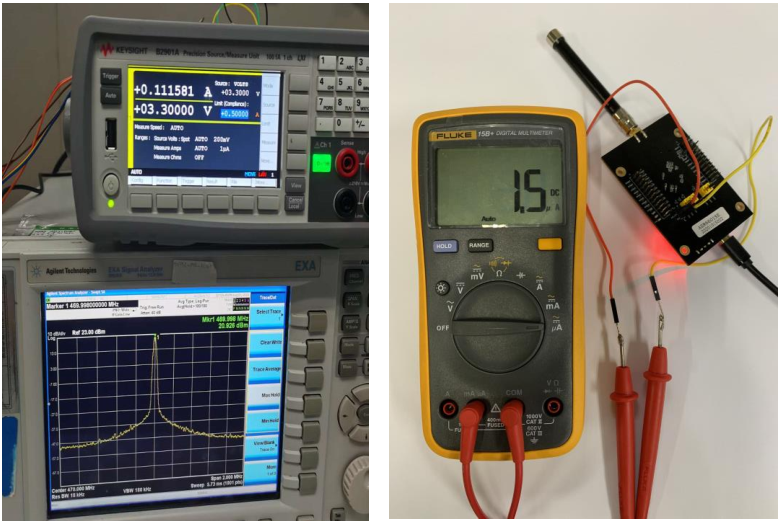

测试图表

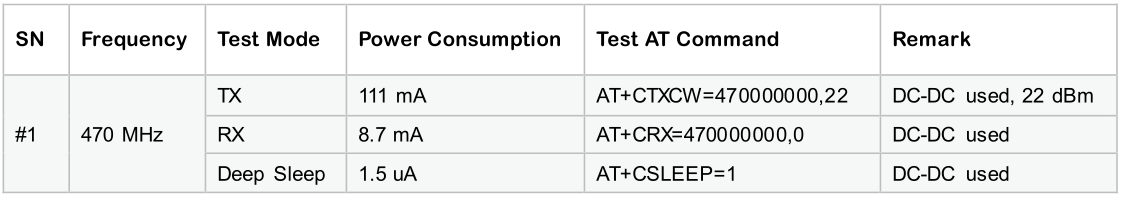

测试结果
备注
功耗测试是测 ASR6601 开发板 的功耗，包括 ASR6601 以及 RF 前端。
