ASR5505S吞吐率测试报告

前言

关于本文档

本文档旨在提供Wi-Fi芯片ASR5505S的吞吐率测试报告。

读者对象

本文档主要适用于以下工程师：

  • 单板硬件开发工程师

  • 软件工程师

  • 技术支持工程师

产品型号

与本文档相对应的产品型号如下：

产品型号

协议

接口

封装

ASR5505S

802.11 b/g/n

SDIO 2.0

QFN 48，6mm × 6mm

版权公告

版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期

版本号

发布说明

2023.11

V1.0.0

首次发布。

1. 测试说明

1.1 测试方法和注意事项

测试方法

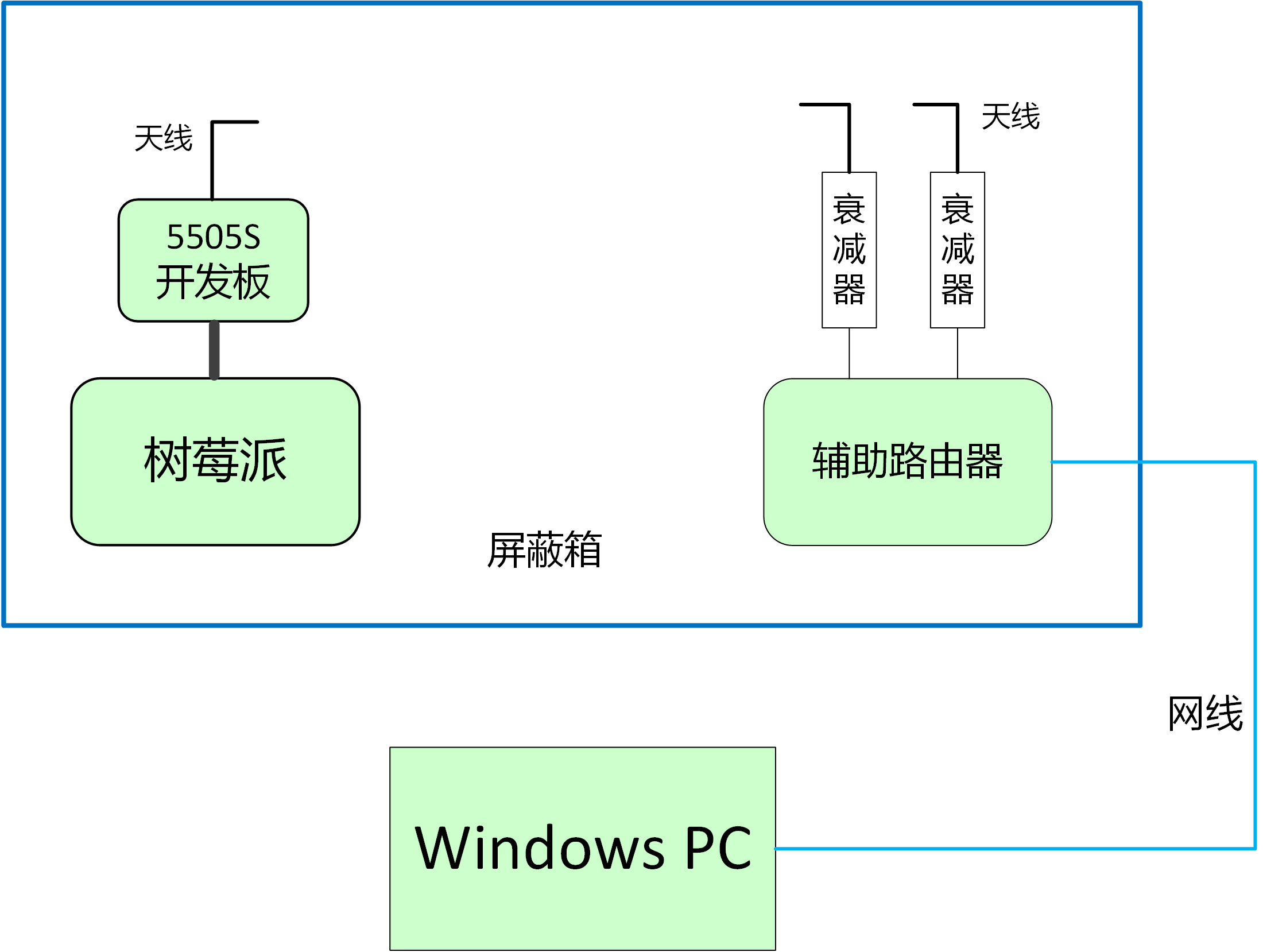

  1. 辅助路由器拆开外壳，将两个 2.4G 天线口通过射频线连接至衰减器，在衰减器另一端拧上棒状天线，详见测试拓扑图

  2. 辅助路由器放置在屏蔽箱内，设置成 11b/g/n mode，OPEN 加密，信道 11，带宽 20/40 MHz，并通过网线连接上辅助 Windows PC

  3. ASR5505S 开发板通过 SD 转 TF 转接卡连接在树莓派TF卡槽上，一起放置在屏蔽箱内；树莓派通过有线网口接入公司网络，以便通过 SSH 远程连接操作树莓派

  4. 在树莓派上启动 wpa_supplicant，使开发板进入 STA mode，并连接上辅助路由器，获得 IP 地址

  5. 在树莓派和 Windows PC 上分别运行 iperf3 的 client 和 server，开始测试吞吐率

注意事项

  • 在测试开始前，适当调整衰减器的衰减值，使待测开发板的 RSSI 在- 30 dBm 左右。

  • 在测试时，保持屏蔽箱关紧状态。

1.2 测试设备

序号

测试设备

数量

1

屏蔽箱（型号：HBTE-SB-MNNF-6-70-60511）

1

2

树莓派（Raspberry Pi 4B）

1

3

Windows PC（Windows 10）

1

4

辅助路由器（华硕RT-AX82U）

1

5

KT3.0-90/1S-2S可调衰减器

1

6

ASR5505S开发板

1

1.3 测试环境

测试是在屏蔽箱中进行的，树莓派和待测开发板，辅助路由器和衰减器放置在屏蔽箱内；Windows PC放置在屏蔽箱外即可。


1.4 SDIO工作电压和时钟频率设置

ASR5505S 开发板是 SDIO 接口的。吞吐率数据分别在 SDIO 3.3V clock=48 MHz 和 1.8V clock=40 MHz 工况下测试，得出这两种工况下的测试数据。

SDIO 的工作电压和时钟频率由树莓派的 kernel image 和 dtb 文件决定，如上两种工况的树莓派系统文件由 ASR 开发人员提供。

测试时需要注意的是，ASR5505S 开发板的跳冒电压要与树莓派的设置相同，树莓派配置在 3.3 V 时，开发板就切到 3.3 V；树莓派配置在 1.8 V 时，开发板就切到 1.8 V。

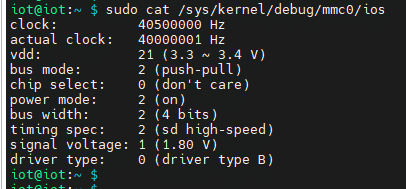

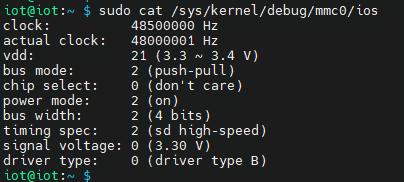

在树莓派上可以使用 sudo cat /sys/kernel/debug/mmc0/ios 命令查看 SDIO 信息，关注参数“actual clock”和“signal voltage”。



1.5 iperf3 打流测试命令

使用 iperf3 测试吞吐率数据：

“192.168.50.181” 是辅助路由器给 Windows PC 分配的 IP 地址，

”192.168.50.16” 是树莓派通过 ASR5505S 开发板获得的 IP 地址，

如下 iperf3 测试命令，第一条在树莓派上运行，第二条在 Windows PC 上运行。

UDP TX:

iperf3 -c 192.168.50.181 -i 1 -t 60 -b 120M -u -p 5555

iperf3 -s -i 1 -p 5555

UDP RX:

iperf3 -s -i 1 -p 6666

iperf3 -c 192.168.50.16 -i 1 -t 60 -b 120M -u -p 6666 -l 1460

TCP TX:

iperf3 -c 192.168.50.181 -i 1 -t 60 -p 7777

iperf3 -s -i 1 -p 7777

TCP RX:

iperf3 -s -i 1 -p 8888

iperf3 -c 192.168.50.16 -i 1 -t 60 -p 8888

2. 测试数据

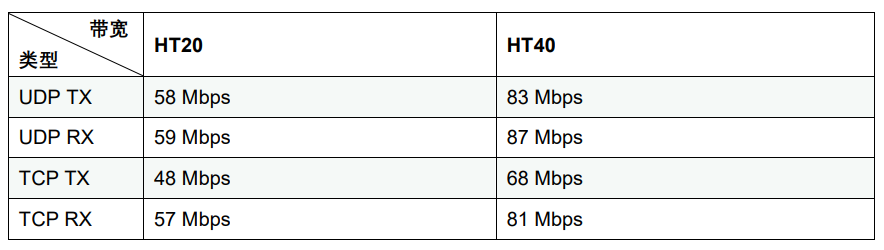

吞吐率数据（3.3 V，48 MHz）

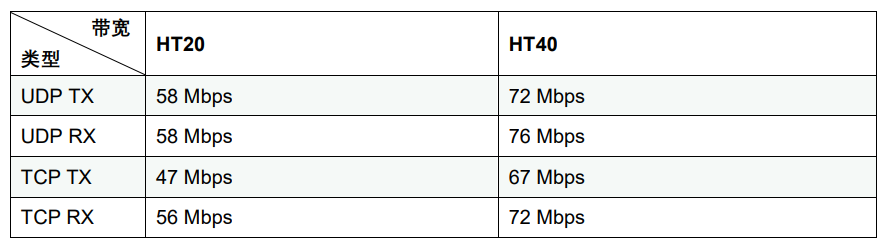

吞吐率数据（1.8 V，40 MHz）
