ASR5505S 拉距吞吐测试报告

前言

关于本文档

本文档旨在提供 Wi-Fi 芯片 ASR5505S（48 pin）拉距吞吐的测试报告。

产品型号

与本文档相对应的产品型号如下：

产品型号	协议	接口	封装
ASR5505S	802.11 b/g/n	SDIO 2.0	QFN 48，6mm × 6mm

版权公告

版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2023.02	V1.0.0	首次发布。

1. 测试说明

1.1 测试方法和注意事项

STA 模式下测吞吐率的测试方法和注意事项：

1. 准备一个测试设备并进入 STA 模式。

2. 设置辅助路由器并设置成对应的 Wi-Fi 协议版本等。

3. 测试设备 Wi-Fi 连接上路由器，使用辅助 PC 通过网线连上路由器。

4. 在测试设备和辅助 PC上 分别运行 iperf 的 server 和 client 模式开始测试。

5. 测试的时候需要记录 iperf 两端的 log。

6. 测试的时候需要记录测试设备端的 rssi。

1.2 测试环境

测试是在地下车库中进行的，测试设备与路由器在一条直线上并且中间无遮挡。

2. 测试环境

2.1 TX吞吐率测试数据

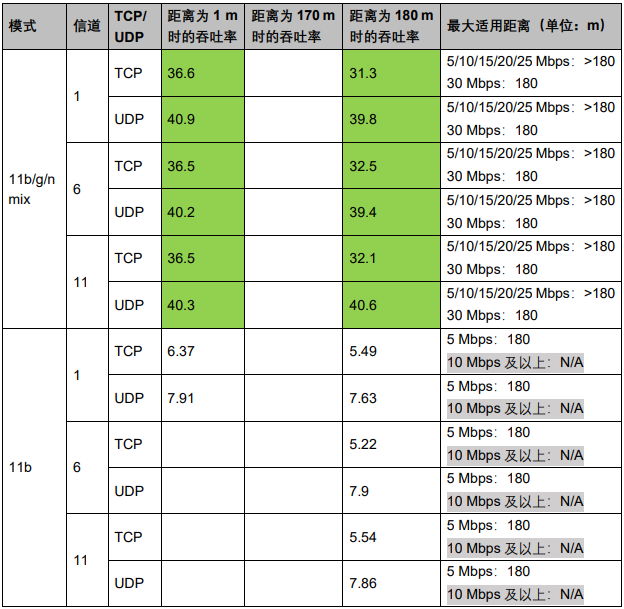

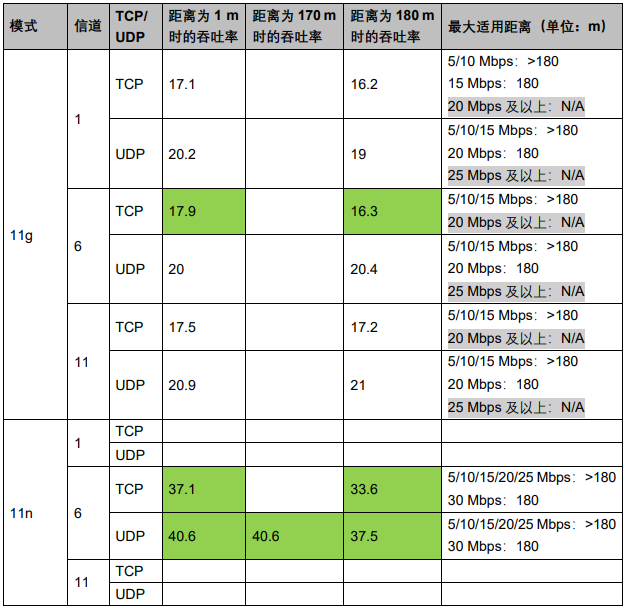

TX 吞吐率数据和据此得出的最大适用距离如下表所示（带宽：HT20，加密：open），表中数据单位为 Mbps。

注意

1. 标灰色表示对应模式下无法达到该速率。

2. 标绿色表示为使用 PC 端跑 iperf 出来的测试结果。

3. 部分适用距离为“ >180 米 ”，是因为地下室长度只有 180 米，无法进一步验证降低速率后的最大距离，所以只能给出大致范围。

4. 空白部分的数据后续补充。

2.2 RX吞吐率测试数据

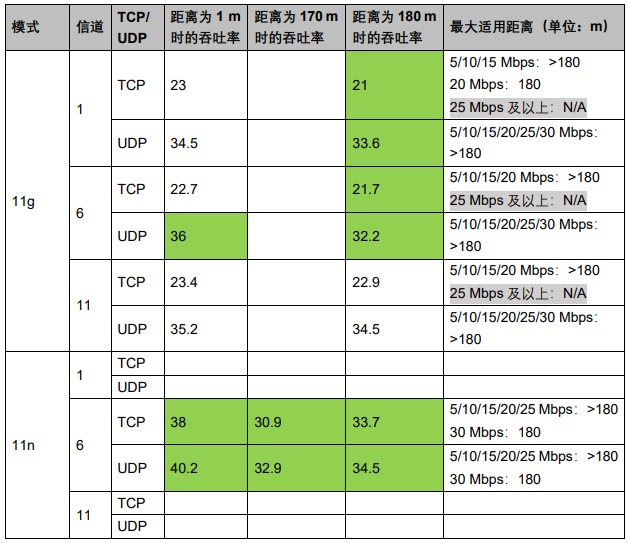

RX 吞吐率数据和据此得出的最大适用距离如下表所示（带宽：HT20，加密：open），表中数据单位为 Mbps。

注意

1. 标灰色表示对应模式下无法达到该速率。

2. 标绿色表示为使用 PC 端跑 iperf 出来的测试结果。

3. 部分适用距离为“ >180 米 ”，是因为地下室长度只有 180 米，无法进一步验证降低速率后的最大距离，所以只能给出大致范围。

4. 空白部分的数据后续补充。
