ASR5505S 高低温射频性能测试报告
前言
关于本文档
本文档旨在提供 Wi-Fi 芯片 ASR5505S 在常温、高温（85℃）和低温（-40℃）下的射频性能测试结果。
产品型号
本文档适用于Wi-Fi 芯片 ASR5505S。
版权公告
版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
翱捷科技股份有限公司
地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2021.01 |
V1.1.0 |
增加频偏测试数据。 |
1. 测试环境搭建

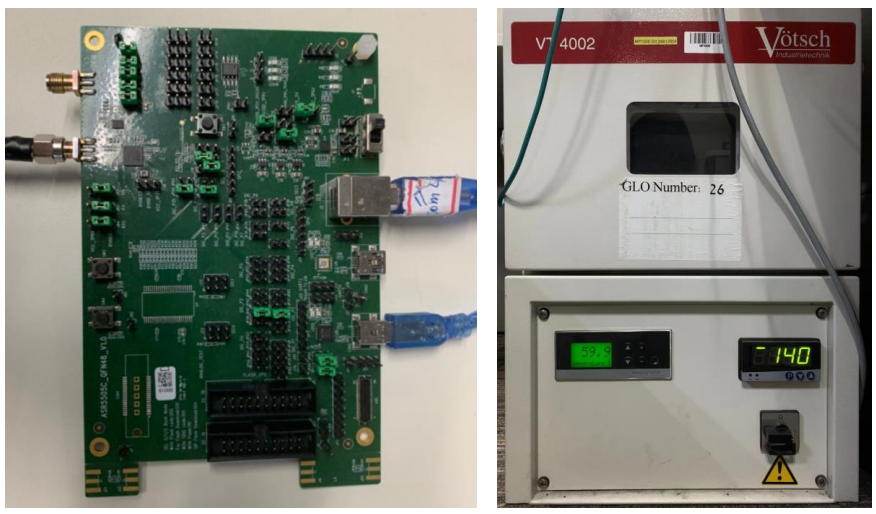

将 cable 线接入 ASR5505S EVB 的天线头，并接好 USB 供电和串口线，然后将板子放入 VOTSCH VT4002 高低温箱中，如下图所示
2. 测试数据
信道 |
速率 |
常温 Power (dBm) |
高温（85℃）Power (dBm) |
低温（-40℃）Power (dBm) |
常温EVM (dB) |
高温（85℃）EVM (dB) |
低温（-40℃）EVM (dB) |
常温频偏（ppm） |
高温（85℃）频偏（ppm） |
低温（-40℃）频偏（ppm） |
|---|---|---|---|---|---|---|---|---|---|---|
1 |
1 M |
18.14 |
16.71 |
18.05 |
-16.39 |
-16.53 |
-16.24 |
-0.46 |
7.41 |
-15.21 |
7 |
1 M |
18.27 |
17.10 |
17.49 |
-16.51 |
-16.75 |
-16.54 |
-0.60 |
7.78 |
-14.63 |
13 |
1 M |
18.05 |
16.93 |
17.54 |
-16.46 |
-16.72 |
-16.49 |
-0.55 |
7.94 |
-14.59 |
1 |
2 M |
18.07 |
16.67 |
17.97 |
-16.57 |
-16.85 |
-16.63 |
-0.60 |
7.99 |
-14.50 |
7 |
2 M |
18.24 |
17.08 |
17.46 |
-16.86 |
-17.12 |
-16.93 |
-0.63 |
8.01 |
-14.53 |
13 |
2 M |
18.05 |
16.94 |
17.52 |
-16.79 |
-17.04 |
-16.84 |
-0.63 |
8.10 |
-14.45 |
1 |
5.5 M |
17.98 |
16.61 |
17.91 |
-16.50 |
-16.55 |
-16.31 |
-0.44 |
8.17 |
-14.55 |
7 |
5.5 M |
18.15 |
17.03 |
17.41 |
-16.21 |
-16.21 |
-16.47 |
-0.59 |
8.27 |
-14.57 |
13 |
5.5 M |
17.96 |
16.89 |
17.49 |
-16.36 |
-16.30 |
-16.40 |
-0.65 |
8.27 |
-14.48 |
1 |
11 M |
17.97 |
16.60 |
17.89 |
-16.35 |
-16.44 |
-16.41 |
-0.60 |
8.26 |
-14.38 |
7 |
11 M |
18.16 |
17.02 |
17.40 |
-16.42 |
-16.33 |
-16.64 |
-0.58 |
8.32 |
-14.50 |
13 |
11 M |
17.96 |
16.88 |
17.47 |
-16.45 |
-16.38 |
-16.57 |
-0.67 |
8.35 |
-14.38 |
1 |
6 M |
18.30 |
16.90 |
18.30 |
-25.24 |
-26.05 |
-26.89 |
-0.61 |
8.31 |
-14.38 |
7 |
6 M |
17.77 |
16.58 |
17.16 |
-27.19 |
-26.07 |
-29.77 |
-0.65 |
8.34 |
-14.57 |
13 |
6 M |
18.11 |
17.05 |
17.61 |
-24.26 |
-25.94 |
-28.25 |
-0.64 |
8.35 |
-14.43 |
1 |
9 M |
18.30 |
16.92 |
18.35 |
-25.86 |
-26.91 |
-27.32 |
-0.61 |
8.39 |
-14.51 |
7 |
9 M |
17.76 |
16.58 |
17.16 |
-27.16 |
-26.09 |
-30.14 |
-0.56 |
8.36 |
-14.63 |
13 |
9 M |
18.12 |
17.06 |
17.59 |
-24.38 |
-26.64 |
-28.75 |
-0.62 |
8.30 |
-14.72 |
1 |
12 M |
18.32 |
16.90 |
18.31 |
-25.95 |
-26.44 |
-27.30 |
-0.51 |
8.24 |
-14.73 |
7 |
12 M |
17.77 |
16.58 |
17.16 |
-27.13 |
-26.26 |
-29.72 |
-0.60 |
8.33 |
-14.59 |
13 |
12 M |
18.04 |
17.05 |
17.58 |
-24.34 |
-26.27 |
-28.82 |
-0.74 |
8.22 |
-14.76 |
1 |
18 M |
18.28 |
16.85 |
18.31 |
-25.23 |
-25.10 |
-27.25 |
-0.63 |
8.27 |
-14.70 |
7 |
18 M |
17.76 |
16.54 |
17.16 |
-27.03 |
-25.47 |
-29.91 |
-0.52 |
8.19 |
-14.71 |
13 |
18 M |
18.03 |
17.03 |
17.59 |
-23.80 |
-25.72 |
-28.54 |
-0.63 |
8.29 |
-14.81 |
1 |
24 M |
17.36 |
16.00 |
17.34 |
-28.48 |
-28.78 |
-29.58 |
-0.58 |
8.31 |
-14.71 |
7 |
24 M |
16.83 |
15.71 |
16.16 |
-29.37 |
-28.35 |
-30.72 |
-0.58 |
8.25 |
-14.76 |
13 |
24 M |
17.13 |
16.04 |
16.605 |
-27.92 |
-28.275 |
-30.125 |
-0.55 |
8.35 |
-14.78 |
信道 |
速率 |
常温Power (dBm) |
高温（85℃）Power (dBm) |
低温（-40℃）Power (dBm) |
常温EVM (dB) |
高温（85℃）EVM (dB) |
低温（-40℃）EVM (dB) |
常温频偏（ppm） |
高温（85℃）频偏（ppm） |
低温（-40℃）频偏（ppm） |
|---|---|---|---|---|---|---|---|---|---|---|
1 |
36 M |
17.44 |
16.06 |
17.35 |
-28.36 |
-28.88 |
-29.24 |
-0.55 |
8.24 |
-14.80 |
7 |
36 M |
16.89 |
15.73 |
16.18 |
-29.05 |
-28.34 |
-30.68 |
-0.51 |
8.24 |
-14.78 |
13 |
36 M |
17.14 |
16.06 |
16.63 |
-27.09 |
-27.95 |
-30.00 |
-0.50 |
8.20 |
-14.84 |
1 |
48 M |
16.38 |
14.90 |
16.33 |
-30.65 |
-30.84 |
-30.72 |
-0.51 |
8.33 |
-14.87 |
7 |
48 M |
15.77 |
14.65 |
15.22 |
-30.68 |
-30.18 |
-31.17 |
-0.58 |
8.27 |
-14.78 |
13 |
48 M |
16.21 |
15.08 |
15.63 |
-30.38 |
-29.73 |
-30.41 |
-0.59 |
8.15 |
-14.91 |
1 |
54 M |
16.39 |
14.98 |
16.39 |
-30.76 |
-30.96 |
-30.74 |
-0.51 |
8.18 |
-14.84 |
7 |
54 M |
15.78 |
14.71 |
15.13 |
-30.57 |
-29.51 |
-31.21 |
-0.49 |
8.24 |
-14.91 |
13 |
54 M |
16.23 |
15.13 |
15.62 |
-30.14 |
-29.60 |
-30.24 |
-0.58 |
8.39 |
-14.79 |
1 |
HT20-0 |
17.55 |
16.19 |
17.53 |
-24.52 |
-24.66 |
-25.49 |
-0.53 |
8.26 |
-14.88 |
7 |
HT20-0 |
17.02 |
15.89 |
16.50 |
-24.96 |
-24.39 |
-27.42 |
-0.54 |
8.39 |
-14.96 |
13 |
HT20-0 |
17.36 |
16.24 |
16.95 |
-24.75 |
-24.51 |
-27.00 |
-0.53 |
8.32 |
-14.97 |
1 |
HT20-1 |
17.61 |
16.24 |
17.58 |
-24.56 |
-24.54 |
-25.05 |
-0.58 |
8.43 |
-14.79 |
7 |
HT20-1 |
17.08 |
15.95 |
16.57 |
-24.96 |
-24.34 |
-26.77 |
-0.48 |
8.28 |
-14.99 |
13 |
HT20-1 |
17.43 |
16.29 |
17.01 |
-25.02 |
-24.48 |
-26.69 |
-0.60 |
8.24 |
-14.89 |
1 |
HT20-2 |
17.61 |
16.24 |
17.58 |
-24.22 |
-24.12 |
-24.98 |
-0.53 |
8.19 |
-14.97 |
7 |
HT20-2 |
17.09 |
15.95 |
16.56 |
-24.77 |
-23.91 |
-26.98 |
-0.53 |
8.27 |
-14.97 |
13 |
HT20-2 |
17.42 |
16.30 |
17.00 |
-24.51 |
-24.11 |
-26.31 |
-0.53 |
8.22 |
-14.91 |
1 |
HT20-3 |
16.41 |
15.00 |
16.40 |
-29.89 |
-30.61 |
-30.36 |
-0.56 |
8.24 |
-15.00 |
7 |
HT20-3 |
15.82 |
14.71 |
15.17 |
-29.94 |
-29.54 |
-30.31 |
-0.50 |
8.26 |
-14.81 |
13 |
HT20-3 |
16.24 |
15.16 |
15.67 |
-29.09 |
-29.36 |
-29.84 |
-0.48 |
8.43 |
-15.05 |
1 |
HT20-4 |
16.38 |
14.95 |
16.33 |
-30.17 |
-30.85 |
-30.28 |
-0.58 |
8.31 |
-14.88 |
7 |
HT20-4 |
15.78 |
14.66 |
15.12 |
-29.82 |
-29.79 |
-30.35 |
-0.57 |
8.19 |
-15.08 |
13 |
HT20-4 |
16.20 |
15.11 |
15.61 |
-29.29 |
-29.57 |
-29.73 |
-0.43 |
8.28 |
-14.92 |
1 |
HT20-5 |
16.39 |
14.97 |
16.40 |
-29.70 |
-30.38 |
-30.21 |
-0.54 |
8.44 |
-15.04 |
7 |
HT20-5 |
15.82 |
14.68 |
15.18 |
-30.02 |
-29.58 |
-30.41 |
-0.63 |
8.28 |
-14.95 |
13 |
HT20-5 |
16.24 |
15.12 |
15.63 |
-29.49 |
-28.98 |
-29.87 |
-0.46 |
8.23 |
-15.12 |
1 |
HT20-6 |
15.91 |
14.55 |
15.89 |
-31.18 |
-31.24 |
-30.67 |
-0.49 |
8.22 |
-14.97 |
7 |
HT20-6 |
15.33 |
14.27 |
14.76 |
-30.68 |
-30.42 |
-30.71 |
-0.61 |
8.20 |
-15.10 |
13 |
HT20-6 |
15.68 |
14.64 |
15.18 |
-30.21 |
-29.91 |
-30.15 |
-0.50 |
8.25 |
-14.99 |
1 |
HT20-7 |
15.89 |
14.54 |
15.87 |
-30.89 |
-31.54 |
-30.77 |
-0.51 |
8.32 |
-15.10 |
7 |
HT20-7 |
15.32 |
14.23 |
14.70 |
-30.25 |
-30.00 |
-30.75 |
-0.53 |
8.18 |
-15.00 |
13 |
HT20-7 |
15.79 |
14.68 |
15.20 |
-30.13 |
-29.86 |
-30.22 |
-0.50 |
8.18 |
-15.01 |
