ASR6601 J-Llink下载用户指南
前言
关于本文档
本文档主要提供 IoT LPWAN SoC 芯片 ASR6601 通过 J-Link 进行下载的用户指南。
读者对象
本文档主要适用于以下工程师：
单板硬件开发工程师
软件工程师
技术支持工程师
产品型号
与本文档相对应的产品型号如下：
型号 |
Flash |
SRAM |
内核 |
封装 |
频率 |
|---|---|---|---|---|---|
ASR6601SE |
256 KB |
64 KB |
32-bit 48 MHz Arm China STAR-MC1 Processor |
QFN68, 8*8 mm |
150 ~ 960 MHz |
ASR6601CB |
128 KB |
16 KB |
32-bit 48 MHz Arm China STAR-MC1 Processor |
QFN48, 6*6 mm |
150 ~ 960 MHz |
ASR6601SER |
256 KB |
64 KB |
32-bit 48 MHz Arm China STAR-MC1 Processor |
QFN68, 8*8 mm |
150 ~ 960 MHz |
ASR6601CBR |
128 KB |
16 KB |
32-bit 48 MHz Arm China STAR-MC1 Processor |
QFN48, 6*6 mm |
150 ~ 960 MHz |
版权公告
版权归 © 2024 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
防静电警告
静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。
翱捷科技股份有限公司
地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2024.03 |
V1.0.1 |
更新了章节 2 的部分描述。 |
1. J-Link支持包安装

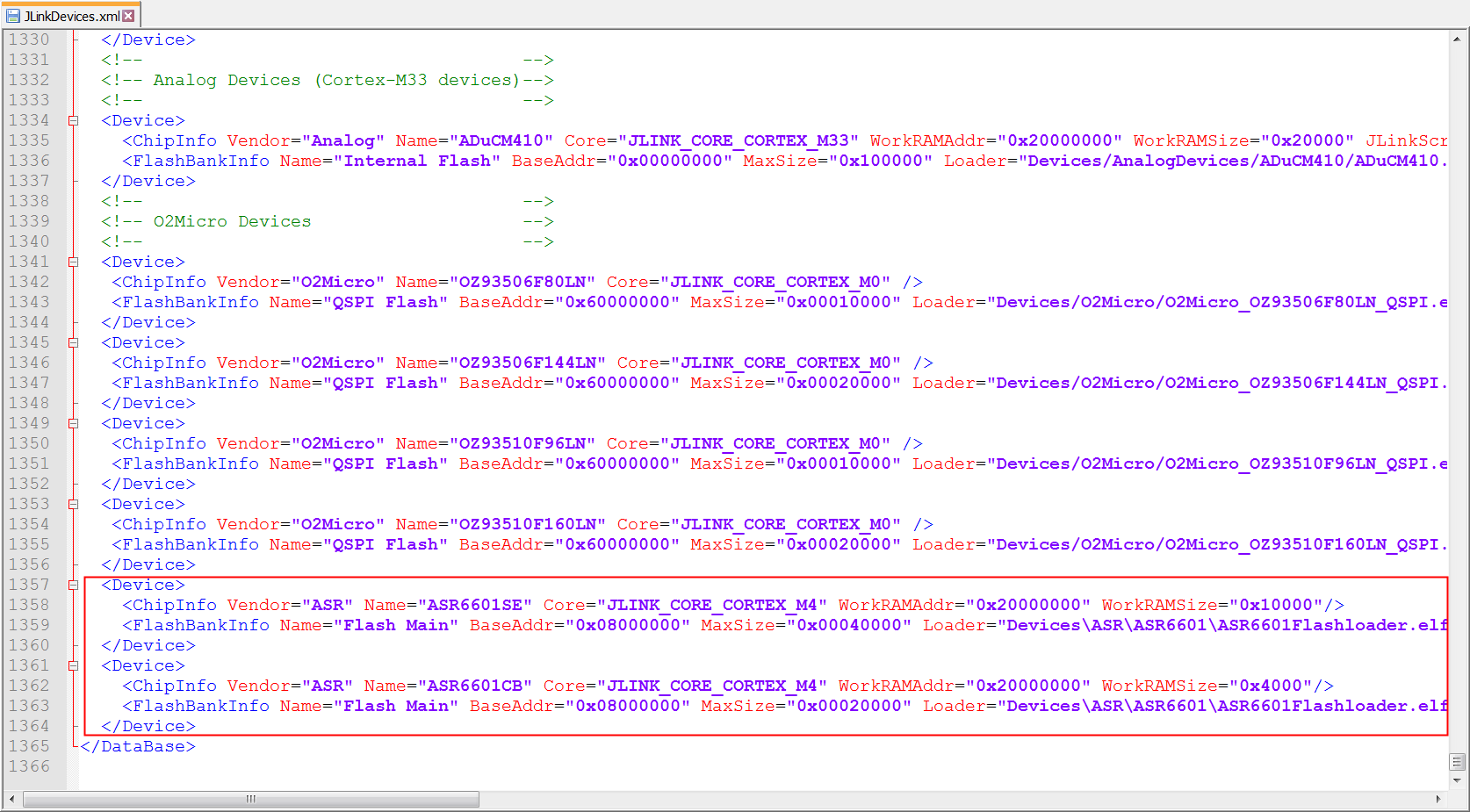

ASR6601 支持标准 SWD 接口，可通过 J-Link 进行烧录。烧录前，需要添加 ASR6601 到 J-Link 的设备列表中。拷贝 SDK 的 tools/JLink/Devices 目录下的 ASR 目录到 J-Link 安装目录的 Devices 目录下，并将 tools/JLink/JLinkDevices.xml 文件中末尾关于 ASR6601 的设备描述添加到 J-Link 目录下的 JLinkDevices.xml 文件中。
2.J-Link下载

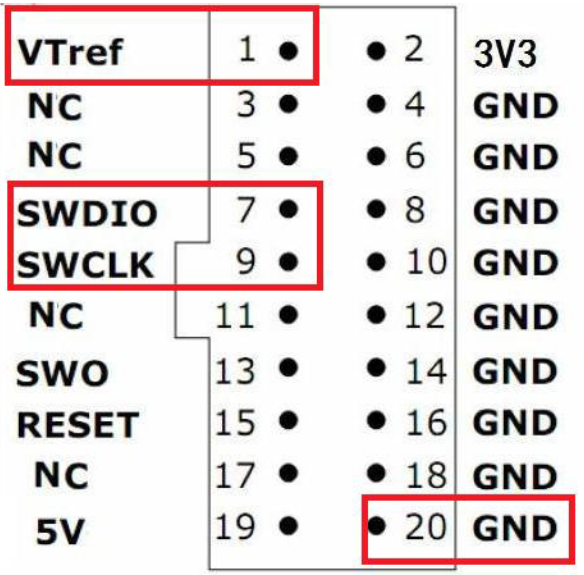

安装完 J-Link 支持包后就可以使用 J-Link 烧录了。将 ASR6601 的 SWD、SWC 引脚分别与 J-Link 的 SWDIO、SWCLK 引脚连接，共地。
注意，J-Link 的 RESET PIN 禁止接到 ASR6601 的 RESET 管脚上，可能存在 flash 擦除的风险。
使用 JFlash 打开 SDK 的 tool/JLink/JFlash 目录下的 ASR6601 JFlash 工程，即可烧录。
