ASR6601 OTA 升级说明

前言

关于本文档

本文档主要对 IoT LPWAN SoC 芯片 ASR6601 SDK 中的 OTA 升级 Demo 程序进行说明。

产品型号

与本文档相对应的产品型号如下：

型号	Flash	SRAM	内核	封装	频率
ASR6601SE	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CB	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz
ASR6601SER	256 KB	64 KB	32-bit 48 MHz Arm China STAR-MC1	QFN68, 8*8 mm	150 ~ 960 MHz
ASR6601CBR	128 KB	16 KB	32-bit 48 MHz Arm China STAR-MC1	QFN48, 6*6 mm	150 ~ 960 MHz

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

文档修订历史

日期	版本号	发布说明
2020.06	V0.1.0	首次发布。
2020.10	V0.2.0	更新 1.1 节的硬件连接示例图。
2021.01	V1.1.0	删除第 1 章的概述，将其内容合并到前言 “关于本文档” 部分。
2021.06	V1.2.0	在 1.1 节中增加已验证过的 Android 手机型号。

1. 准备

1.1 硬件准备

必需硬件列表如下：

ASR6601 demo 板 2 个
天线 2 根
USB 线 2 根
USB 转接头 1 个
Android 手机 1 台，已验证通过的 Android 手机型号如下：
- 华为 Mate 20 Pro，Android 版本 10，EMUI 版本 11.0.0
- 华为 nova，Android 版本 10，EMUI 版本 11.0.0
- 华为麦芒 6，Android 版本 8，EMUI 版本 8.0.0
- 小米 MIX 2S，Android 版本 9，MIUI 版本 11.0.3
PC 机 1 台

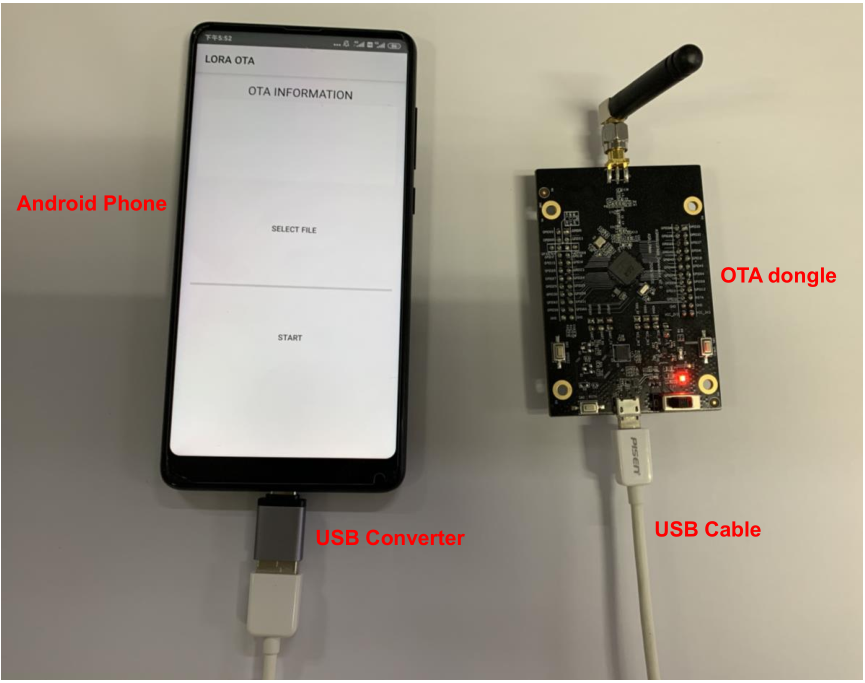

手机端连接图

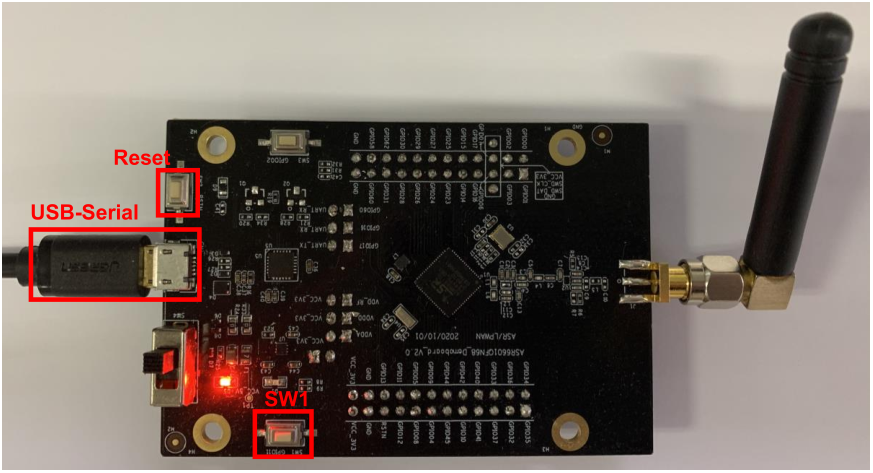

目标板连接图

1.2 软件准备

1.2.1 OTA Dongle 软件准备

OTA dongle 代码在 projects\${DEMO_BOARD}\examples\ota\dongle 目录下，其中 ${DEMO_BOARD} 为 OTA dongle 的板子名称，如 ASR6601SE-EVAL 对应为 ASR6601SE/SER 开发板，ASR6601CB-EVAL 对应为 ASR6601CB/CBR 开发板。

将对应代码编译并烧录到 OTA dongle 板。

1.2.2 目标板软件准备

目标板软件分为两部分：OTA bootloader 和 app 代码。

OTA bootloader

OTA bootloader 代码在 projects\${DEMO_BOARD}\examples\ota\bootloader 目录下，其中 ${DEMO_BOARD} 为目标板的板子名称，如 ASR6601SE-EVAL 对应为 ASR6601SE/SER 开发板，ASR6601CB-EVAL 对应为 ASR6601CB/CBR 开发板。将对应代码编译并烧录到目标板的 0x08000000 地址。
APP

App 代码就是最终要升级的代码，使用任意代码均可，在本文档中，使用 uart_printf 工程作为示例。

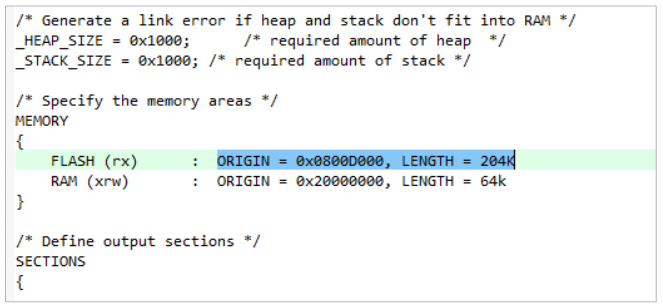

修改 uart_printf 工程的 gcc.ld 文件，将 FLASH 起始地址修改为 0x0800D000，并编译修改后的工程，编译完成后，将生成的工程文件，复制到手机上。

链接描述文件

1.2.3 手机端准备

LoRa OTA APP 对应代码在 projects\ASR6601SE-EVAL\examples\ota\android_app 目录下（APP 没有板子区分，ASR6601SE-EVAL 和 ASR6601CB-EVAL 目录下的代码相同）。

把 apk 包 拷贝到手机上，然后进行安装。

2. 升级过程

2.1 使目标板进入 OTA bootloader

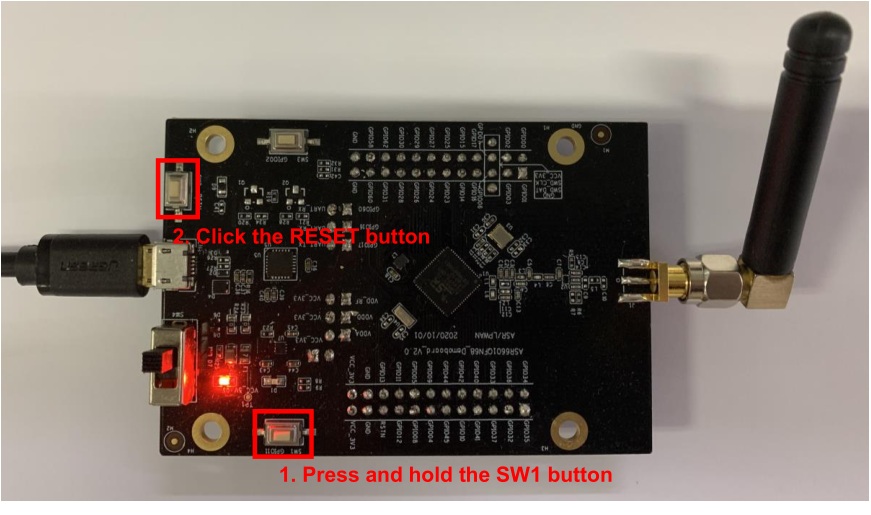

按住目标板的 SW1 按钮，然后重启，使目标板进入 OTA bootloader。

2.2 打开 APP

使用 USB 转接头连接手机和 OTA dongle 后，打开 APP，界面显示如下图：

备注

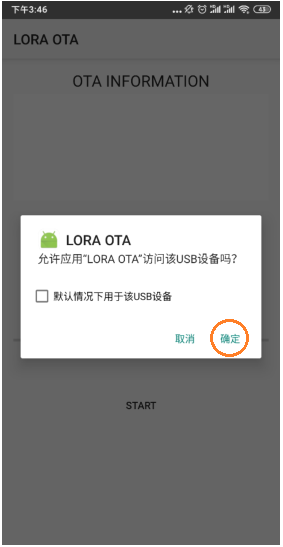

连接 OTA dongle 时，如果出现下图中的 USB 设备访问提示，请点 “确定”。

关于主界面图中的红色标注，说明如下：

标注为 1 的区域为显示 OTA 升级过程中的信息。
标注为 2 的按钮为选择升级文件的按钮。
标注为 3 的地方为进度条，表示 OTA 的进度。
标注为 4 的按钮为开始进行 OTA 升级的按钮。

2.3 选择升级文件

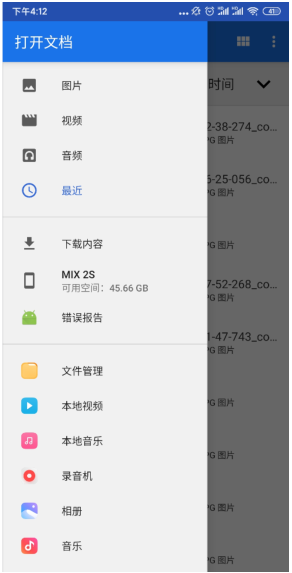

点击主界面中的 “SELECT FILE” 按钮，出现如下文件浏览界面：

进入到 bin 所在的目录，选择 bin 文件。如下图所示：

选择 bin 文件之后，返回主界面，界面会有已选中升级文件的提示：

2.4 开始升级

点击 “START” 按钮开始升级：

升级成功后，APP 提示 “OTA: done”，同时，目标板端打印：hello world

3. OTA dongle AT命令说明

3.1 AT命令一览

命令	说明
AT+FREQ	设置频率
AT+CFG	配置参数
AT+TX	发送数据
AT+RX	进入接收模式
AT+DATA	收到数据后，上报数据

3.2 AT命令描述

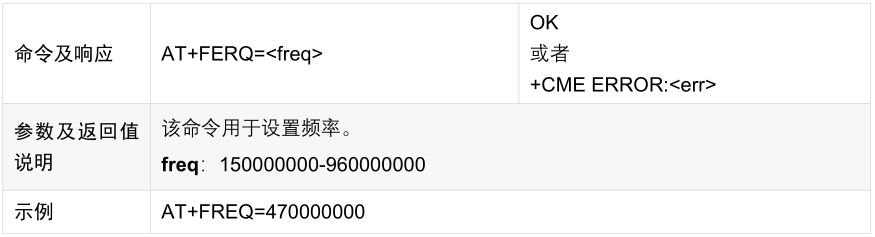

3.2.1 AT+FREQ

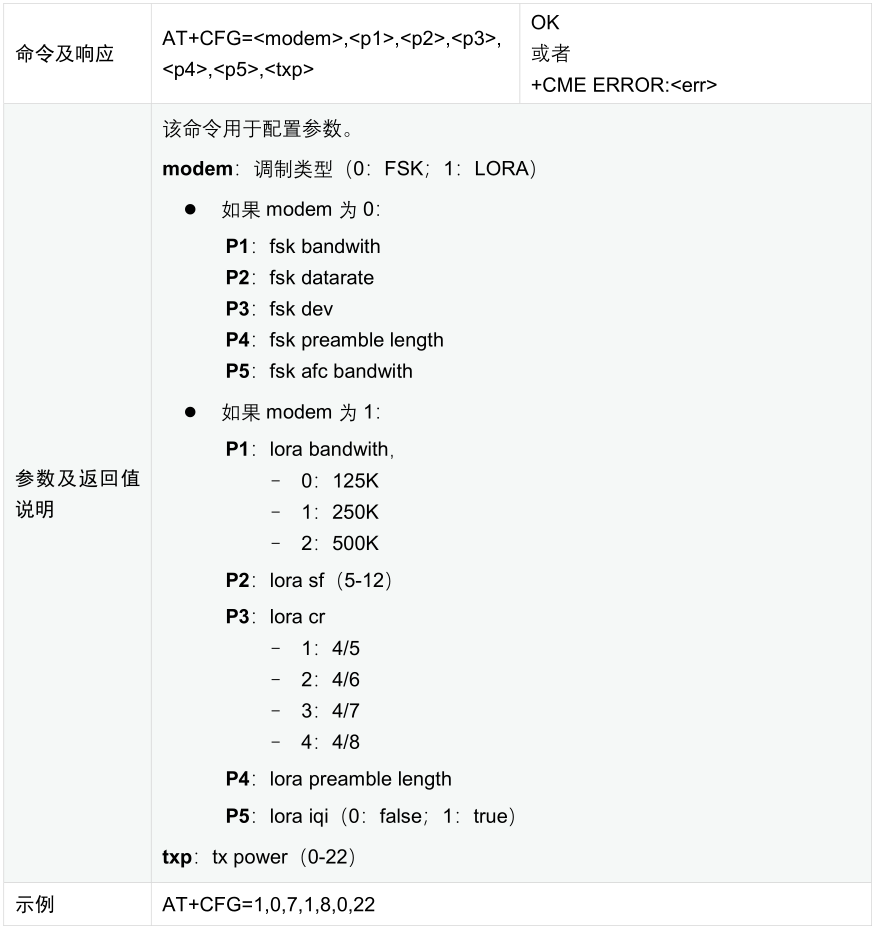

3.2.2 AT+CFG

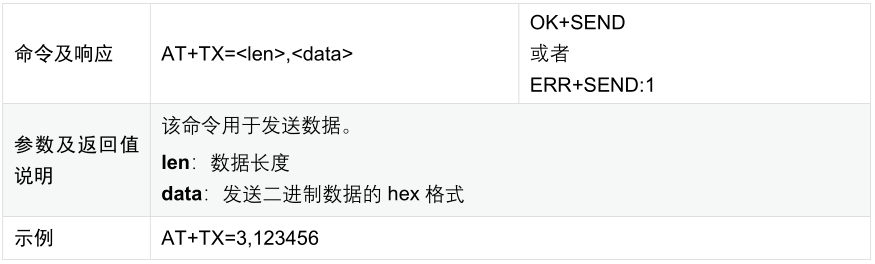

3.2.3 AT+TX

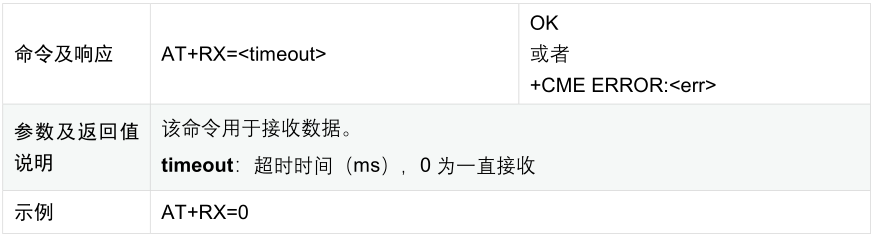

3.2.4 AT+RX

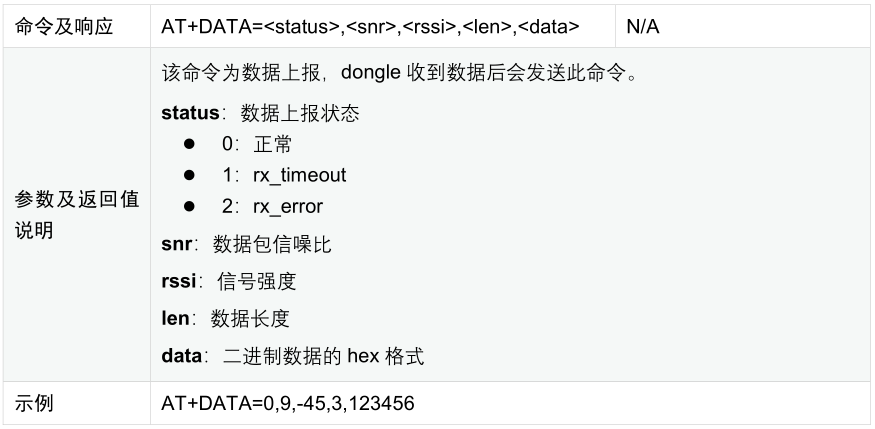

3.2.5 AT+DATA

4. OTA bootloader命令说明

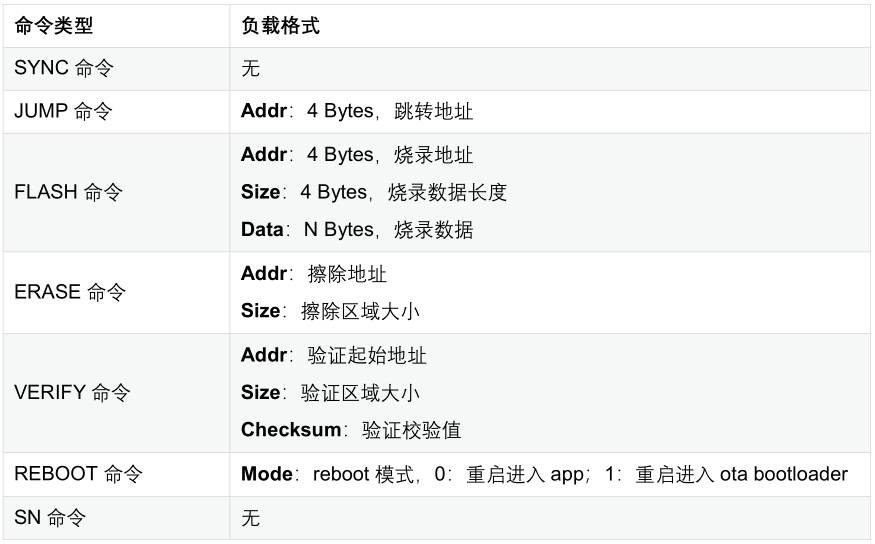

4.1 命令一览

命令	命令编号	说明
SYNC	1	SYNC命令，判断是否连接正常
JUMP	2	跳转命令
FLASH	3	烧录命令
ERASE	4	擦除命令
VERIFY	5	验证命令
REBOOT	12	重启命令
SN	13	读序列号命令
