ASR5505S 开发板使用指南

前言

关于本文档

本文档旨在介绍 ASR5505S 芯片开发所用的 SDIO CARD 开发板的硬件配置。

读者对象

本文档主要适用于以下工程师：

  • 单板硬件开发工程师

  • 软件工程师

  • 技术支持工程师

产品型号

本文档对应的产品型号如下：

产品型号

协议

接口

封装

ASR5505S

802.11 b/g/n

SDIO 2.0

QFN 48, 6mm x 6mm

版权公告

版权归 © 2024 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期

版本号

发布说明

2024.05

V1.0.0

首次发布。

1. 概述

本文旨在介绍 ASR5505S 透传芯片开发板的硬件功能使用说明以及相关测试指令，帮助用户快速了解并使用该开发板配合用户的 HOST 平台进行应用开发以及验证测试。

ASR5505S 开发板搭配了标准 SD 卡接口，可以直接插入带有标准 SD 卡槽的设备，无需进行额外的连线，同时也提供了 SDIO 的对应引脚，多种选择满足不同用户场景。



2.组件介绍

2.1 硬件介绍

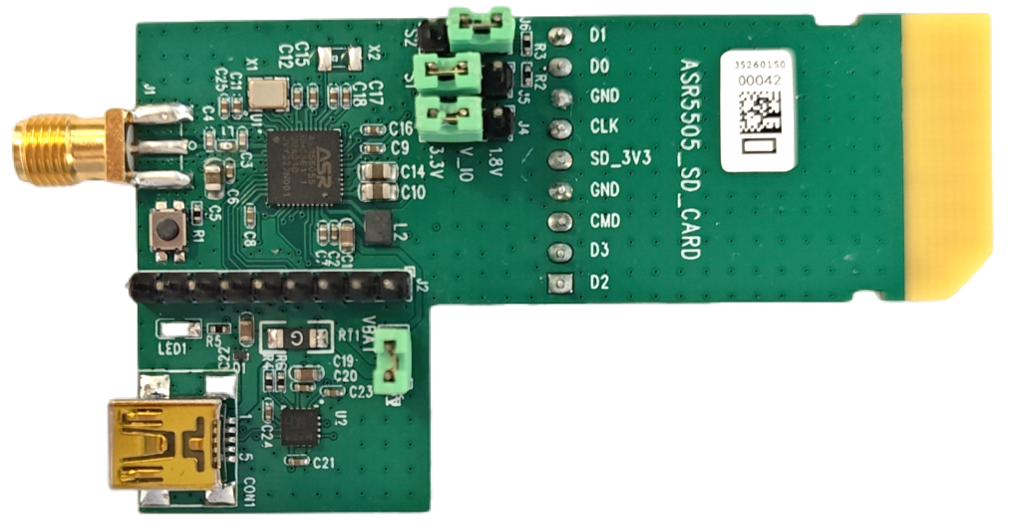

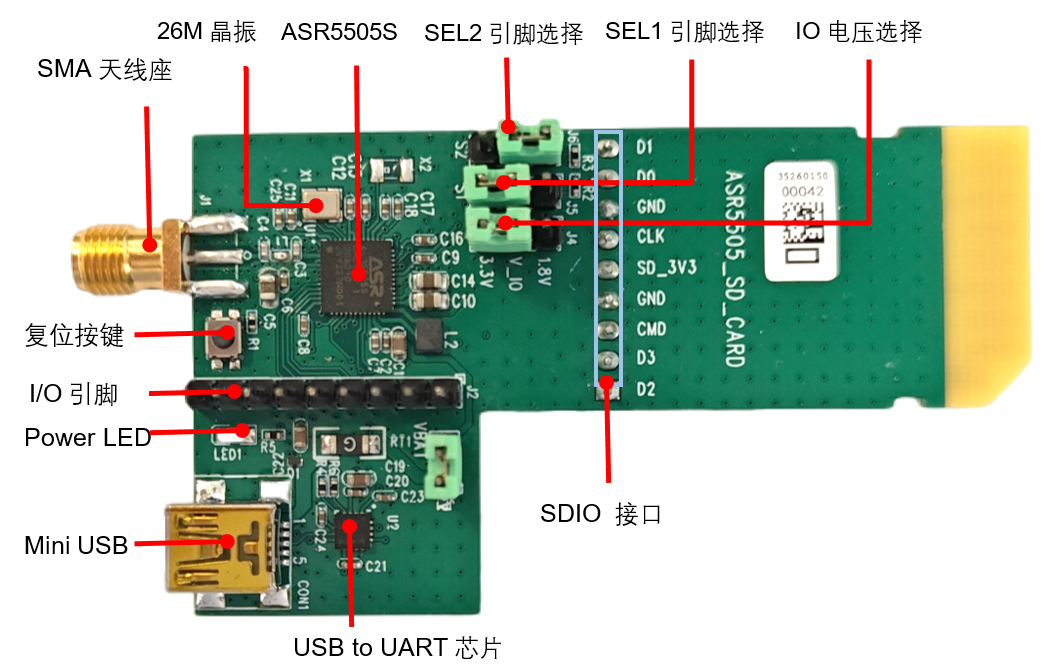

ASR 提供的开发板如图 2-1 所示：


开发板的主要器件从左至右主要模块描述见下表描述：

主要组件

功能

晶振

开发板目前使用 26M 晶振

ASR5505S

ASR 提供的 Wi-Fi 透传芯片

SEL2 引脚选择

SDIO 模式选择引脚，上电时接 H 端，SEL1 接 L 端进入 SDIO 模式

SEL1 引脚选择

烧录模式选择引脚，上电时接 H 端，SEL2 接 L 端进入烧录模式

IO 电压选择

支持 3.3 V和 1.8 V 电压选择。

SDIO 接口

排序兼容标准 SD 卡接口，与 HOST 端通信。

USB to UART芯片

单芯片 USB 至 UART 转换芯片

Mini USB 端口

USB 接口，可用作开发板的供电电源，或连接 PC 和开发板的通信接口

Power LED

电源指示 LED，开发板通电后，绿色灯亮起

I/O 引脚

I/O 引脚主要提供串口通信引脚、晶振选择引脚以及Deep Sleep唤醒引脚，功能介绍见2.2 引脚功能章节

复位按键

复位按键

SMA 天线座

注意实际使用 Wi-Fi 功能要带上天线，否则射频功能会出现异常

2.2 引脚功能

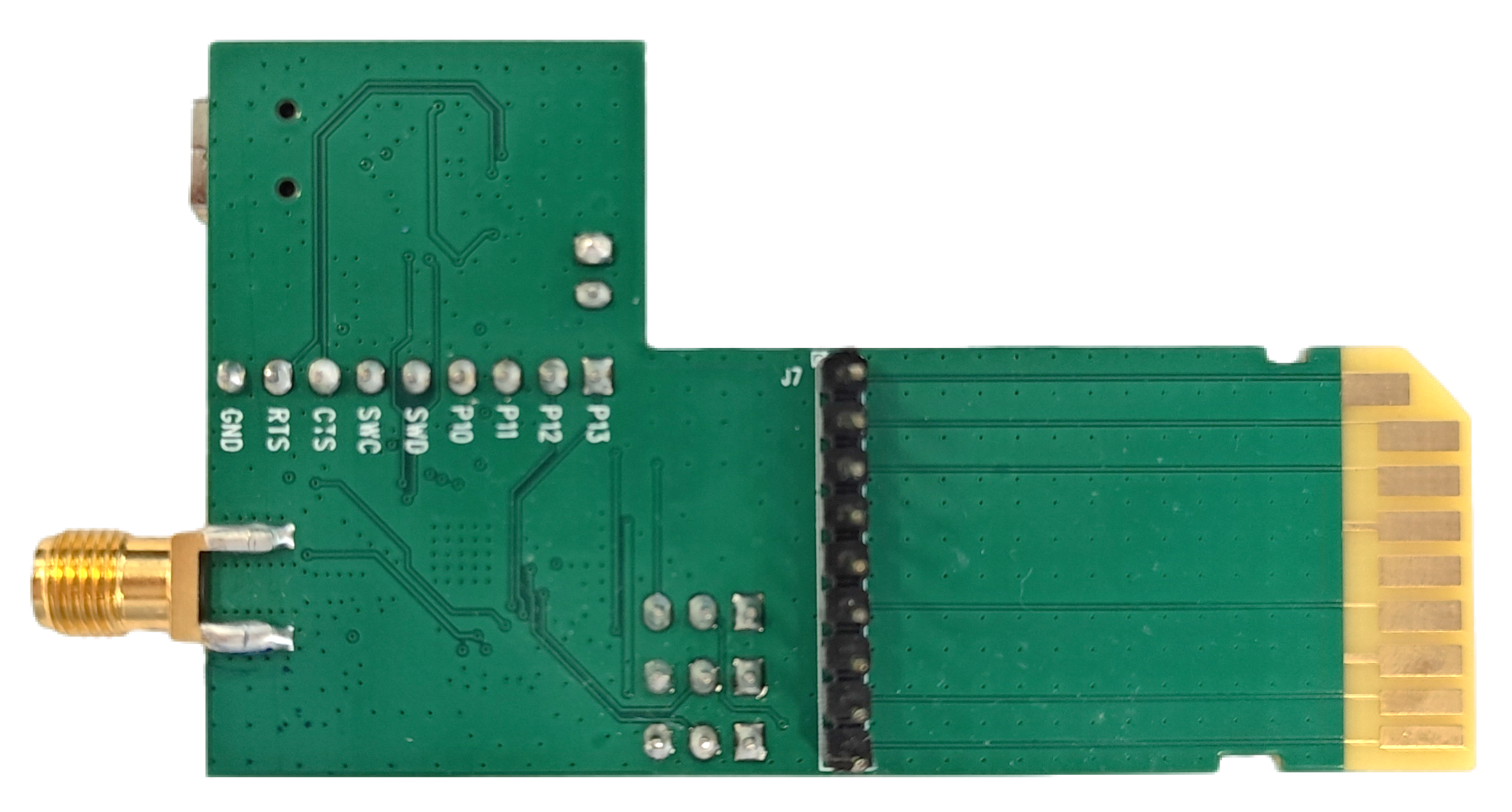

下面两表列出了开发板 J2 排针的名称和功能，引脚丝印见开发板的背面。

名称

功能

P13

PAD_13

P12

PAD_12

P11

PAD_11

P10

PAD_10

SWD

SWD

SWC

SWC

CTS

USB转UART芯片CTS

RTS

USB转UART芯片RTS

GND

GND

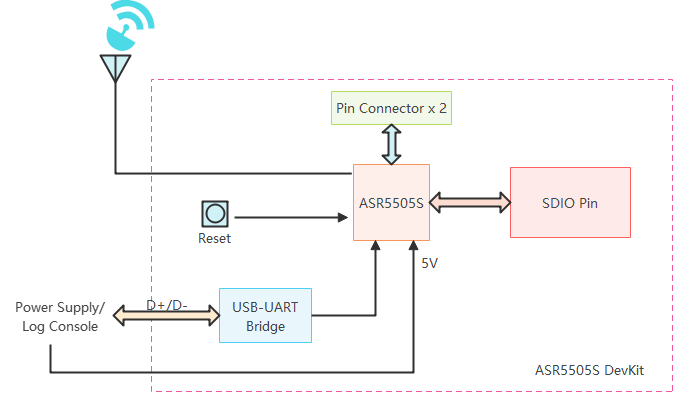

2.3 硬件框图


2.4 硬件设置

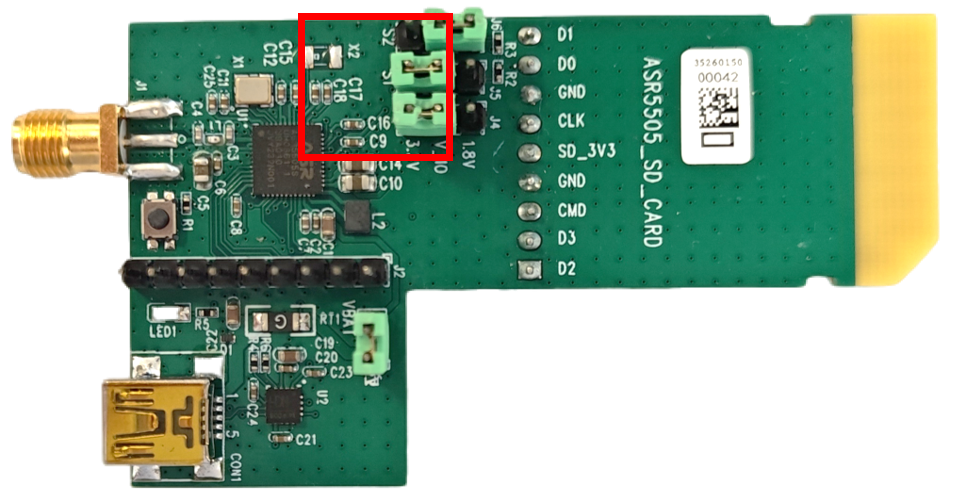

硬件设置主要是通过以下三组跳线帽来选择（下图红框部分），其中包括运行模式设置和 SDIO 的引脚电压选择。


  • 运行模式选择见 2.5 运行模式章节。

  • SDIO 引脚电压选择包括 3.3 V 和 1.8 V，主要是为了适配不同 HOST 平台的 SD 卡槽的电压模式。

2.5 运行模式

运行模式主要通过 SEL 引脚选择跳线帽的组合来实现的，目前开发板提供以下几种运行模式：

  • UART 烧录模式：从 UART1 下载 ATE 固件到 SRAM 中。

  • SDIO 模式：上电进入 SDIO 运行模式。

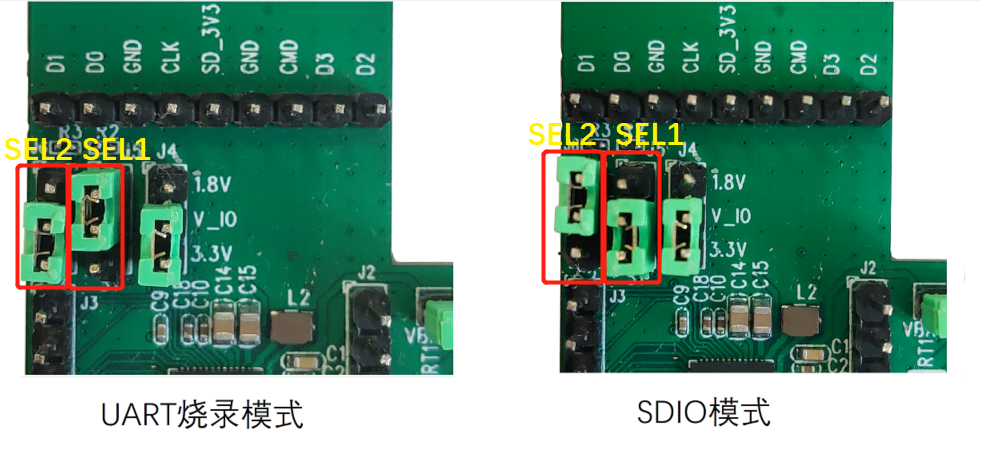

    运行模式

    SEL2 (PAD15)

    SEL1 (PAD14)

    UART烧录模式

    L

    H

    SDIO模式

    H

    L


注意

  1. UART 烧录模式是为了用于产线 ATE 测试使用，正常运行时要确保 SEL2 跳线帽接到 H 端，SEL1 跳线帽接到 L 端，使开发板在上电后正确进入 SDIO 模式。

  2. 开发板正常运行时需要注意开发板 HOST 端的上电顺序：

    1. SEL2 跳线帽接到 H 端，SEL1 跳线帽接到 L 端；

    2. 将开发板用 USB 供电，HOST 端断电；

    3. 按下开发板的 reset 按键，使开发板进入 SDIO 模式；

    4. HOST 端上电；

    5. 等待 HOST 将固件通过 SDIO 接口下载到芯片 SRAM。

2.6 ATE烧录

2.6.1 DOGO工具烧录

DOGO 工具支持 UART 烧录和 SDIO 接口烧录，两种接口烧录方式的固件不同（固件命名会区分 uart 和 sdio），但是固件在 DOGO 工具存放位置是相同的。

工具：使用 DOGO_VP2.4.6 及以上版本

烧录接口

ATE固件名称

UART

ASR5505S_sram-ate_v1.9.10_common_uart1.bin

SDIO

ASR5505S_sram-ate_v1.9.10_common_sdio.bin

固件存放位置：

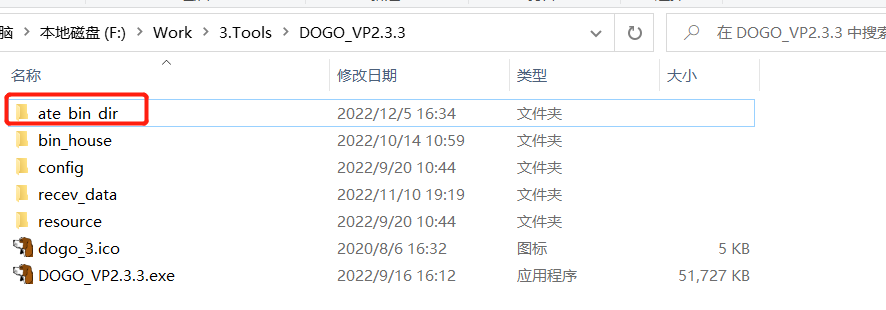

将 ATE 固件放置在 DOGO 工具 ate_bin_dir 目录下，如需更名需要保留 ate 字样，如重命名为 ate_sram_v1.3.6.bin 或 sram_ate.bin 等。


注意

ate_bin_dir 文件夹不可重命名。

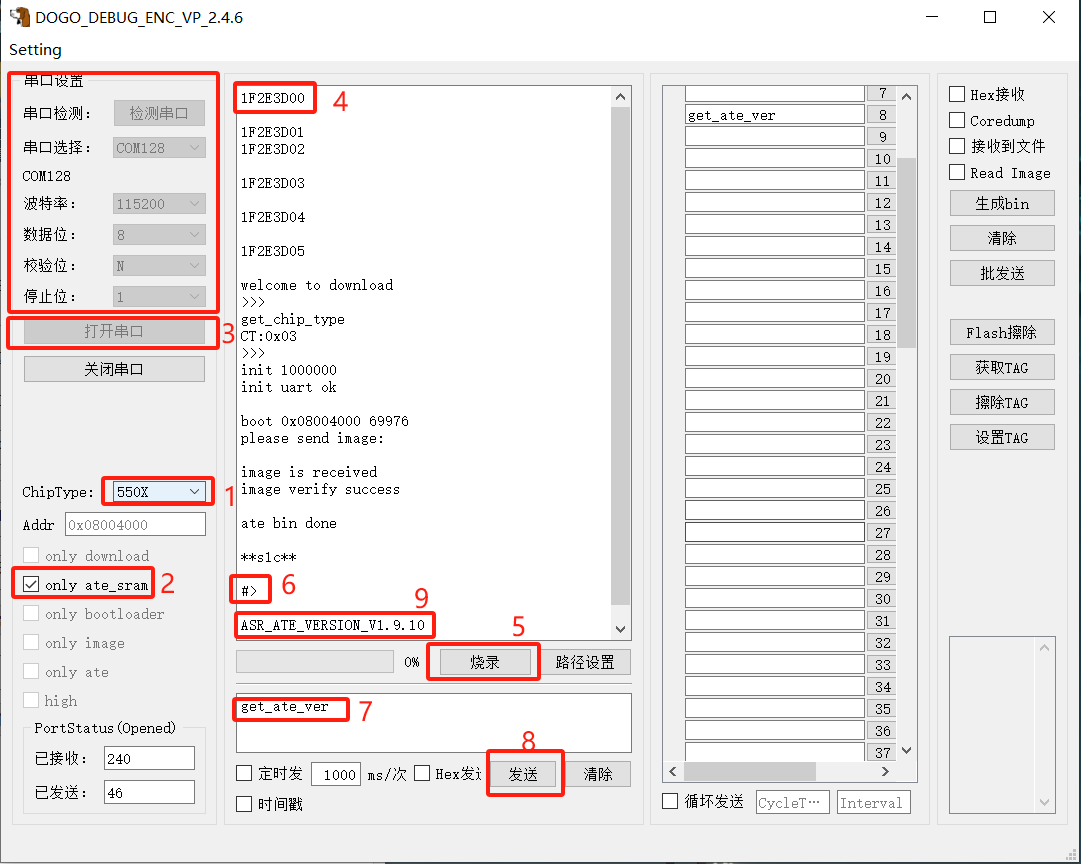

UART烧录

打开工具，按照下列步骤进行：

  1. 选择 ChipType 为 550X

  2. 勾选 only_ate_sram

  3. 打开串口

  4. 板子复位（参考表 2-3，进入 UART 烧录模式），出现 1F2E3D00，表示进入烧录模式

  5. 点击烧录

  6. 出现#>后，表示烧录完成

  7. 发送 get_ate_ver，出现“ATE_ASR_VERSION”已处于 ATE 模式，可以继续进行测试

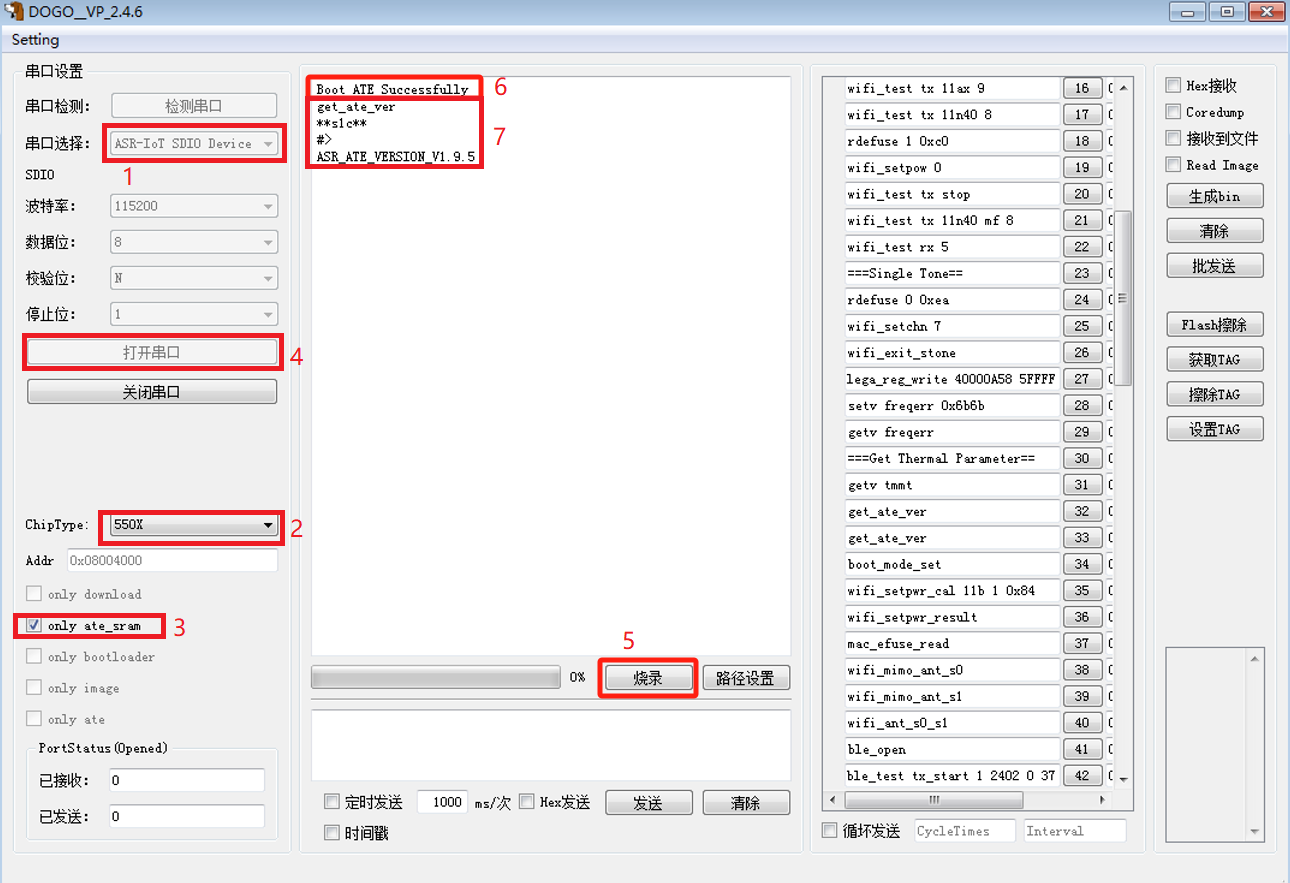

SDIO烧录

打开工具，按照下列步骤进行：

  1. 串口选择“ASR-IoT SDIO Device”

  2. 选择 ChipType 为 550X

  3. 勾选 only_ate_sram

  4. 打开串口

  5. 板子复位（参考表 2-3，进入 SDIO 模式），点击烧录

  6. 出现“Boot ATE Successfully”后，表示烧录完成

  7. 发送 get_ate_ver，出现“ASR_ATE_VERSION_V1.x.x”已处于 ATE 模式，可以继续进行测试


注意

  1. 测试过程不要掉电。

  2. SDIO 烧录需要在 Win7 版本的台式机上外接 PCIe 转 SDIO 的转接板，并安装 ASR 提供的驱动，Windows 驱动安装请参考《ASR_SDIO产测Windows驱动安装及自动化产测说明》。

2.6.2 Linux 驱动烧录

DOGO 工具烧录 ATE 固件适用于两种场景：一种是单模组的情况，另一种是产品板上引出了测试点可以通过 PC 端进行验证的情况。如果芯片或模组已经焊接到产品板上，在生产过程中不方便使用上位机测试，或者希望通过产品板测试程序来进行测试，那么可以使用加载 Wi-Fi 驱动的方式下载 ATE 固件。在产品板上，可以使用 echo 指令下发射频测试指令进行 ATE 测试。在产品开发阶段，可以先使用 ASR 提供的开发板进行验证。具体操作步骤如下：

  1. 移植并编译 Wi-Fi 驱动

    Wi-Fi 驱动移植请参考《ASR 透传系列_Wi-Fi 驱动移植和使用指南》文档。

  2. 将 ATE 固件放到 /lib/firmware 目录下

    ATE 固件重命名为 ate_sdio_asr5505.bin，并放置到 /lib/firmware 目录下。


  1. 加载驱动

使用如下命令加载驱动：

insmod asr5505.ko downloadfw=1 downloadATE=0 driver_mode=1

加载驱动成功后，在 Linux 系统上会出现一个 /sys/module/asr5505/parameters/ate_at_cmd 的节点


  1. 发送测试指令

使用 echo 指令向 5505的ate_at_cmd 节点发送 ATE 指令，如下例所示：

echo “get_ate_ver” > /sys/module/asr5505/parameters/ate_at_cmd

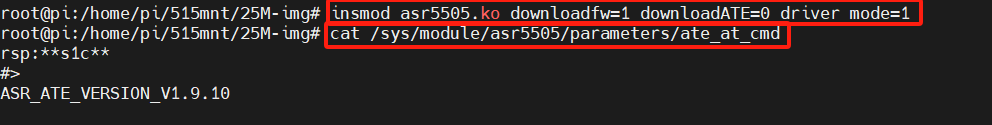

等待大概 600 ms 左右，使用 cat 指令打印节点信息，就会打印上述指令执行的结果，如下所示：

cat /sys/module/asr5505/parameters/ate_at_cmd


射频测试指令请参考《ASR550X 系列_射频测试指南》。

3. 软件资源

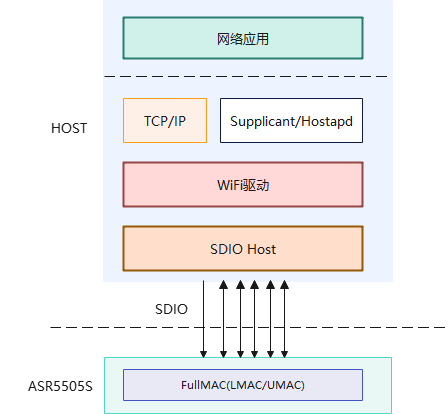

3.1 软件框图

ASR5505S 透传芯片区别于传统的 IOT 方案，芯片没有内置 Flash，固件运行在芯片的 SRAM 上，当设备上电时，固件通过 SDIO 接口从主机上下载到芯片 SRAM 中。


3.2 通信流程

ASR5505S 对于 Host 端来说是一个 SDIO 接口的卡设备，所以在 Host 上电时需要注册卡设备，通过 SDIO 的 CMD 线进行卡设备扫描、初始化卡设备等流程。

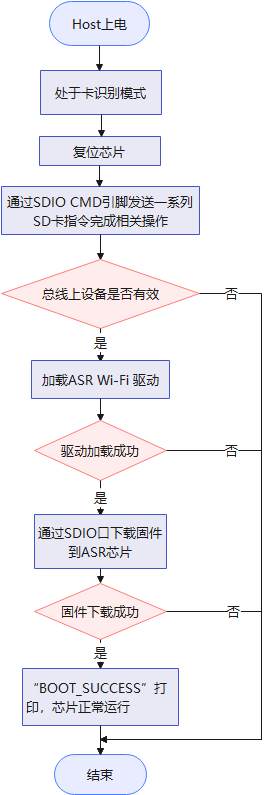

不同的 Host 端系统对于卡识别的方式有区别，需要根据实际的系统来操作。下图是 Linux 系统下对 ASR5505S 初始化的通信流程图；当完成卡注册后，会加载 Wi-Fi 驱动，加载驱动时会将 ASR5505S 的固件通过 SDIO 接口下载到芯片的 SRAM 中，下载成功后即可通过上层应用操作 Wi-Fi 相关功能。


3.3 Wi-Fi 驱动移植

Wi-Fi 驱动移植请参考文档：《ASR 透传系列_Wi-Fi 驱动移植和使用指南》。
