ASR5502X 系列 FreeRTOS 平台开发指南

前言

关于本文档

本文档为用户提供 ASR5502X 系列 Wi-Fi 芯片基于 FreeRTOS 平台的开发指南。阅读本文档前，请先阅读芯片的技术规格书 ASR550X Datasheet ，以便对 ASR5502X 系列芯片形成一定的了解。

产品型号

本文档适用于 ASR IoT 5502X 系列 Wi-Fi 芯片。

版权公告

版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期

版本号

发布说明

2020.11

V1.1.0

1. Flash

ASR5502X 内置 2M flash，每个 block 大小为 4 KB。

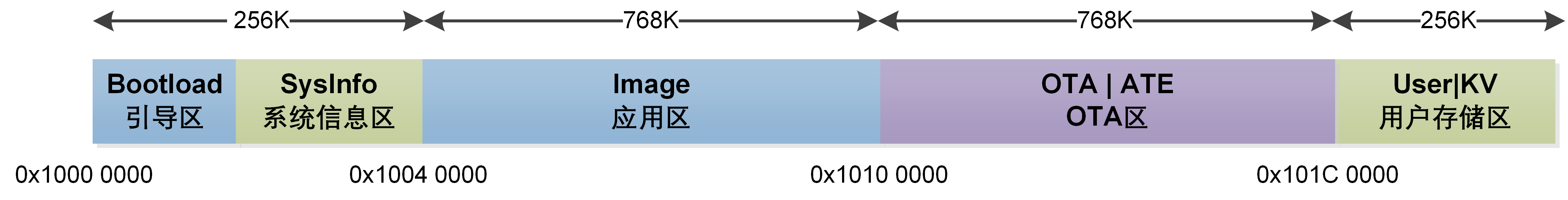

ASR5502X 的 flash 分区如下图所示（实际分区可能略有差异，具体可查看 lega_board.c 中的分区定义）：


  • 引导区

    分区大小 64 KB，开始位置 0x1000 0000，bootload.bin 烧录到此分区。

  • 系统信息区

    分区大小 192 KB，有一部分暂未使用可预留给用户（用户优先使用用户存储区），具体可咨询 ASR 原厂。

    分区为系统所使用，例如：系统启动引导，RF校准标识。

  • 应用区

    分区大小 768 KB，开始位置 0x1004 0000，应用程序 image.bin 烧录到此分区。

  • OTA 区

    分区大小 768 KB，开始位置 0x1010 0000，OTA 在线升级时保存从云端获取到的 ota 数据。

    OTA 升级的策略有两种，具体可参见 ASR5502X 系列 OTA 功能开发指导 。

    生产时需要进行 RF 校准以及保存Mac地址等信息，此功能在设备端有独立的程序 ate.bin, 由于生产时不会用到 OTA 功能，所以 ate.bin 文件会暂时烧录到此区。

备注

第一次 OTA 升级时会将厂测用的 ate.bin 覆盖掉。

  • 用户存储区

    分区大小 256 KB，开始位置 0x101C 0000。分区可分为 User 和 KV 区，用户可适当调整两个分区大小。

注意

  • 在地址映射 OTA 升级时，image 分区和 OTA 分区是不断交换的，具体可参见 ASR5502X 系列 OTA 功能开发指导 。

  • 建议不要轻易更改分区 layout 定义，否则有造成数据丢失的风险，如果开发者需要修改分区表大小或者增加新的分区，则 bootload/SysInfo/Image/ATE 这几个分区的开始位置不能变。

2. RAM

ASR5502X 系列产品内置 256 KB RAM。

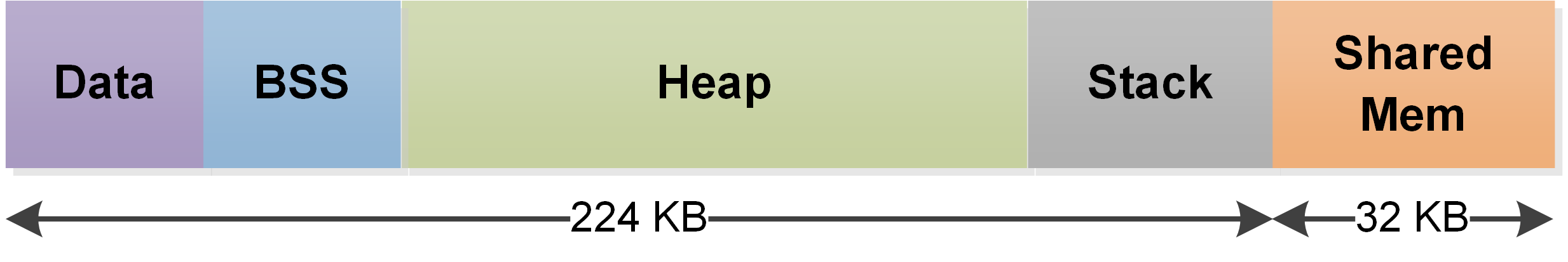

RAM 划分为：data、bss、heap、stack、sharedMem 几个段，其布局如下图所示（其中 SharedMem 段给Wi-Fi 协议栈使用）：


用户可用的 RAM 还剩多少，与 FreeRTOS 系统以及支持功能相关，用户可等平台跑起来后通过 AT 指令 vtasklist 查看准确的数据，如下图所示：


目前 release SDK 的大致情况为：除 Freertos/lwip/asr wifi 协议栈后，大约是 130 KB。

3. Efuse

ASR5502X 系列内置 4K bits 的 efuse 存储。efuse 区域的值只能写一次，可多次读。对 efuse 进行写操作时，必须先打开 LDO。

efuse 的 layout，如下表所示：

eFuse Byte Address

Size (Bytes)

Contents

0x000 – 0x0EF

240

for system

0x0F0 – 0x1EF

256

for customer

0x1F0 – 0x1FF

16

for system

total: 512

其中，0x090 ~ 0x0EF 为 RF 校准参数和 mac 地址区域；0x0F0 ~ 0x1EF 为用户使用区域。

其他区域为系统内部使用，用户只能操作用户区域，否则系统会产生未知的异常。

注意

efuse区域的特点是只能从 ‘0’ 变成 ‘1’（这也是仅能写一次的原因），系统提供操作 efuse 的最小单位为 byte。如果用户强制重写 efuse 区域，则会得到与预期不一样的值。例如第一次写值 0x15 后, 再次写值 0x43，最终 efuse 中存储的值为 0x57。

4. Lega RTOS

Lega RTOS 有封装主流 RTOS 的系统接口，建议用户应用层开发时也采用 Lega RTOS 提供的系统接口，这样后续能兼容不同 RTOS 平台。接口声明在 <lega_rtos_api.h> 中。

备注

malloc 的内存申请也需要用 lega 提供的 API，如下：

void *lega_rtos_malloc( uint32_t xWantedSize );

void lega_rtos_free( void *pv );

5. MAC 地址

实际产品中，Mac 地址由模组厂在 RF 产测时，通过测试工具写入到 efuse 存储器中。

通常用户的开发板未进行过 RF 校准，但用户又需要进行基本的功能开发，对此，SDK 提供了相关接口将 mac地址保存到 flash 中。

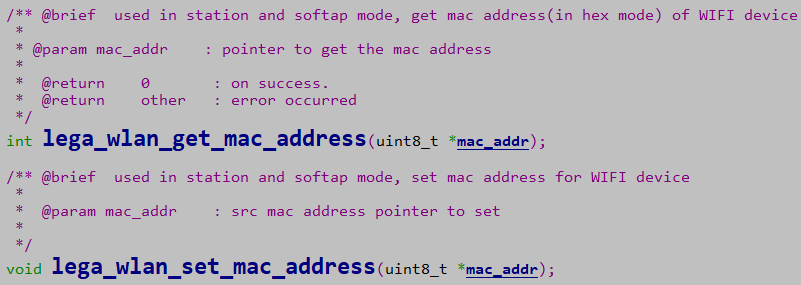

SDK 提供一组 API 对 mac addr 进行操作，如下图所示：


上图中，lega_wlan_get_mac_address 的功能为：首先查看 efuse 中是否有保存过 mac 地址，有保存过则返回此 mac 地址；没有保存则再查看 flash 中是否保存过 mac 地址：有保存过则返回此地址，没有保存则系统会产生随机 mac 地址并保存到flash中，再返回此地址。

lega_wlan_set_mac_address 的功能是将 mac addr 保存到 flash 中。

6. PINMUX

ASR5502X 系列有 16 个通用的 GPIO 口，为在有限的资源上丰富外设功能，GPIO 可配置成不同的功能。例如 PAD2/PAD3 可以做 GPIO，也可以配置做 UART1 和 I2C0。

Pin Name

Func.=0

Func.=1

Func.=2

Func.=3

Func.=4

ADC_MUX

DIG_PAD0

GPIO0

UART0_TXD

SWC

SPI1_CSN

PWM5

DIG_PAD1

GPIO1

UART0_RXD

SWD

SPI1_SCK

PWM7

DIG_PAD2

GPIO2

UART1_TXD

UART1_TXD

SPI1_MISO

I2C0_SCL

DIG_PAD3

GPIO3

UART1_RXD

SDIO_INT

SPI1_MOSI

I2C0_SDA

DIG_PAD4

SWC

GPIO4

SDIO_CMD

UART0_TXD

PWM0

ADC0

DIG_PAD5

SWD

GPIO5

SDIO_CLK

UART0_RXD

PWM2

ADC1

DIG_PAD6

GPIO6

SPI0_CSN

SDIO_DATA0

UART0_CTS

PWM4

ADC2

DIG_PAD7

GPIO7

SPI0_SCK

SDIO_DATA1

UART0_RTS

PWM6

ADC3

DIG_PAD8

GPIO8

SPI0_MOSI

SDIO_DATA2

I2C1_SCL

UART1_TXD

ADC4

DIG_PAD9

GPIO9

SPI0_MISO

SDIO_DATA3

I2C1_SDA

UART1_RXD

ADC5

DIG_PAD10

MODE_SEL3

PWM1

GPIO10

UART2_CTS

SPI2_SCK

ADC6

DIG_PAD11

GPIO11

PWM3

SDIO_INT

UART2_RTS

SPI2_MOSI

ADC7

DIG_PAD12

GPIO12

GPIO12

SPI2_CSN

UART2_TXD

GPIO12

DIG_PAD13

GPIO13

GPIO13

SPI2_MISO

UART2_RXD

GPIO13

DIG_PAD14

STRAP/SEL1

PWM0

SPI2_SCK

UART1_CTS

GPIO14

DIG_PAD15

STRAP/SEL2

PWM2

SPI2_MOSI

UART1_RTS

GPIO15

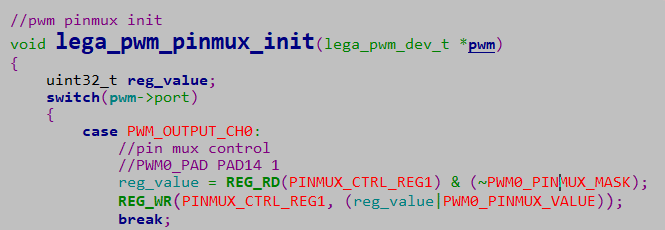

关于 pinmux 的配置，需要找到对应 pin 的 pinmux 寄存器，然后将寄存器对应 mask 位设置 func 值。如下图，SDK 提供的 PWM driver 中对 PAD14 用做 PWM0 的配置：


如下图所示，用 2 个配置寄存器可以配置完 16 个 GPIO 的 pinmux（一个 pin 占用 4 bits）：reg0[3:0] 设置 pin0 的 func 值，reg0[7:4] 设置 pin1 的 func 值，以此类推。


7. 外设

API 接口请参见 ASR550X Series Peripheral Application Notes 。

FreeRTOS 平台下，在工程的 demo 目录中有对应的 Sample code。

Demo 工程的说明，请参见 ASR5502X 系列 FreeRTOS 平台外设 Demo 用户手册 。

下面是关于外设资源的补充信息和注意事项。

7.1 GPIO

  1. 开机默认驱动模式：

    1. 除 pad5/pad13 上拉输入外，其余都默认下拉输入。

    2. 驱动模式中的上拉/下拉都为芯片内部硬件驱动。

备注

  • pad 悬空时上电默认 pad5/pad13 为高电平，其余 pad 为低电平。

  • pad13 有特殊作用，建议不使用，默认悬空处理。

  1. 支持的驱动模式

    1. 输入上拉

    2. 输入下拉

    3. 高阻输入

    4. 推挽输出

    5. 中断模式：支持高电平、低电平、上升沿、下降沿四种触发方式

  2. GPIO 最大驱动电流：12 mA.

7.2 ADC

ASR5502X 系列有 8 个 channel 的 ADC，从 PAD4 到 PAD11 依次为 ADC CH0 ~ CH7。

ADC 检测电压的范围是 0~1.6 V。

Pin Name

Func.=0

Func.=1

Func.=2

Func.=3

Func.=4

ADC_MUX

DIG_PAD4

SWC

GPIO4

SDIO_CMD

UART0_TXD

PWM0

ADC0

DIG_PAD5

SWD

GPIO5

SDIO_CLK

UART0_RXD

PWM2

ADC1

DIG_PAD6

GPIO6

SPI0_CSN

SDIO_DATA0

UART0_CTS

PWM4

ADC2

DIG_PAD7

GPIO7

SPI0_SCK

SDIO_DATA1

UART0_RTS

PWM6

ADC3

DIG_PAD8

GPIO8

SPI0_MOSI

SDIO_DATA2

I2C1_SCL

UART1_TXD

ADC4

DIG_PAD9

GPIO9

SPI0_MISO

SDIO_DATA3

I2C1_SDA

UART1_RXD

ADC5

DIG_PAD10

MODE_SEL3

PWM1

GPIO10

UART2_CTS

SPI2_SCK

ADC6

DIG_PAD11

GPIO11

PWM3

SDIO_INT

UART2_RTS

SPI2_MOSI

ADC7

7.3 Flash

对 flash 进行 init/erase/write 操作时，需先关闭系统中断。

注意

对 flash 写数据不宜太过频繁，而且单次写数据量不要过大，因为 Wi-Fi 协议栈接收发送数据需中断，长时间关闭中断会对 Wi-Fi 数据传输产生影响。

Lega SDK 提供的 API，对 read/write 需要注意 uint32*offset 参数，其执行完成后，offset 值会自动更新为加上读写数据的个数后的值。这样是为了方便上层用户进行连续的操作。

KV 实际是对 flash 中的信息用 key-value 来进行管理，方便用户层使用。

对于 lega_flash_kv_get 接口，其 buffer_len 参数需要注意，输入时表示 buffer 的空间大小，输出时表示获取key 数据的大小，如下图。


备注

这样设计的目的是防止由于 buffer 的空间小于 key 的数据量而导致内存溢出/覆盖。

KV 根据 key 的名称来保存和获取值。例如：

  • 保存 user1 的名字：lega_flash_kv_set(“user1”, “ASR”, sizeof(“ASR”), 1);

    ​ char namebuf[32]={0};

    ​ int32_t namelen = sizeof(namebuf);

  • 获取 user1 的名字：lega_flash_kv_get(“user1”, namebuf, &namelen);

  • 删除 user1 的名字：lega_flash_kv_del(”user1”)

8. 相关资料

本文档中提到的参考信息总结如下：

  1. OTA 升级的相关内容，请参见 ASR5502X 系列 OTA 功能开发指导 。

  2. API 接口的相关内容，请参见 ASR550X Series Peripheral Application Notes 。

  3. Demo 工程的说明，请参见 ASR5502X 系列 FreeRTOS 平台外设 Demo 用户手册 。

其他相关资料列举如下：

  1. Wi-Fi API 的相关内容，请参见 ASR550X 系列 FreeRTOS 平台软件（Wi-Fi 部分）使用手册 。

  2. AT 指令集的相关内容，请参见 ASR5502X 系列 FreeRTOS 平台 AT 命令使用指南 。
