ASR 透传系列使用 DOGO 工具烧录 ate_sram 说明

前言

关于本文档

本文档旨在介绍如何使用 DOGO 工具烧录 ate_sram。

读者对象

本文档主要适用于以下工程师：

• 单板硬件开发工程师

• 软件工程师

• 技术支持工程师

产品型号

本文档适用于 ASR 透传类芯片（ASR553X、ASR5505S、ASR5825X 和 ASR5955X）。

版权公告

版权归 © 2024 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2024.06	V1.0.1	首次发布。

烧录步骤

该功能支持ASR透传类芯片（ASR553X、ASR5505S、ASR5825X 和 ASR5955X）。其中 ASR5825X 需要 DOGO_VP2.0.6 及以上版本支持。

烧录步骤如下：

1. 将 ate_sram 的 bin 文件放置在 ate_bin_dir 目录下，如需更名，需要保留 ate 字样，如重命名为 ate_sram_v1.8.5.bin。

注意

ate_bin_dir 文件夹不可重命名，且一次只能存放一个 ate 文件。

2. 打开工具，按照下列步骤进行：

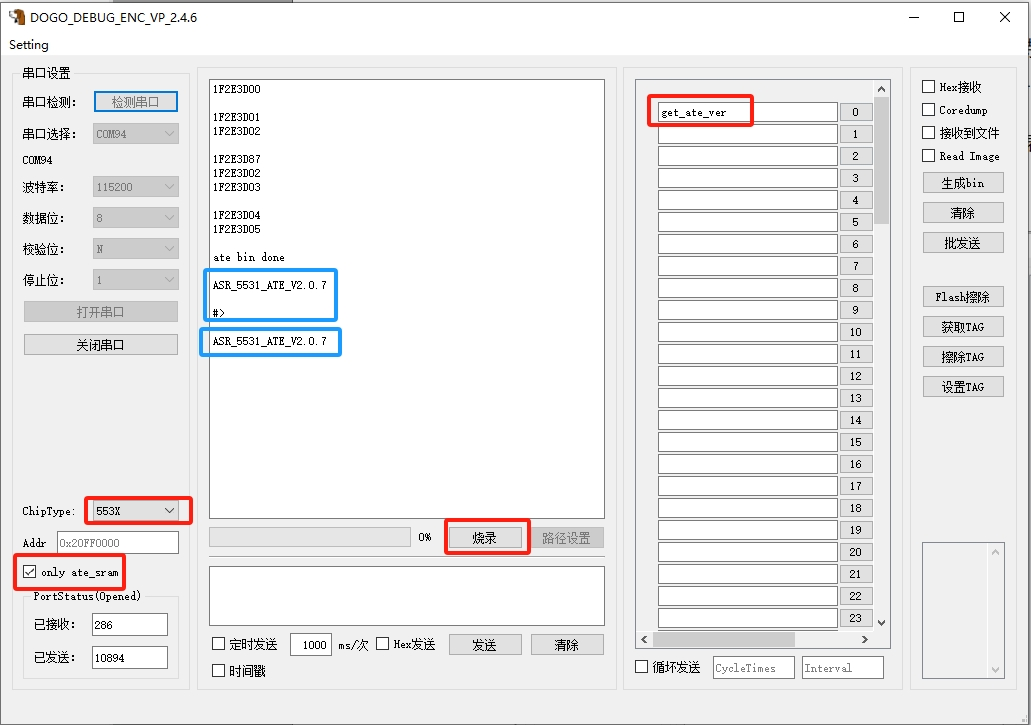

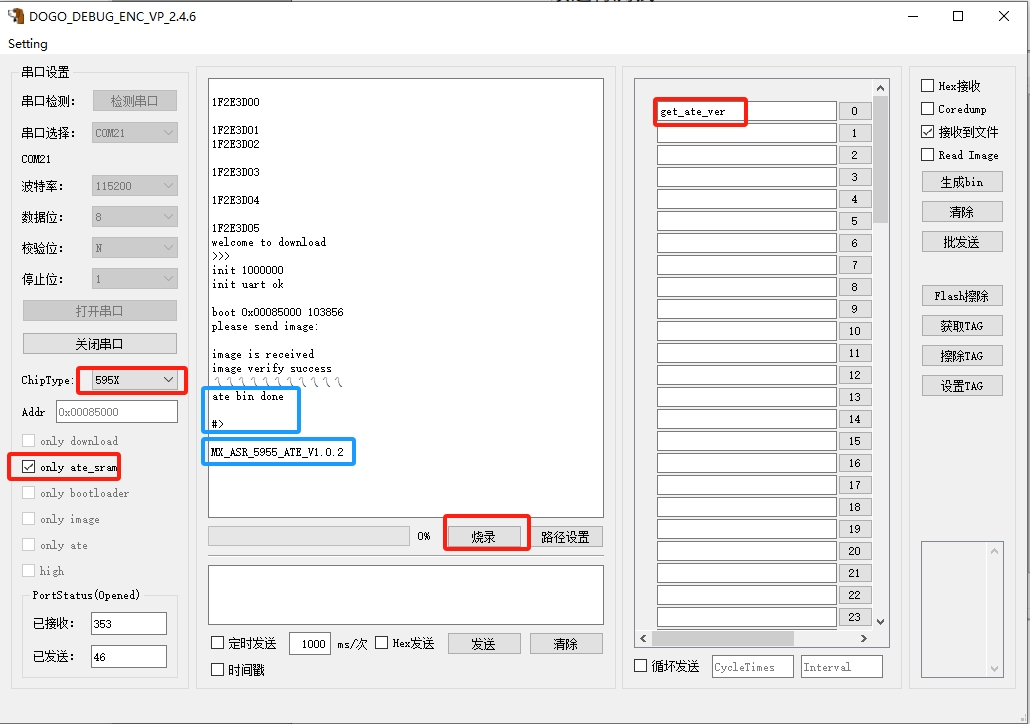

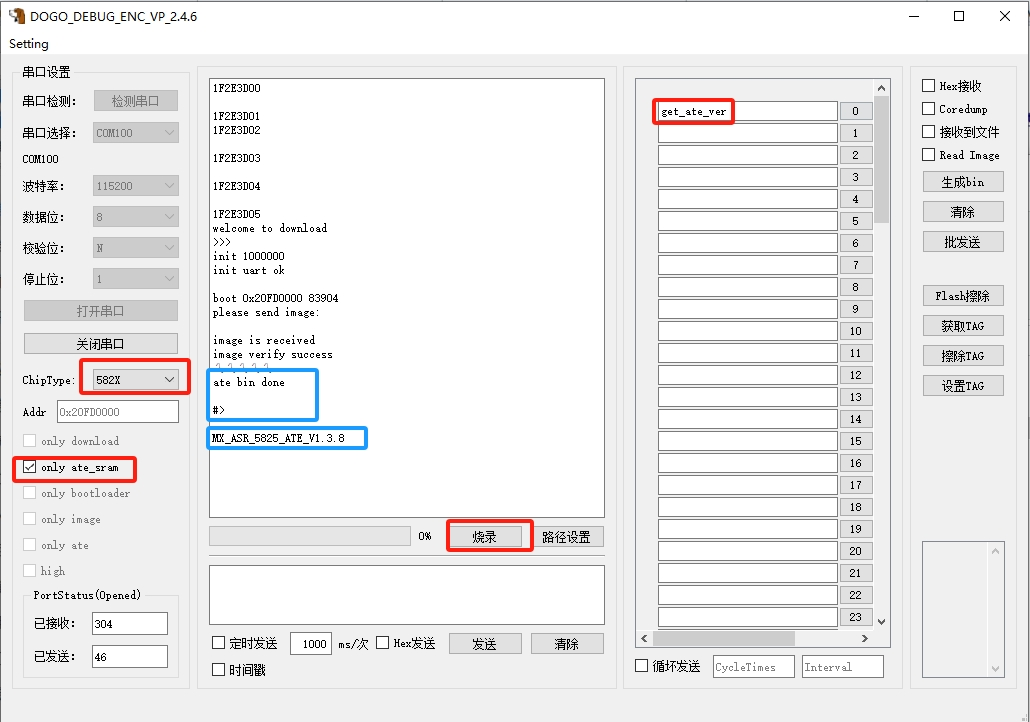

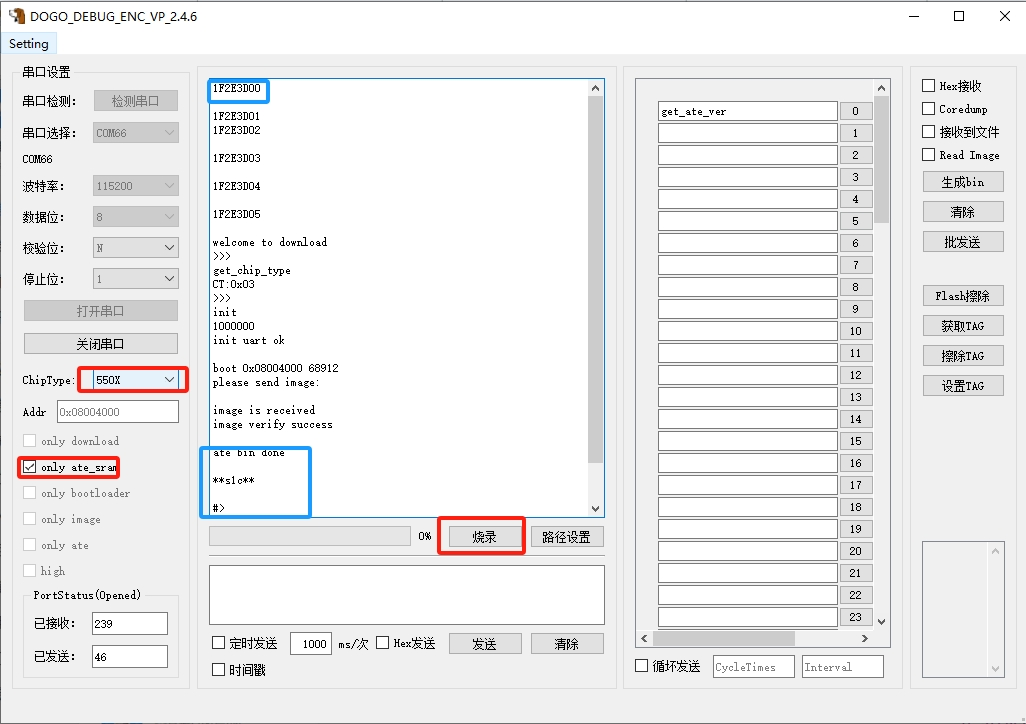

1. 勾选“only ate_sram”，选择 ChipType 芯片类型，支持“550X”、“582X”、“553X”和“595X”

2. 板子复位（注意 SEL1 跳线，进入烧录模式），出现“1F2E3D00”后，点击“烧录”

3. 出现“#>”后，表示烧录完成

4. 发送“get_ate_ver”，出现“ASR_ATE_VERSION_V1.8.5”表示已处于 ATE 模式，可以继续进行测试。

注意

测试过程不要掉电。
