ASR5502X&ASR5822X 系列 J-Link + GDB 调试方法
前言
关于本文档
本文档主要介绍 ASR5502X&ASR5822X 系列芯片在嵌入式开发中常用的 JLink + GDB 调试方法。
读者对象
本文档主要适用于以下工程师：
单板硬件开发工程师
软件工程师
技术支持工程师
产品型号
本文档适用于 ASR5502X&ASR5822X 系列芯片。
版权公告
版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。
本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
防静电警告
静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。
翱捷科技股份有限公司
地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2023.09 |
V1.0.0 |
首次发布。 |
1. 准备
硬件需求：ARM V9仿真器
软件需求：J-Link V6.72
调试所需软件J-Link可以从https://www.segger.com下载对应操作系统的软件包，然后安装。

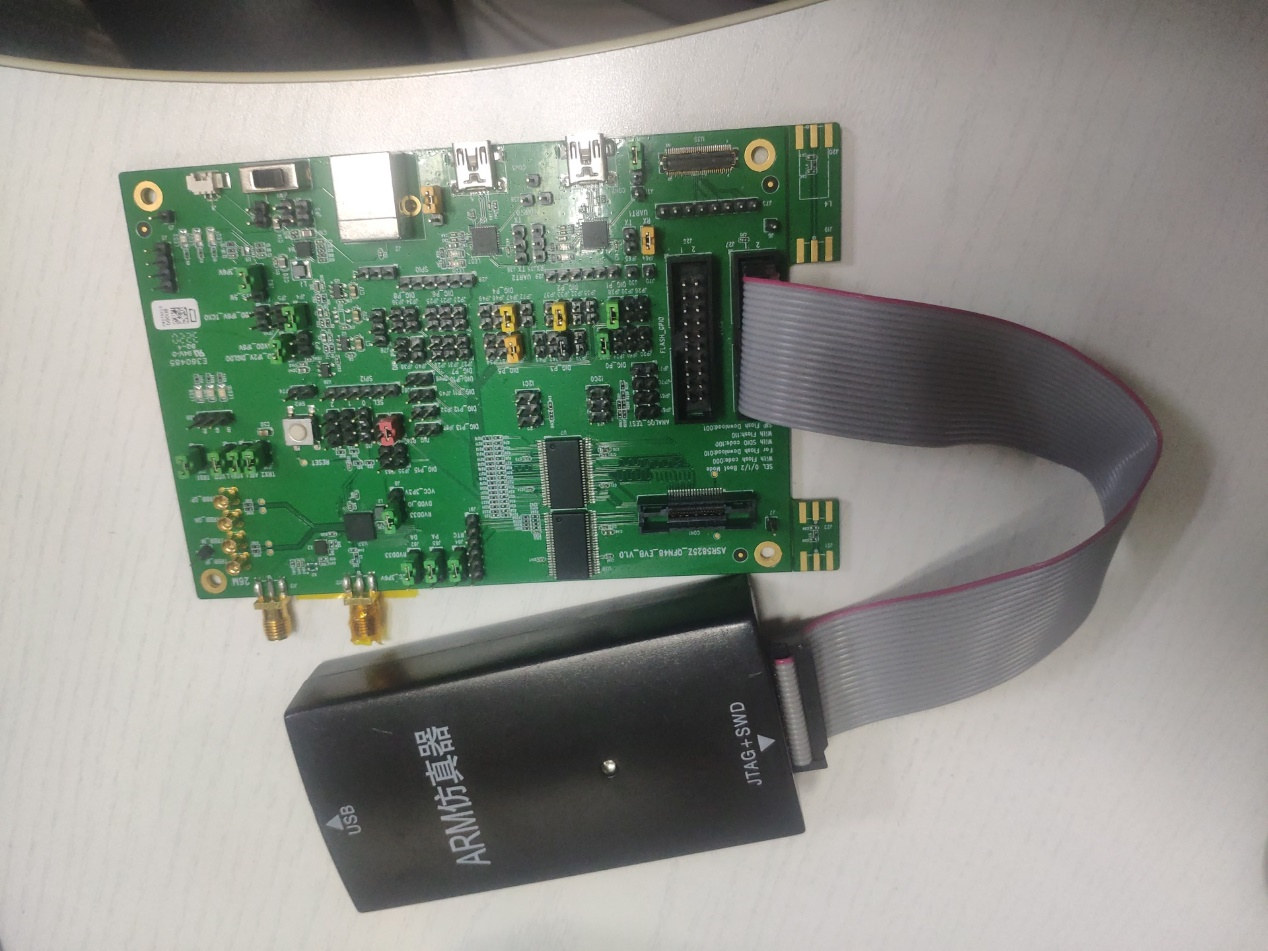

注意：segger是仿真器的名字，相当常用的一款。仿真器的接口也是固定的，一般开发板上都会带有这个调试接口，如图：
2. 运行
运行 J-Link GDB Server

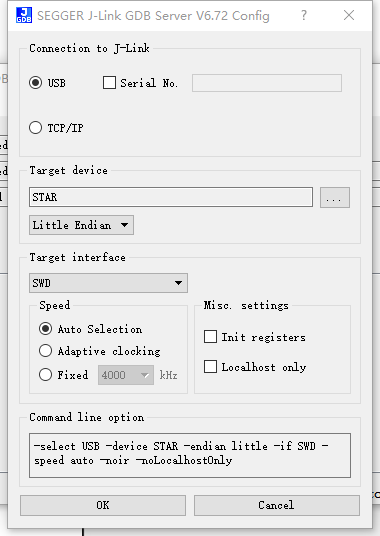

按照上图中的配置，配置 GDB Server，然后点击 OK，进入下一个界面
注意

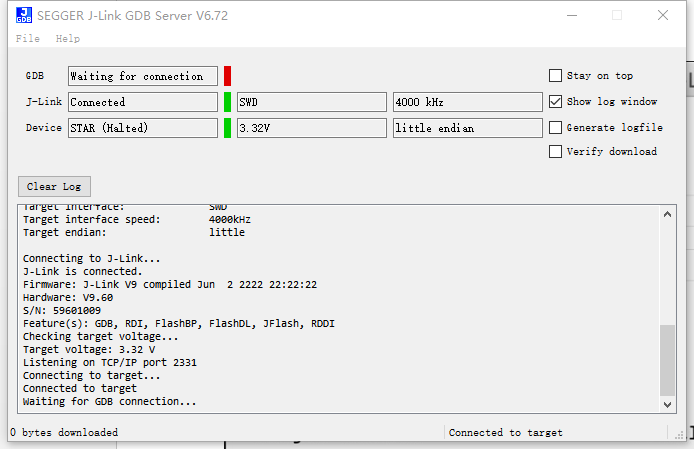

如果硬件连接没有问题，那么上图中的 J-Link 和 Device 栏中显示绿色，GDB 显示为红色，因为还没有运行 GDB 软件。另外，请注意图中的“Listening on TCP/IP port 2331”，这个端口在运行 GDB 时需要。
运行 GDB，开始调试（例如：调试镜像为 helloworld）:
打开命令行，进入到镜像所在目录，执行命令 arm-none-eabi-gdb helloworld.elf
连接 GDB Server 的 2331 端口。在 GDB 命令行中执行命令 tar ext:2331
设置断点，如在 ResetHandler 处设置断点，执行命令 b ResetHandler
开始运行，执行命令 r

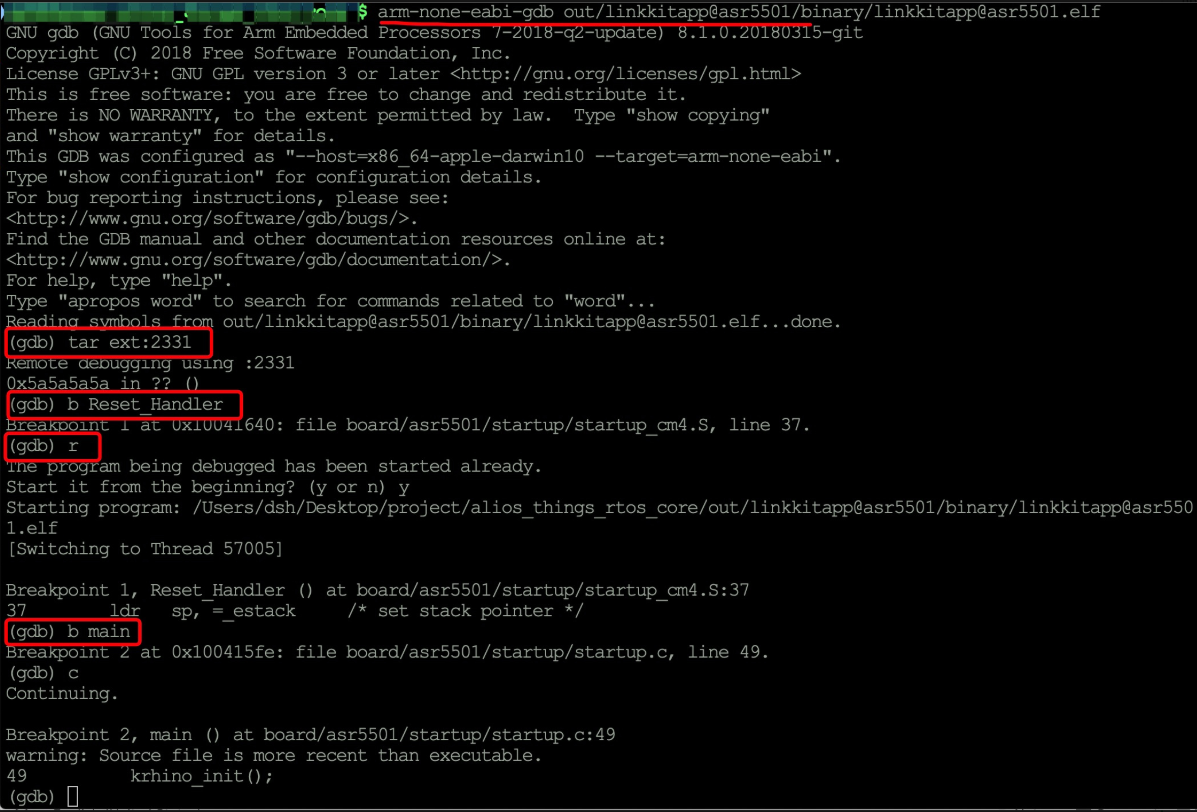

复位命令执行后，程序将停止在 ResetHandler 处。还可以设置其他断点，如 b main、b HardFault_Handler 等。其他 GDB 命令都支持，如图：
3. 使用
watchpoint，顾名思义，其一般用来观察某个变量/内存地址的状态（也可以是表达式），如可以监控该变量/内存值是否被程序读/写。
在 gdb 中可通过下面的几种方法来设置 watchpoint：
(gdb) watch
在指定变量/内存地址（表达式）expr 设置一个 watchpoint。一旦 expr 值有变化，将停住程序。
(gdb) rwatch
当 expr 被读时，停住程序。
(gdb) awatch
当 expr 被读或被写时，停住程序。
(gdb) info watchpoints
查看 watchpoint
(gdb)d n
删除 watchpoint，同删除 breakpoint 一样
举例：
想监控 0 地址处起始的 1K 字节是否被访问，若有 read 或者 write 访问，则程序停下
awatch (char[1024])*0x0
想监控 0x1001dd08 处的一段结构体的内部数据是否被改写，若发生改写则程序停下，只读无影响
watch ((k_mm_list_t *)0x1001dd08)->mbinfo->free_ptr
用户若熟悉 Keil 环境，也可使用 keil 下载调试，调试方法可自行搜索。
