ASR5502X 系列 FreeRTOS 平台外设 Demo 用户手册

前言

关于本文档

本文档主要介绍 ASR5502X 系列 Wi-Fi 芯片的各个外设接口，包括功能、参数配置、函数说明和应用示例，用户根据此指导文件可快速地搭建基于 FreeRTOS 平台调用相应的外设模块的应用程序。

读者对象

本文档主要适用于以下工程师：

单板硬件开发工程师
软件工程师
技术支持工程师

产品型号

本文档适用于 ASR IoT 5502X 系列 Wi-Fi 芯片。

版权公告

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

防静电警告

静电放电（ESD）可能会损坏本产品。使用本产品进行操作时，须小心进行静电防护，避免静电损坏产品。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2020.11	V1.0.0	首次发布。

1. SDK 目录介绍

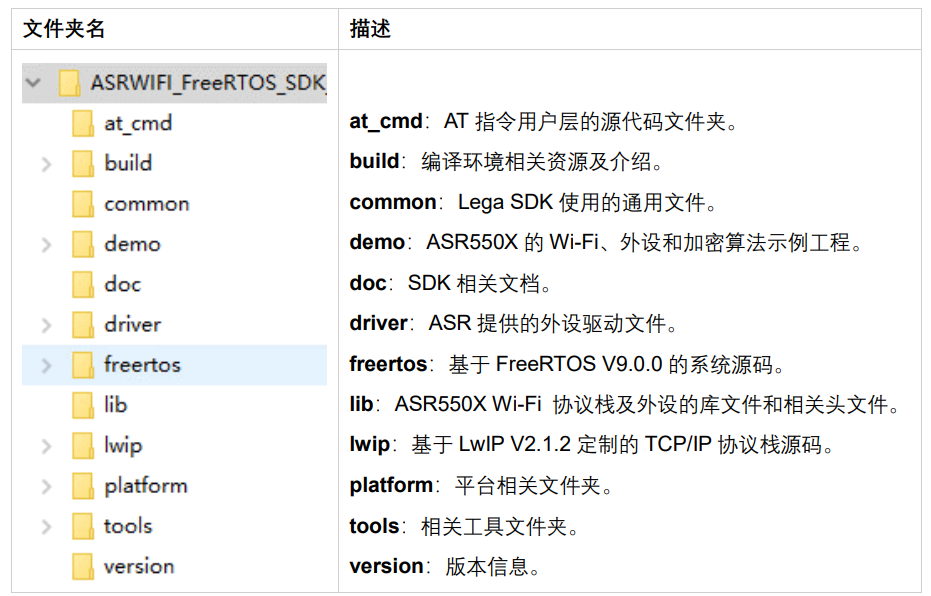

SDK 目录结构如下表所示：

2. 外设模块使用说明

2.1 GPIO 使用说明

2.1.1 功能描述

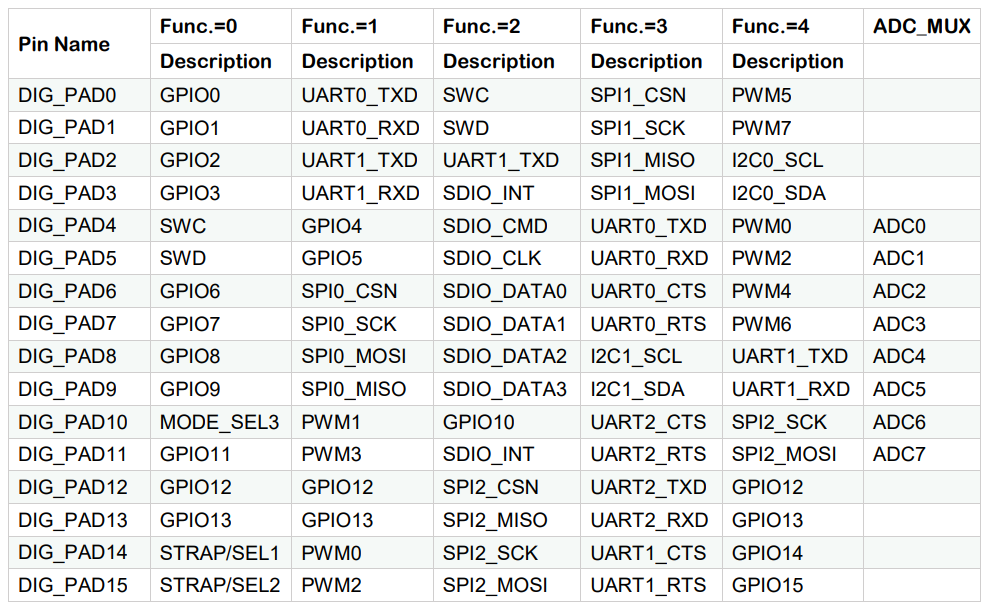

ASR5502X 共有 16 个 GPIO 口，它们分别可配置为不同的输入，输出模式和复用功能，通用 IO 口和各引脚的复用功能，如下表所示：

2.1.2 参数配置

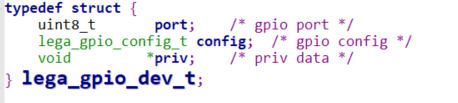

GPIO 设备的结构体定义如下所示：

结构体成员说明如下：

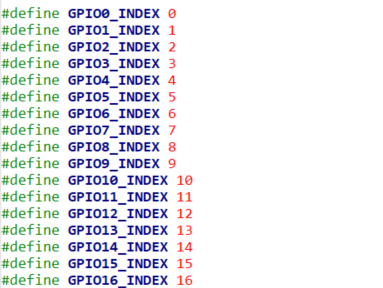

port 为 GPIO 的端口号，uint8_t 类型，实际定义为宏（枚举），例如：

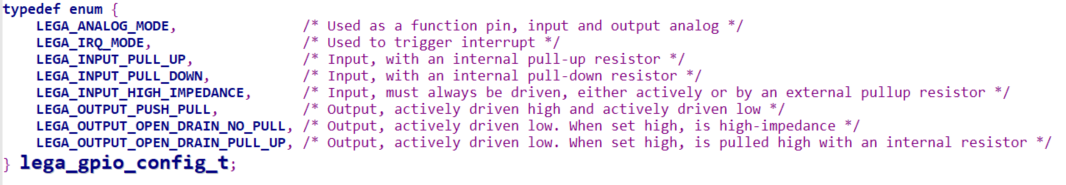

config，其定义为一个枚举类型，用来配置 IO 的上拉、下拉、中断和输出模式，如下图所示：

priv 为保留的函数指针，使用 GPIO 功能时，该指针赋值为空。

2.1.3 使用示例

定义 GPIO0，GPIO1 结构体变量：

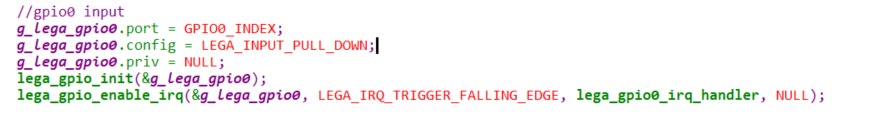

GPIO0 配置为下降沿中断模式：

// GPIO0 中断服务程序：

GPIO1 配置为普通推挽输出模式：

完整代码请参考 SDK：demo/periphare/gpio 文件夹。

2.2 Watchdog 接口使用说明

2.2.1 功能描述

看门狗用来检测和解决由程序引起的故障，比如一个程序正常运行的时间是 50ms，在运行完这个程序之后紧接着进行喂狗，当系统设置独立看门狗的定时溢出时间为 60ms，大于被监控的程序整个运行的时间 50ms，如果超过 60ms 还没有喂狗，则说明被监控的程序出故障了，此时会产生系统复位，让程序重新运行，ASR5502X 芯片支持看门狗功能，并可对看门狗溢出时间进行配置。

2.2.2 参数配置

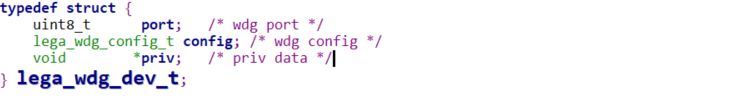

Watchdog 设备的结构体定义如下所示：

结构体成员说明如下：

port：设备号，固定为 0。
config：配置看门狗的超时时间，以毫秒为单位计时，如果设置看门狗超时时间为2秒，则计算公式为：wdg.config.timeout=2Timeout_value=21000毫秒。
priv：未使用，该指针赋值必须为空。

SDK 提供清除看门狗计数器的 API为lega_wdg_reload(&lega_wdg)。

备注

默认在看门狗中断服务函数中有进行清除动作，如果用户需使用看门狗来重启系统，则需把中断服务函数中的喂狗动作去掉，将喂狗动作放到其他主任务中去。

2.2.3 使用示例

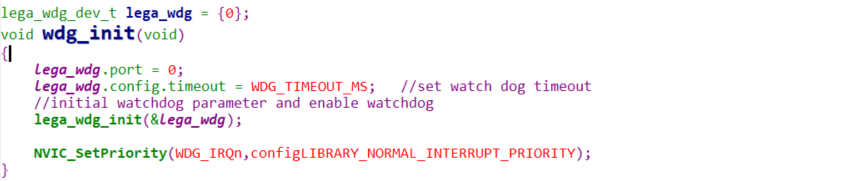

看门狗初始化函数如下所示：

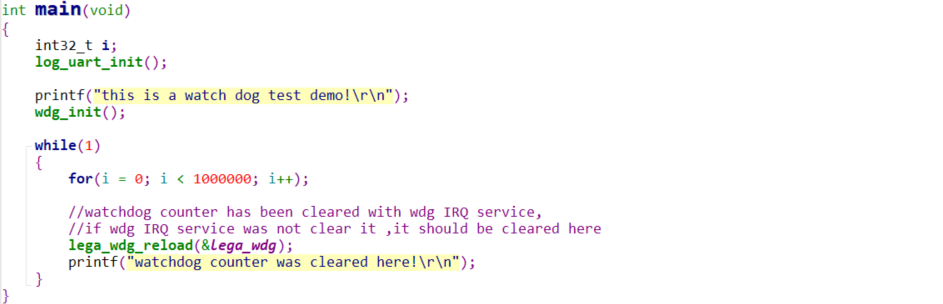

主程序调用看门狗初始化及清除看门狗超时计数标志：

2.3 Timer 接口使用说明

2.3.1 功能描述

ASR5502X 提供 2 个硬件定时器，每个硬件定时器都具有周期定时和单次定时功能，定时器计数到 0 时，会产生中断信号。如果定时器配置周期定时功能，定时中断信号产生后，会自动加载原始的值和周期性的计数；如果定时器配置为单次触发模式，中断信号产生后，定时器会停止计数，直到重新配置它。

2.3.2 参数配置

定时器设备的结构体定义如下所示：

结构体成员说明如下：

port：指定定时器编号，定时器 1/2 的宏定义如下所示：

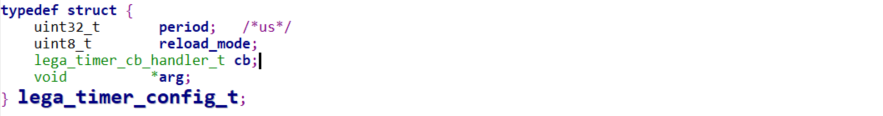

config：定时器配置参数结构体，定义如下：

config 中的结构体成员说明如下：

peroid：定时的时间周期，以微秒为单位。

reload_mode：触发模式，如下定义：

cb：定时器中断服务函数的回调函数。

*arg：暂未使用，保持为空。

priv：未使用，该指针赋值必须为空。

2.3.3 使用示例

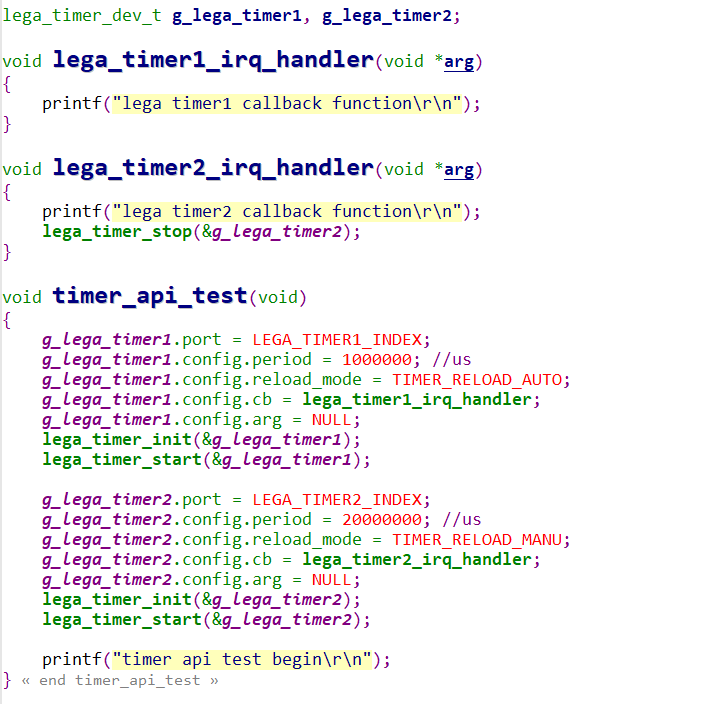

定时器 1 定时 1s，自动加载定时初值；定时器 2 定时 20s，只加载一次初值，如下所示：

完整代码请参考 SDK：demo/periphare/timer 文件夹。

2.4 UART 接口使用说明

2.4.1 功能描述

ASR5502X 共有三组独立硬件 UART 接口，默认 UART 的引脚分别是：

UART0

UART0_TXD—–DIG_PAD0

UART0_RXD—–DIG_PAD1

UART1

UART1_TXD—–DIG_PAD2

UART1_RXD—–DIG_PAD3

UART2

引脚需要通过软件重新配置映射

备注

在烧录模式下，只能通过 Uart1 来烧录，这个是由芯片决定的，不能更改。
射频校准、AT 指令、调试 log 都默认使用 UART1, 软件可配置。
UART0 一般用于与外设或 MCU 的通讯。

2.4.2 参数配置

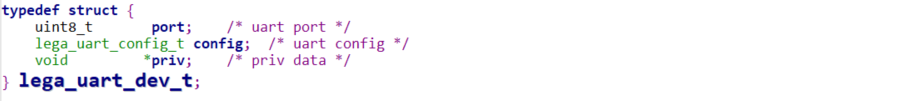

UART 设备的结构体定义如下所示：

结构体成员说明如下：

port：设备的端口号，可配置为 UART0、UART1 和 UART2。

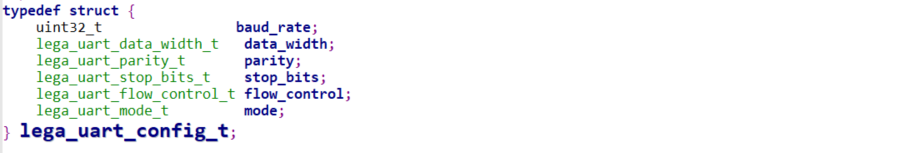

config：配置串口参数，例如波特率、位度、奇偶校验位和停止位等，其结构体如下：

priv：用来定义注册串口接受的回调函数，当串口有数据接收到时，会产生中断，在中断服务函数中会调用此回调函数进行数据处理。

2.4.3 使用示例

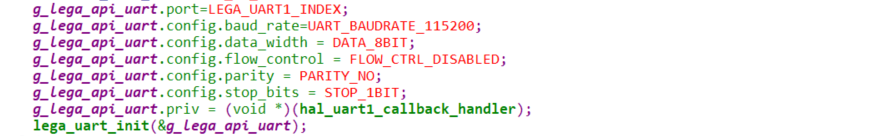

定义 UART1 串口设备，初始化接收，发送数据缓冲区：

//UART1 串口接收中断服务程序：

UART1 串口发送数据：

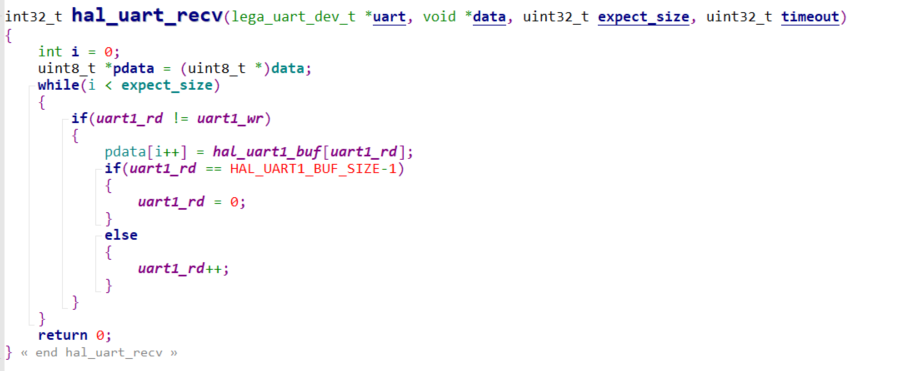

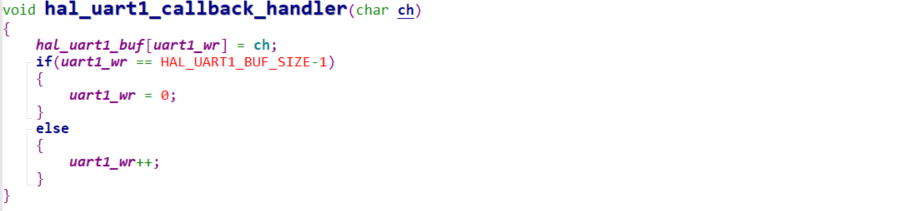

UART1 将串口中断服务程序中接收的数据放入接收数组中：

完整代码请参考 SDK：demo/periphare/uart 文件夹。

2.5 PWM 接口使用说明

2.5.1 功能描述

ASR5502X 系统的 PWM 由 16 位的定时器在软件上实现，可产生 8 路 PWM 信号，其中 4 路可配置为输入捕获功能，PWM 可输出特定的频率和占空比，默认配置 PWM 输出引脚如下：

PWM0—- DIG_PAD14

PWM1—- DIG_PAD10

PWM2—- DIG_PAD15

PWM3—- DIG_PAD11

PWM4—- DIG_PAD6

PWM5—- DIG_PAD0

PWM6—- DIG_PAD7

PWM7—- DIG_PAD1

由于 SDK 默认 DIG_PAD0 和 DIG_PAD1 为 UART0 的 TXD 和 RXD，所以在使用 PWM5 和 PWM7 功能时需要重新配置引脚的映射关系。

2.5.2 参数配置

PWM 设备的结构体定义如下所示：

结构体成员说明如下：

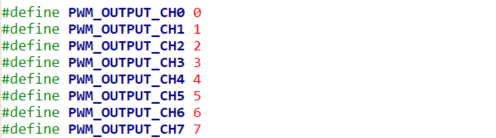

port：PWM 输入的端口，其宏定义如下所示：

config：PWM 配置参数结构体，包括 PWM 的频率和占空比，如下所示：

config中的结构体成员说明如下：

duty_cycle：占空比。

freq：频率。

priv：没有使用，固定为空。

2.5.3 使用示例

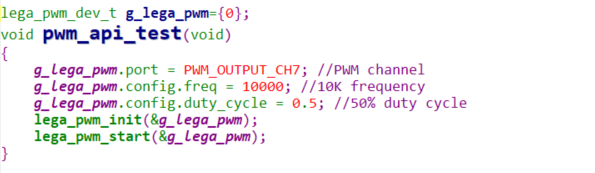

PWM 通道 7 产生 10K 占空比为 50% 的方波信号：

完整代码请参考 SDK：demo/periphare/pwm 文件夹。

2.6 Flash 接口使用说明

2.6.1 功能描述

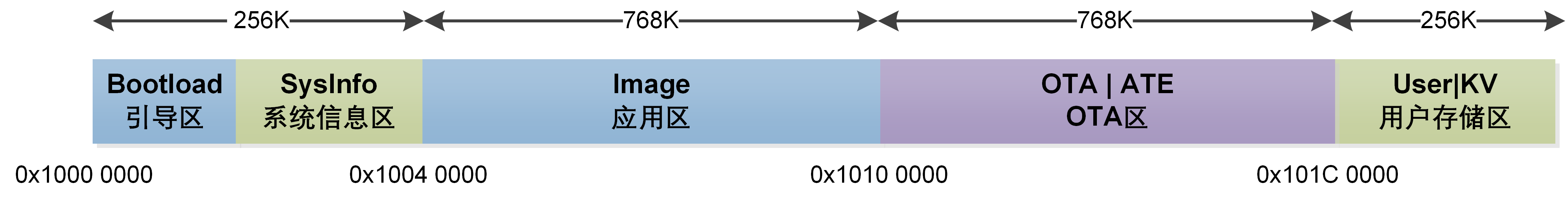

ASR5502X 内部集成了一个 2 M 的 NOR flash，Lega SDK 将内置 flash 划分成如下图所示的 bootload、system information、image、OTA 和 User information 这 5 个分区。

备注

各 SDK 版本对分区略有不同，具体可以查看 lega_board.c 源文件。

SDK 提供了两种访问 Flash 操作的接口：

使用逻辑地址和偏移量作为参数对 Flash 进行操作。

Flash 的 sector 为 4 KB，擦除的最小单位为一个 sector，读写时需 4K 字节对齐，先擦除才能写。

写/擦除动作需关闭系统中断。
通过键值进行 Flash 的读写，用户需要定义存储数据 Flash 区的键值，然后对该键值相应 Flash 区域进行读/写/删数据的操作。用此方式读写 Flash 不用考虑地址对齐和关中断等。

2.6.2 参数配置

2.6.2.1 通用 Flash 操作的 API

以下是通用 Flash 操作的 API：

按分区擦除 Flash 中的数据，offset 为分区的偏移：

在对应分区偏移 offset 位置的 Flash 中写数据：

在对应分区偏移 offset 位置的 Flash 中擦除并写数据：

在对应分区偏移 offset 位置的 Flash 中读数据：

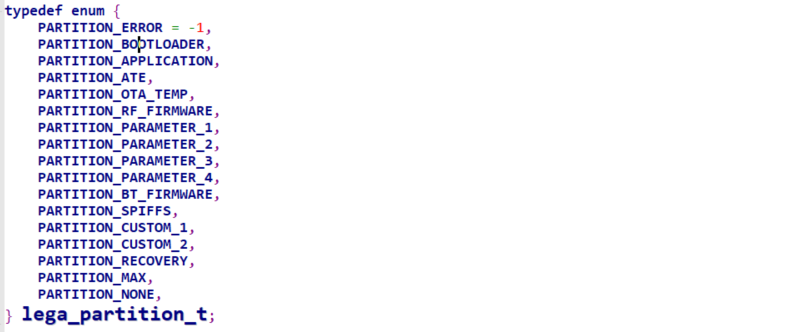

其中参数 in_partition 为分区名称或者逻辑地址，分区名称用宏定义：

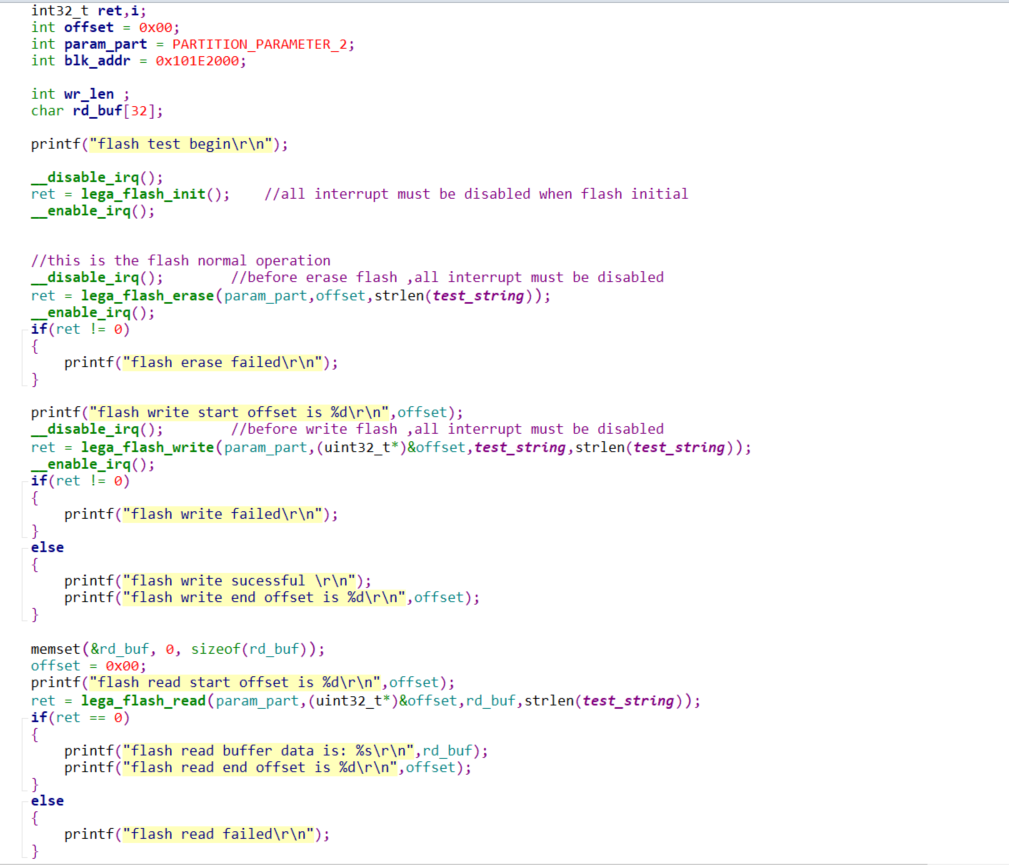

通常用户的 flash 操作区域为 PARTITION_PARAMETER_2，同时 SDK 也提供了使用逻辑地址操作 flash 的 API，如下所示：

使用逻辑地址传递参数时，API 函数会自动判断将数据写到哪个分区中。Flash 操作函数的参数 off_set 为逻辑地址的偏移量，调用 lega_flash_write() 和 lega_flash_write_common() 函数后，函数逻辑地址的偏移量 off_set 将会被赋值为写入数据后的地址与写入数据之前的地址的偏移量。

API 函数的参数 in_buf 和 out_buf 为数据读写缓冲区指针，参数 in_buf_len 为读写数据的长度。

调用以上 API 之前，需要调用 int32_t lega_flash_init() 进行 Flash 操作初始化，且在调用此函数时，需要关闭中断，初始化完成后，再打开中断；调用 lega_flash_erase_common() 和 lega_flash_write_common() 时也需要关闭中断，函数调用完成后，再打开中断。
