ASR 透传系列 P2P 功能使用指南
前言
关于本文档
本文档旨在提供 ASR 透传类芯片的 P2P 功能使用指南。
读者对象
本文档主要适用于以下工程师:
软件工程师
技术支持工程师
产品型号
本文档适用于 ASR 透传类芯片(ASR553X、ASR5505S、ASR5825S 和 ASR5955S)。
版权公告
版权归 © 2024 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可,不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。
商标声明
ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。
本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产,特此声明。
免责声明
翱捷科技股份有限公司对本文档内容不做任何形式的保证,并会对本文档内容或本文中介绍的产品进行不定期更新。
本文档仅作为使用指导,本文的所有内容不构成任何形式的担保。本文档中的信息如有变更,恕不另行通知。
本文档不负任何责任,包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。
防静电警告
静电放电(ESD)可能会损坏本产品。使用本产品进行操作时,须小心进行静电防护,避免静电损坏产品。
翱捷科技股份有限公司
地址:上海市浦东新区科苑路 399 号张江创新园 10 号楼 9 楼 邮编:201203
文档修订历史
日期 |
版本号 |
发布说明 |
|---|---|---|
2024.02 |
V1.0.0 |
首次发布。 |
1. 概述
本文主要介绍在 Linux 平台上如何加载 ASR 透传芯片驱动以及使用 P2P 功能的方法:在 Linux 系统中,采用 wpa_supplicant 工具启用 P2P 功能,并提供了不同角色下 wpa_supplicant 的使用示例。
P2P 功能全称为 Wi-Fi Peer-to-Peer,也称为 Wi-Fi 直连(Wi-Fi Direct)功能。它使得多个 Wi-Fi 设备可以在没有 AP(Access Point)的情况下组成一个网络。在 P2P 功能中,这个网络被称为 P2P Group。在 P2P Group 中,采用 1:n 的拓扑结构连接,即在这个网络中有且只有一个设备充当类似 AP 的角色,被称为 GO(Group Owner),而其他 1 个或多个设备可以连接到 GO,称为 GC(Group Client)。想要了解更详细的基础知识,可以查阅官方的 P2P 协议文档。
2. P2P 使用示例
使用 wpa_supplicant 进行 P2P 功能连接时,请确保在编译 wpa_supplicant 工具时开启了与 P2P 和 WPS 相关的宏。
2.1 加载驱动
2.1.1 P2P 功能开启
在加载驱动时需要加上 p2p_debug=1 参数,手机才能够正常搜索到模组的设备名称:
insmod asr595x.ko p2p_debug=1
2.1.2 P2P+STA 共存功能开启
在加载驱动时需要加上 mrole_enable=1 p2p_debug=1 参数,开启 P2P+STA 共存功能:
insmod asr595x.ko mrole_enable=1 p2p_debug=1
2.2 P2P 配置文件
在使用 P2P 功能之前,需要在 wpa_supplicant 的配置文件中设置相关参数。以下是 ASR 提供的一个参考文件 asr_wpa_p2p.conf 配置:
ctrl_interface=/var/run/wpa_supplicant //创建和 wpa_supplicant 交互的 netlink 接口
device_name=asr_p2p //设备广播的名称
device_type=1-0050F204-1 //主设备类型
config_methods=push_button //使用 PBC 方式连接,ASR 不支持 PIN 连接
2.3 P2P 功能示例
2.3.1 模组作为 GO
在 P2P 设备连接过程中,通过 GO 协商来确定哪个设备将担任 GO 角色。协商的关键在于 intent 值的大小,其范围是 0 到 15。intent 值越大的设备将成为 GO 角色。如果需要强制模组作为 GO,可以在连接指令中将 intent 值设置为 15。

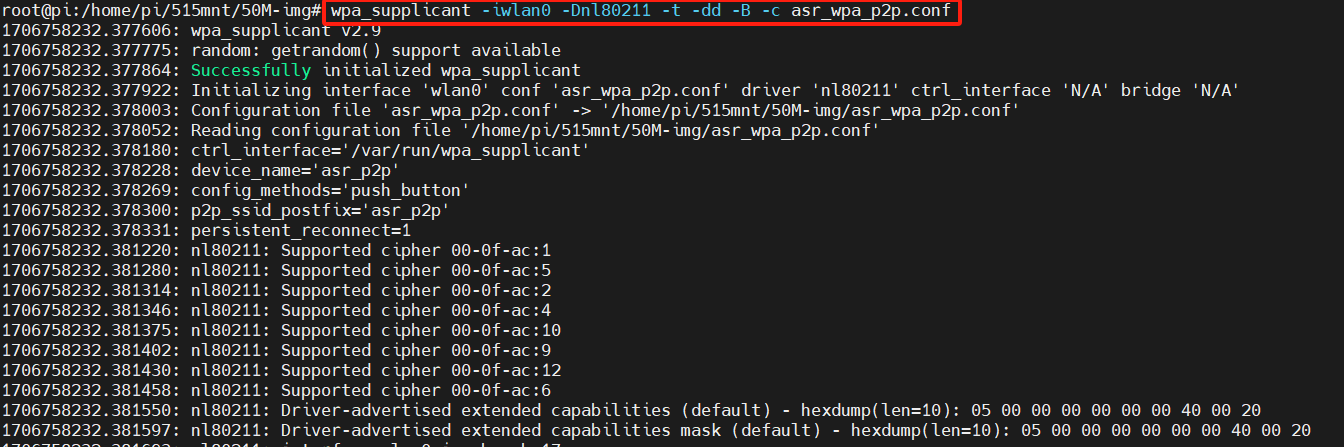

1. 运行wpa_supplicant
使用如下指令,参考配置文件 asr_wpa_p2p.conf,开启 wpa_supplicant:
wpa_supplicant -iwlan0 -Dnl80211 -t -dd -B -c asr_wpa_p2p.conf

2. 设置网卡 IP 启动

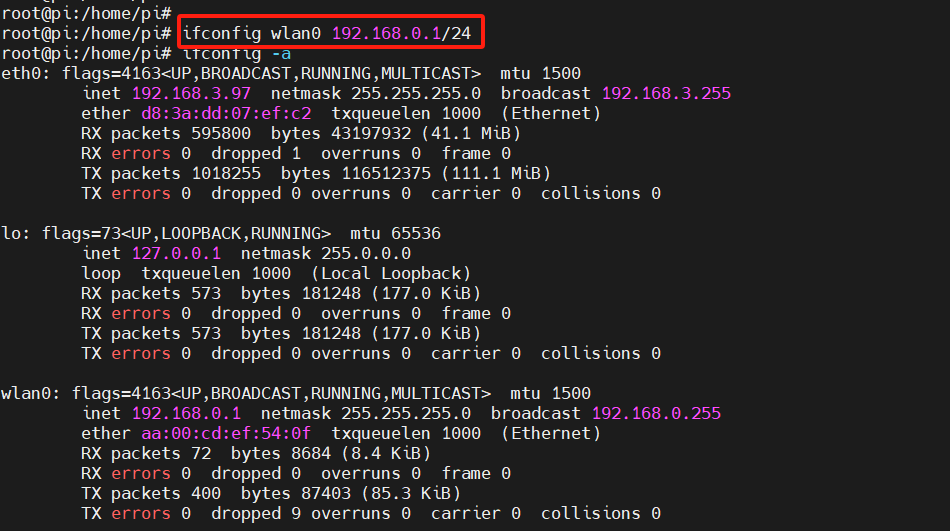

由于 P2P GO 类似于 AP 的角色,因此需要为网卡设置一个 IP,并配置 DHCP 服务器。所设置的 IP 地址需要与 DHCP 服务器配置文件中的一致。在本例中,P2P 的 IP 地址被配置为 192.168.0.1:
ifconfig wlan0 192.168.0.1/24

3. 开启DHCP服务器

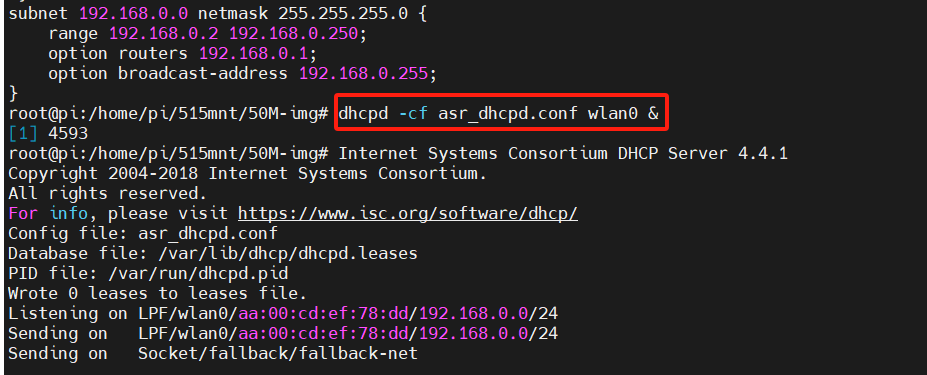

P2P GO 需要给其他 P2P GC 设备分配 IP 地址,所以需要配置 DHCP 服务器,这里选择使用 dhcpd 工具作为 DHCP 服务器,通过配置文件来设置 IP 字段等信息。参考指令如下:
dhcpd -cf asr_dhcpd.conf wlan0 &
asr_dhcpd.conf 配置文件参考如下:
subnet 192.168.0.0 netmask 255.255.255.0 {
range 192.168.0.2 192.168.0.250;
option routers 192.168.0.1;
option broadcast-address 192.168.0.255;
}

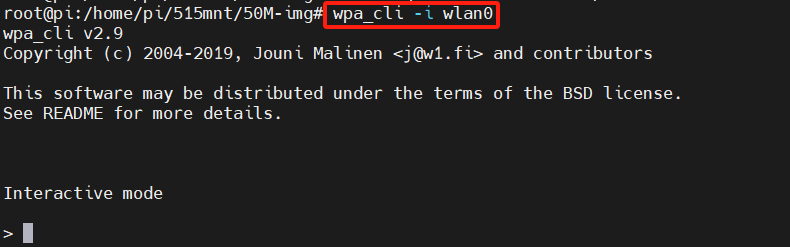

4. 进入wpa_supplicant交互界面
使用 wpa_cli 命令来执行 P2P 相关操作:
wpa_cli -i wlan0

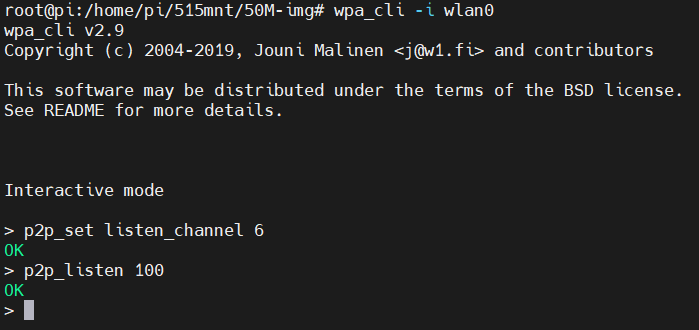

5. 模组开启监听
模组设置监听信道,这里设置 6 信道监听:
p2p_set listen_channel 6
开启监听,这里设置监听时间 100s:
p2p_listen 100

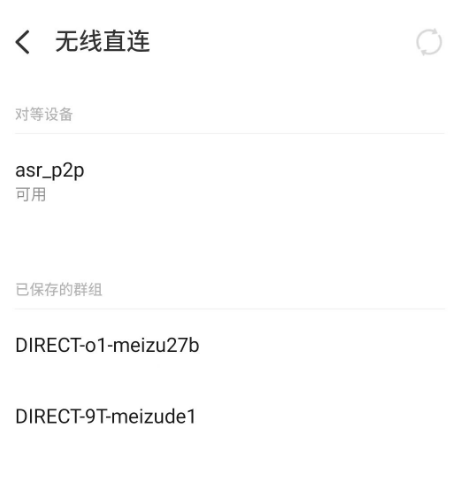

此时打开手机 P2P 界面会显示模组 P2P 名称,本例为 asr_p2p。
安卓手机 P2P 界面一般在设置–>WLAN(无线网络)–>高级设置–>WLAN直连(无线直连)。

6. 连接设备
6.1 模组以GO模式主动连接手机

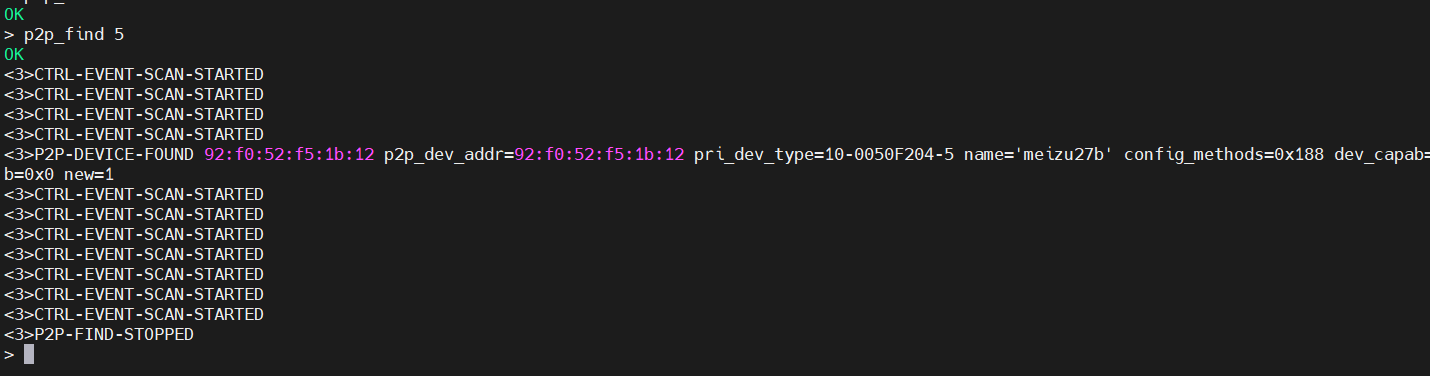

模组主动搜索设备,本例搜索 5 秒,可通过 p2p_stop_find 手动停止扫描:
p2p_find 5

搜索到设备会以 P2P-DEVICE-FOUND 字段打印详细信息。
模组主动连接搜索到的设备:
p2p_connect 92:f0:52:f5:1b:12 pbc go_intent=15 freq=2437
92:f0:52:f5:1b:12表示搜索到的设备的 MAC 地址
pbc表示使用 PBC 方式连接,不输入 PIN 码
go_intent=15表示强制模组作为 GO 角色
freq=2437表示指定 channel

等待手机端接收邀请

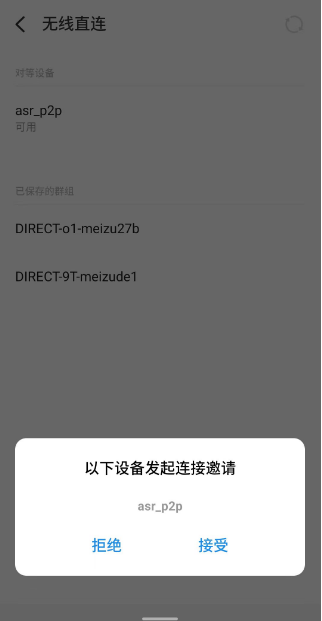

按照步骤 (b) 发送连接指令后,手机端会弹出邀请确认,如下图:

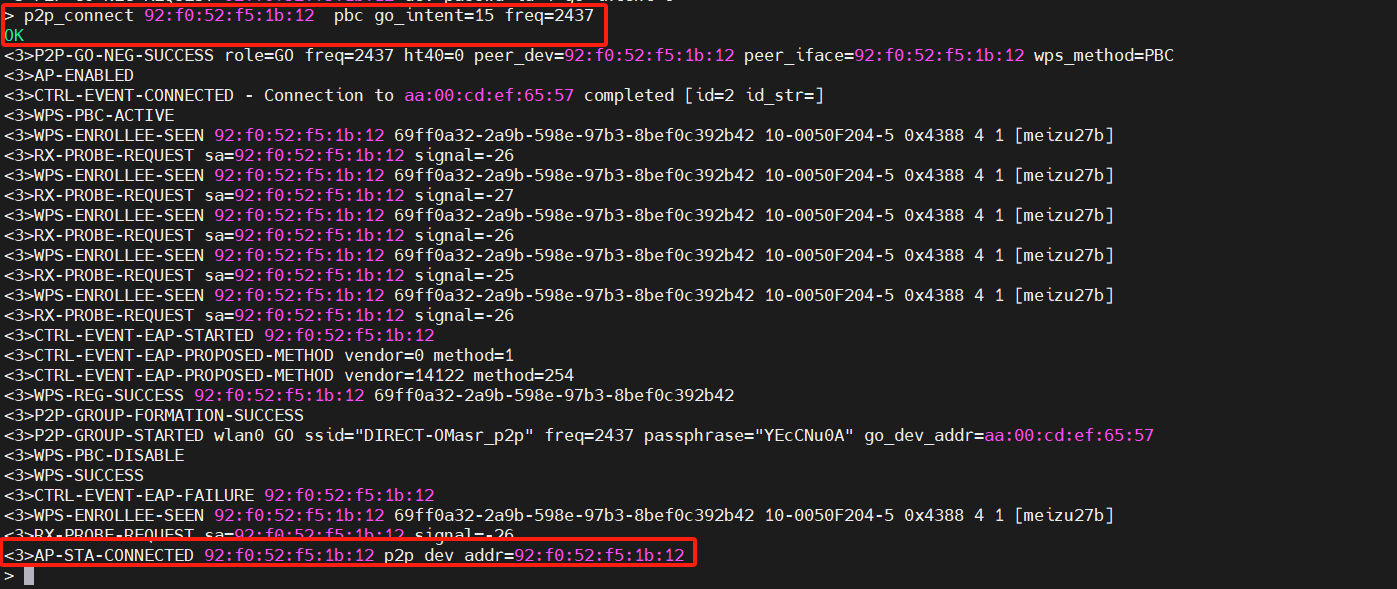

手机点击接收邀请后,开始连接,待打印 AP-STA-CONNECTED,表示设备连接成功。


6.2 手机主动连接,模组以强制GO模式连接
按照步骤 5 模组开启监听模式,打开手机无线直连界面,可以搜索到当前模组的设备名称。

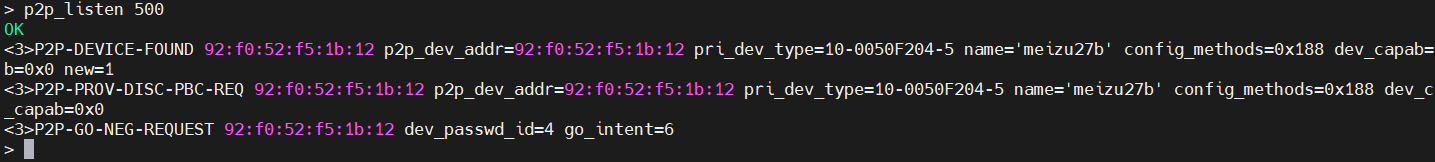

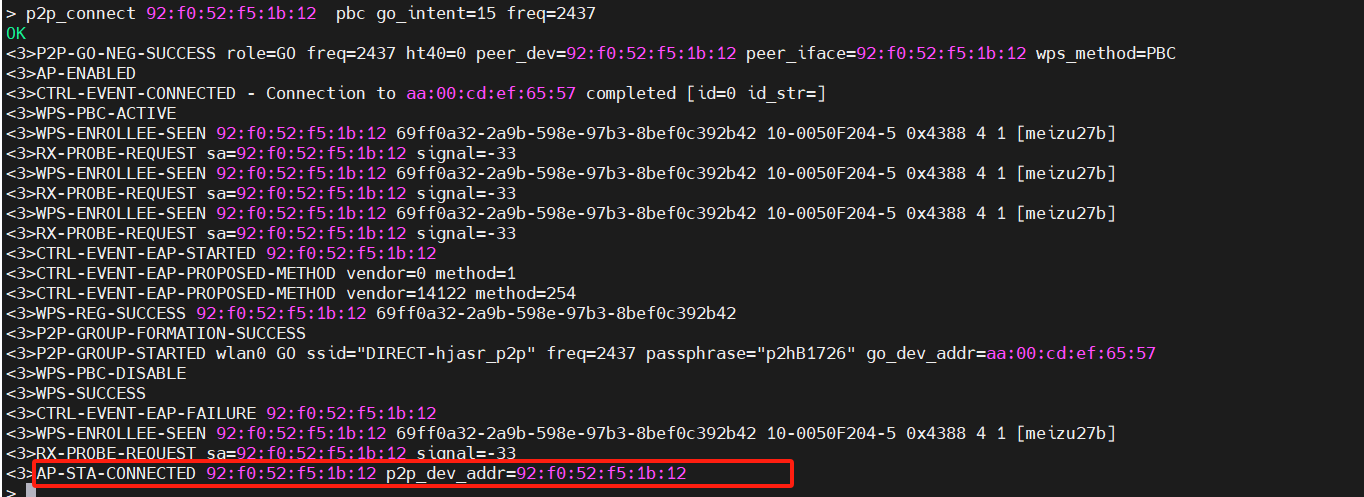

在手机上点击搜索到的设备发起连接,模组设备打印如下信息:

模组设备发送以下指令来强制作为 GO,以响应手机发起的连接请求:
p2p_connect 92:f0:52:f5:1b:12 pbc go_intent=15 freq=2437

手机请求连接后需要尽快在模组端发起连接命令,超过一定时间后再发起命令会执行失败。

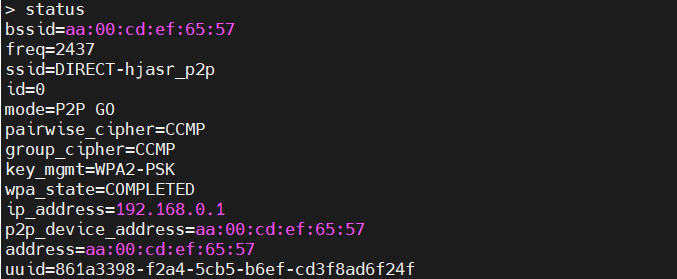

7. 查看模组状态
status

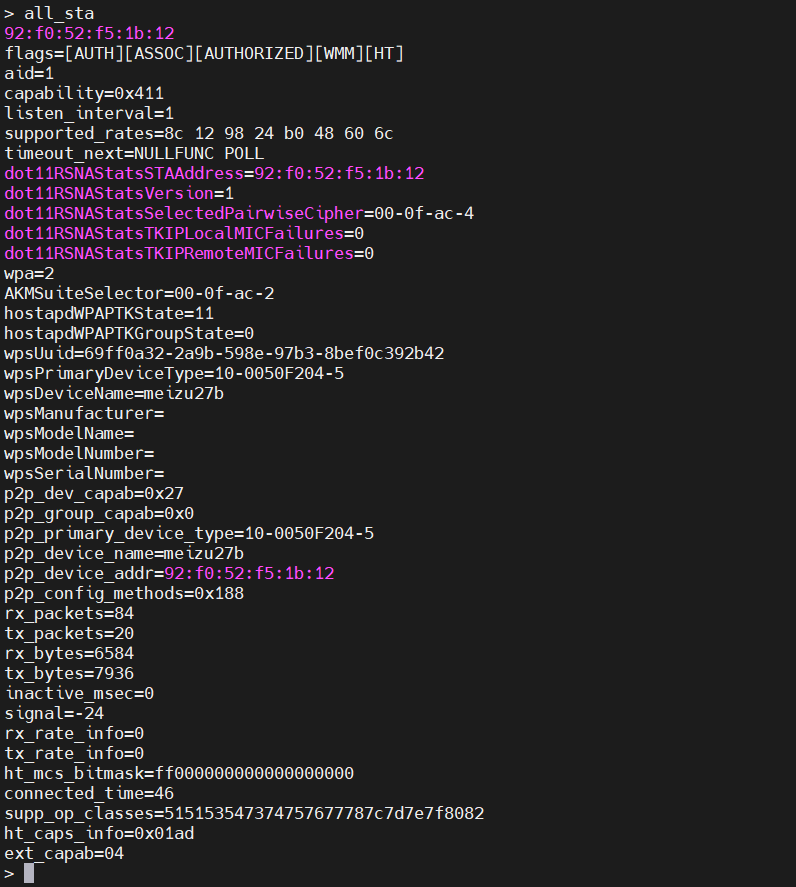

8. 查看连接设备状态
all_sta

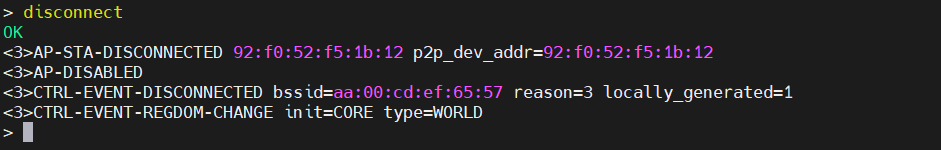

9. 断开连接
disconnect

2.3.2 模组作为GC
P2P 设备在连接过程中通过 GO 协商确定哪个设备充当 GO 角色,哪个设备充当 GC 角色。协商的关键在于 intent 值的大小,其范围是 0~15。intent 值较小的设备将作为 GC 角色。模组在连接过程中可以将 intent 设置为 0,以确保其始终作为 GC 角色。
1. 运行wpa_supplicant
使用如下指令,参考配置文件 asr_wpa_p2p.conf,开启 wpa_supplicant:
wpa_supplicant -iwlan0 -Dnl80211 -t -dd -B -c asr_wpa_p2p.conf

2. 进入wpa_supplicant交互界面
使用 wpa_cli 命令来执行 P2P 相关操作:
wpa_cli -i wlan0

3. 设备开始监听
模组设置监听信道,这里设置 6 信道监听:
p2p_set listen_channel 6
开启监听,这里设置监听时间 100s:
p2p_listen 100

此时打开手机 P2P 界面会显示模组 P2P 名称,本例为 asr_p2p。
安卓手机 P2P 界面一般在设置–>WLAN (无线网络)–>高级设置–>WLAN 直连(无线直连)。

4. 连接设备
4.1 模组以 GC 模式主动连接
模组主动搜索设备,本例搜索 5 秒,可通过 p2p_stop_find 手动停止扫描:
p2p_find 5

搜索到设备会以 P2P-DEVICE-FOUND 字段打印详细信息。
模组主动连接搜索到的设备
p2p_connect 92:f0:52:f5:1b:12 pbc go_intent=0
92:f0:52:f5:1b:12表示搜索到的设备的 MAC 地址
pbc表示使用 PBC 方式连接,不输入 PIN 码
go_intent=0表示强制模组作为 GC 角色

等待手机端接收邀请
按照步骤 (b) 发送连接指令后,手机端会弹出邀请确认,如下图:

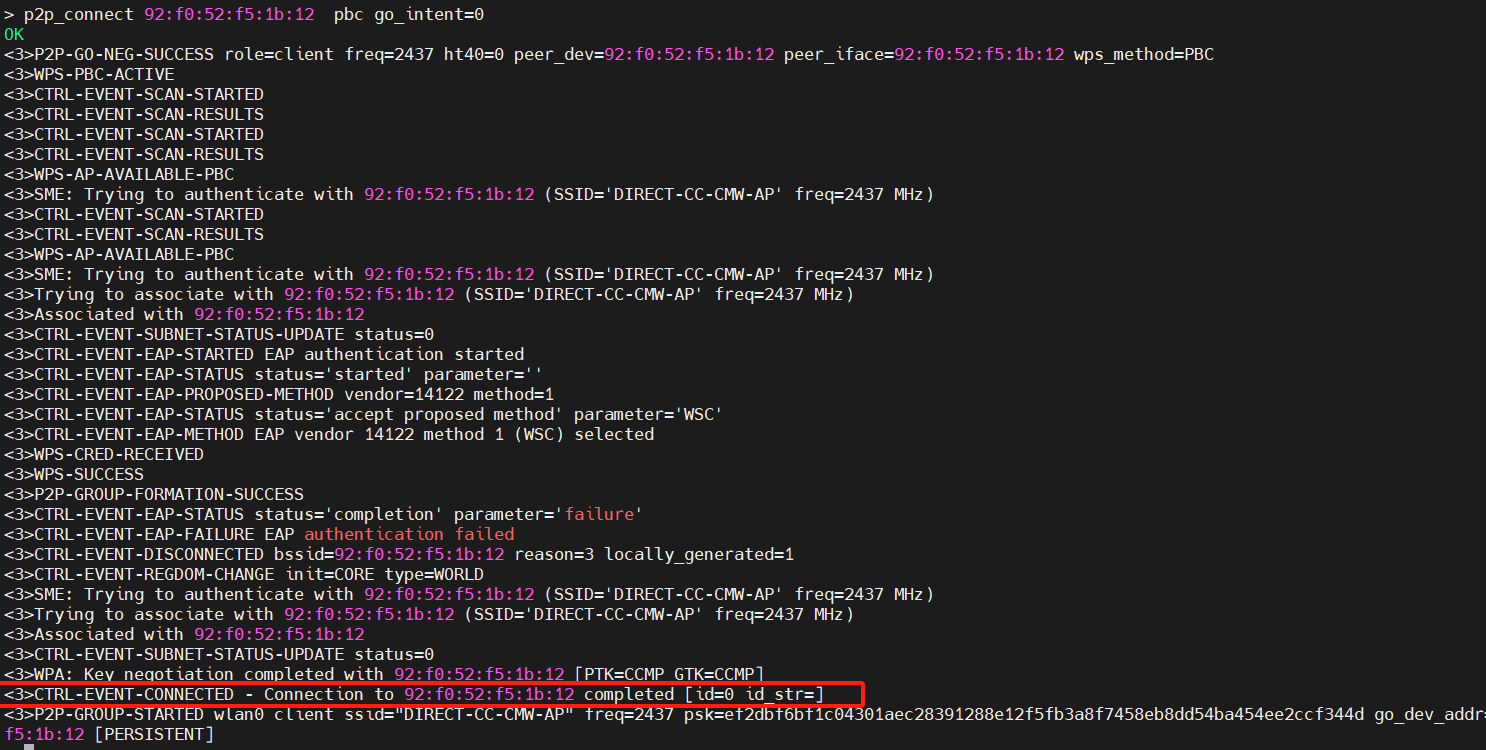

手机点击接收邀请后,待打印 CTRL-EVENT-CONNECTED,说明连接成功,如下图所示:

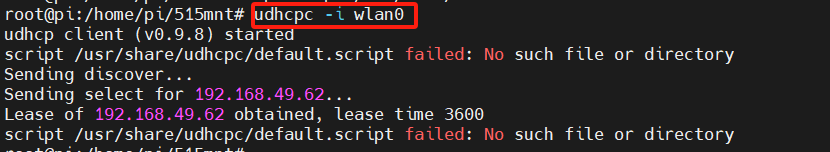

获取 IP 地址
使用 ctrl-c 退出 wpa_supplicant 交互界面后,执行 udhcpc 应用 DHCP 服务端(手机)获取 IP 地址:
udhcpc -i wlan0

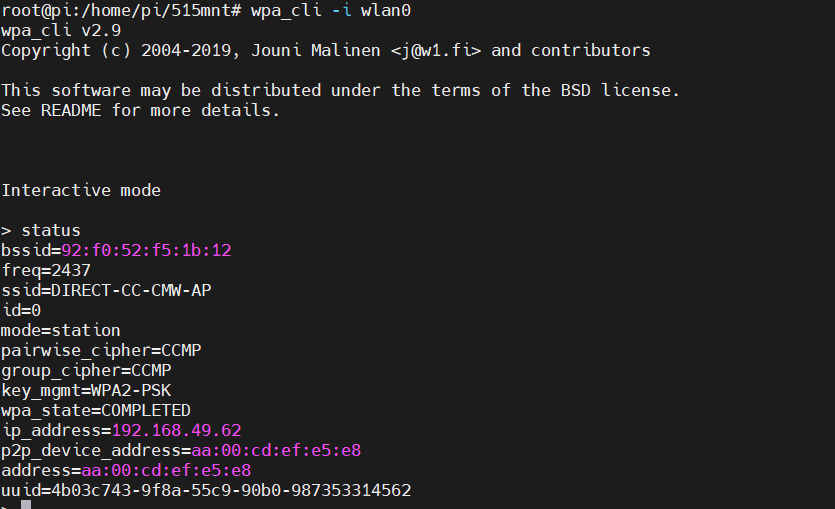

查看连接状态
再次进入 wpa_supplicant 交互界面查看连接状态:
status

4.2 手机发起连接,模组以 GC 模式主动应答连接
按照步骤 3,模组开启监听模式,打开手机无线直连界面,可以搜索到当前模组的设备名称。
在手机上点击搜索到的设备发起连接,模组设备打印如下信息:

模组设备发送以下指令来强制作为 GO,以响应手机发起的连接请求:
p2p_connect 92:f0:52:f5:1b:12 pbc go_intent=0

获取 IP 地址
使用 ctrl-c 退出 wpa_supplicant 交互界面后,执行 udhcpc 应用,从 DHCP 服务端(手机)获取 IP 地址:
udhcpc -i wlan0

查看连接状态
再次进入 wpa_supplicant 交互界面查看连接状态:
status

2.3.3 模组P2P+STA共存

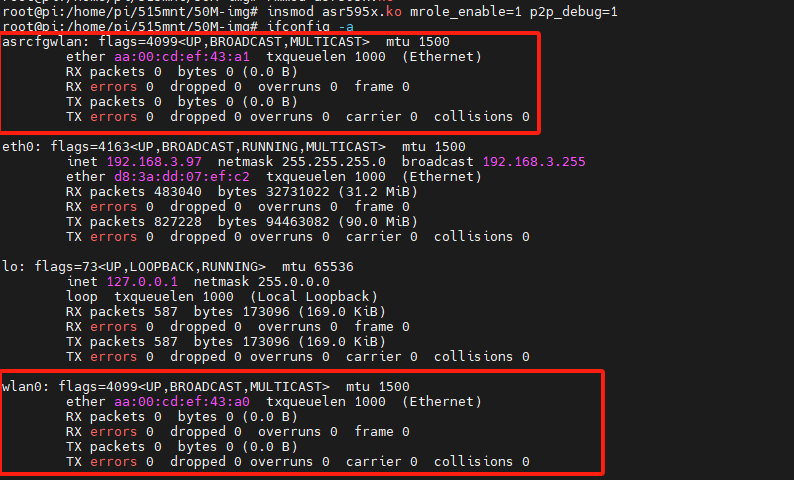

按照 2.1.2 小节指令加载驱动,开启 P2P+STA 共存功能,驱动加载成功后使用 ifconfig -a 可以看到 2 个无线网口,其中 asrcfgwlan 为 P2P 使用网口,wlan0 为 STA 使用网口:

1. 创建wpa_supplicant软连接
因为 P2P 功能和 STA 功能都需要用到 wpa_supplicant 工具,所以可以创建一个软连接来区分用于 P2P 和 STA 的 wpa_supplicant:

2. 开启P2P功能

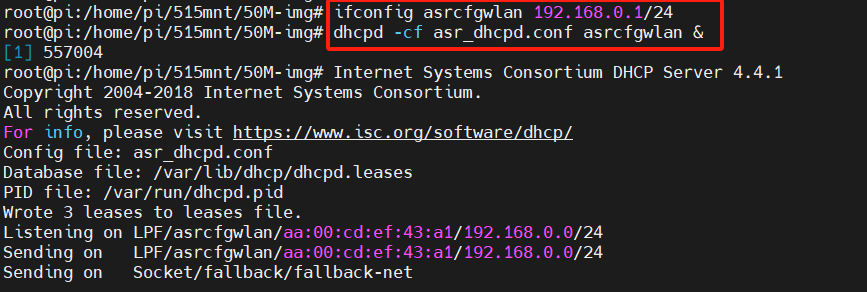

按照 2.3.1 和 2.3.2 小节步骤开启 P2P 功能,需要注意的是开启 wpa_supplicant、dhcpd 以及使用 wpa_cli 命令时,网络端口要选择 asrcfgwlan,如下所示:

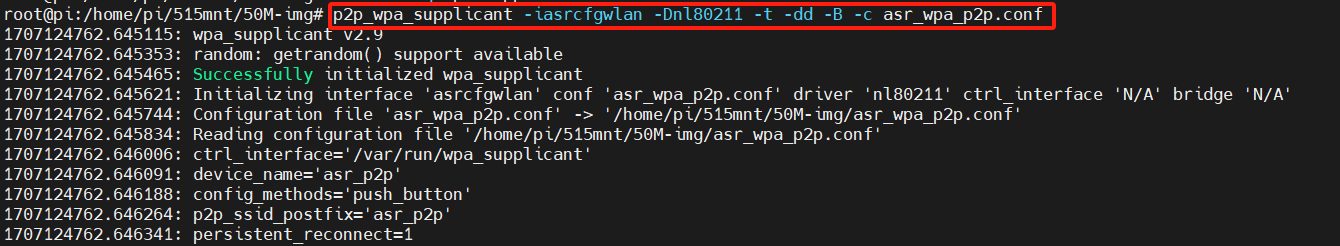

p2p_wpa_supplicant -i asrcfgwlan -Dnl80211 -t -dd -B -c asr_wpa_p2p.conf
dhcpd -cf asr_dhcpd.conf asrcfgwlan &

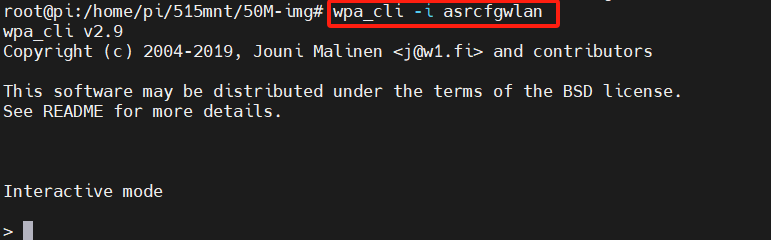

wpa_cli -i asrcfgwlan



3. 开启STA功能
用户可以通过修改配置文件来设置想要连接 AP 的 ssid 和 password,开启 wap_supplicant 后会自动连接配置文件中指定的 AP,使用如下指令开启,网络端口选择 wlan0:
wpa_supplicant -i wlan0 -Dnl80211 -t -dd -B -c wpa_supplicant.conf
其中 wpa_supplicant.con f即为配置文件,配置文件参考如下:
ctrl_interface=/var/run/wpa_supplicant
ap_scan=1
network={
ssid="test_ap"
psk="asr123456"
scan_ssid=1
}
注意
为了确保在共存模式下的吞吐率数据,P2P 功能和 STA 连接的远端 AP 最好配置在相同信道。
如果无法确保两个功能在共存模式下保持在同一信道上,那么最好让模组充当 P2P GO 角色。
