ASR5502X 系列 FreeRTOS 平台快速入门指南

前言

关于本文档

本文档旨在指导用户快速入门，搭建 IoT ASR5502X 系列 Wi-Fi 芯片在 FreeRTOS 平台下的开发环境。

产品型号

本文档适用于 ASR IoT 5502X 系列 Wi-Fi 芯片。

版权公告

版权归 © 2023 翱捷科技股份有限公司所有。保留一切权利。未经翱捷科技股份有限公司的书面许可，不得以任何形式或手段复制、传播、转录、存储或翻译本文档的部分或所有内容。

商标声明

ASR、翱捷和其他翱捷商标均为翱捷科技股份有限公司的商标。

本文档提及的其他所有商标名称、商标和注册商标均属其各自所有人的财产，特此声明。

免责声明

翱捷科技股份有限公司对本文档内容不做任何形式的保证，并会对本文档内容或本文中介绍的产品进行不定期更新。

本文档仅作为使用指导，本文的所有内容不构成任何形式的担保。本文档中的信息如有变更，恕不另行通知。

本文档不负任何责任，包括使用本文档中的信息所产生的侵犯任何专有权行为的责任。

翱捷科技股份有限公司

地址：上海市浦东新区科苑路399号张江创新园10号楼9楼 邮编：201203

官网： http://www.asrmicro.com/

文档修订历史

日期	版本号	发布说明
2020.09	V1.0.0	首次发布。

1. 概述

本文档旨在指导用户快速入门，搭建 IoT ASR5502X 系列芯片的开发环境。ASR550X Software Development Kit（SDK）是 ASR 为开发者提供的 Wi-Fi 物联网平台，平台包括云接入以及 wlan 和外设接口。ASR 提供的外设以及wlan 和系统接口统称为 lega 接口，其接口都有 lega 关键字做前缀。

1.1 硬件准备工作

• ASR550X_MB_Vx.x 开发板

• USB 数据线（A 转 B）

• PC（Windows 或 Linux）

1.2 软件准备工作

• SDK 开发包，GCC 编译器（SDK 开发包中包含)

• Dogo 调试烧录工具

• Docker、Cygwin 或 Keil 工具

• legawifi_buildenv0.1.tar（可选）

2. 开发板简介

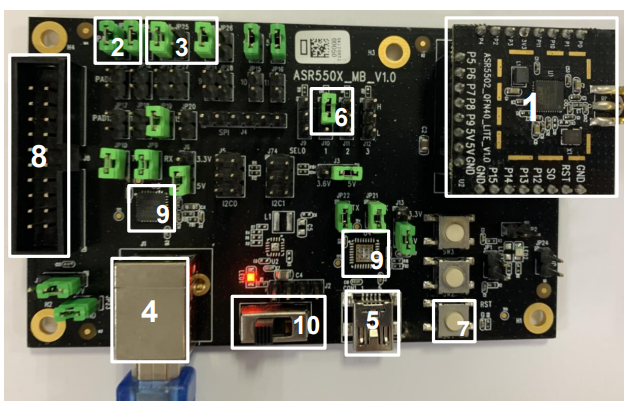

ASR 提供的开发板如下图所示，主要包括 Wi-Fi 模组以及底板（ASR550X_MB_V1.0）。

1. Wi-Fi 模组

2. Uart0 连接跳帽

3. Uart1 连接跳帽

4. Uart1 端口

5. Uart0 端口

6. 模式选择跳帽

7. reset 按键

8. JLink 调试口

9. UartToUSB 转换 IC

10. 电源开关键

备注

• 开发板的固件烧录，硬件上只需一根 USB 线将板子 Uart1 端口与 PC 端 USB 口连接。开发板已有 USB 转换 IC（9）。

• 模式选择跳帽（6）：上端（高电平）为烧录模式，接下端（低电平）为正常启动模式。

3. SDK 目录介绍

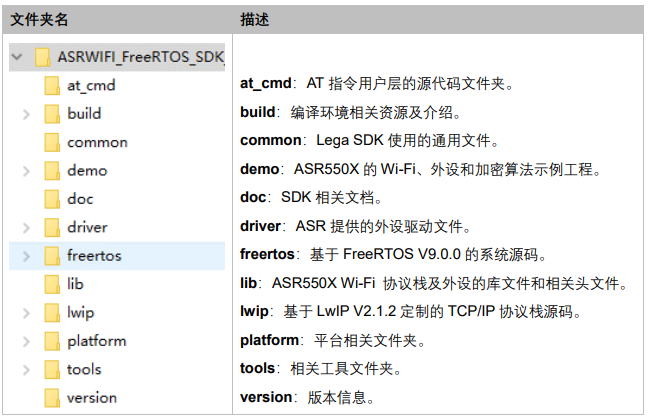

SDK 目录结构如下表所示：

4. 开发环境搭建

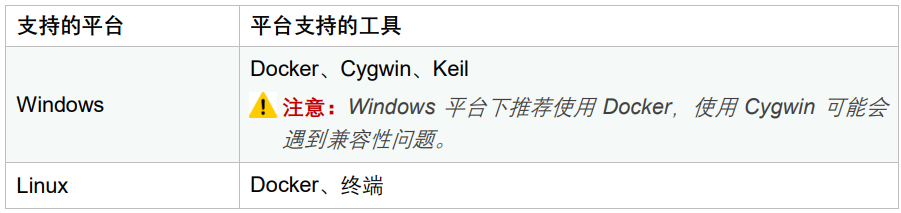

4.1 支持的平台和工具

4.2 Windows 平台

4.2.1 Docker 环境

4.2.1.1 安装 Docker

由于 Windows 系统的版本不同，需安装不同的 docker 工具。

• Windows 10 专业版等支持 Hyper-V 功能的版本，需安装 Docker Deaktop 工具。 安装方法参考官方文档，链接：https://docs.docker.com/docker-for-windows/install/

• Windows 7 和 Windows 10 家庭版，需安装 DockerToolbox 工具。 安装方法参考官方文档，链接：https://docs.docker.com/toolbox/toolbox_install_windows/

非官方的安装说明以及对应工具下载，请参考下面链接： https://www.runoob.com/docker/windows-docker-install.html

安装完成后，点击桌面上的 docker 图标，启动应用。然后在命令提示符窗口输入 docker –v的查询命令，如有版本信息返回如下图所示，表示安装成功。

4.2.1.2 加载镜像（legawifi_buildenv0.1.tar）

1. 将命令提示符的工作目录切换到镜像所在目录。

2. 执行加载镜像的命令：docker load -i legawifi_buildenv0.1.tar 。

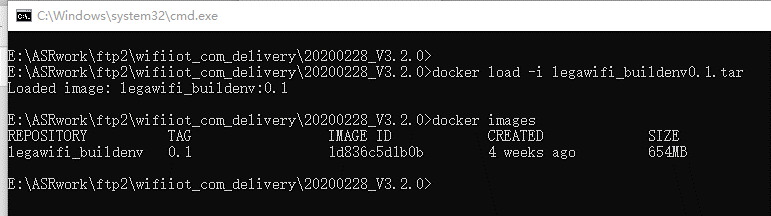

3. 加载完成后可通过 docker images 命令查看加载镜像的情况，如下图所示：

4.2.1.3 设置目录的共享权限

• Docker Deaktop 环境

  • 方法1：通过 Docker Desktop ——settings —— Shared Drives 选择源码所在的磁盘，添加共享权限。

  • 方法2：通过命令的方式，例如：

    docker run -it -v E:/work/src/ASRWIFI_FreeRTOS_SDK_v3.1.11:/root/src

    legawifi_buildenv:0.1 /bin/sh


• DockerToolbox 环境

  DockerToolbox 环境中，文件系统中默认只有 /C/Users 目录可以挂载到 container 中，所以建议将 SDK 放置到 C 盘使用者的目录下。如 Administrator 可将 SDK（e.g.: ASRWIFI_ FreeRTOS_SDK_Vx.x.x）放到 C:UsersAdministratorwork 目录下执行如下命令：

  docker run -it -v /c/Users/Administrator/work/ASRWIFI_FreeRTOS_SDK_v3.1.11:/root/src

  legawifi_buildenv:0.1 /bin/sh


  如果用户需要将 SDK 放置在其他盘，可通过设置 virtualbox 虚拟机共享文件夹的方式实现，可参考教程http://www.yglong.com/share-with-host-and-docker.html。

4.2.1.4 编译工程

1. 进入目录：cd /root/src/build

2. 编译命令：

   make TARGET=demo 默认是52M主频

   make TARGET=demo freq=80 80M主频

3. 编译完成后，生成的 demo.bin 文件在 build/out/demo 目录下；

4. 将 demo.bin 拷贝到 ASR 烧录工具 DOGO 的 bin_house 目录下，重命名为 image.bin，再将其烧录到对应的 ASR 模块中。关于 DOGO 工具的使用说明，请参考 ASR IoT 芯片 DOGO 烧录调试工具。

备注

若客户已有 Keil 开发环境，请加后缀 IDE=keil，会在 ide 目录下生成对应 keil 工程。

4.2.2 Cygwin 环境

1. 安装 Cygwin 工具，官网下载地址如下：

​ 64 位系统：https://www.cygwin.com/setup-x86_64.exe

​ 32 位系统：https://www.cygwin.com/setup-x86.exe

2. 安装完成后，在桌面上打开 Cygwin64 Terminal 应用。

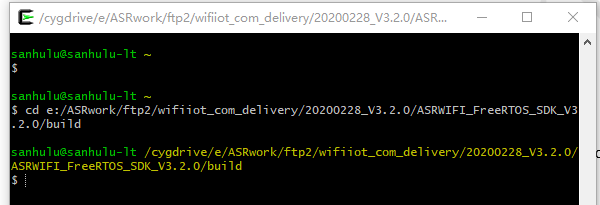

3. 在 Cygwin64 下输入命令进入工程下的 build 目录，例如下图：

4. 指定编译工具链：

   1. 将 tools/toolchain/gcc-arm-none-eabi-xxxx.zip 文件解压出来。

   2. 修改编译脚本 build/build_rules/toolchain/toolchain_arm-none-eabi.mk, 按照下图来指定编译器的目录：

5. 清除编译产生的文件：输入命令make clean

6. 编译项目：输入命令：

   make TARGET=demo 默认是52M主频

   make TARGET=demo freq=80 80M主频

​ 编译完成后，生成的 demo.bin 文件在 build/out/demo 目录下：

7. 将 demo.bin 拷贝到 ASR 烧录工具 DOGO 的 bin_house 目录下，重命名为 image.bin，再将其烧录到对应的 ASR 模块中。关于 DOGO 工具的使用说明，请参考 ASR IoT 芯片 DOGO 烧录调试工具。

备注

若客户已有Keil开发环境，请加后缀IDE=keil，会在ide目录下生成对应keil工程。

4.2.3 Keil 环境

1. 安装 Keil：推荐使用 Keil V5.14.0.0。

2. 打开工程：keil 工程是通过 docker/Cygwin 开发环境生成的，目录在 build/ide/keil 中。

备注

旧版本 SDK 在工程 demo/wifi/ 下有已建立好的 keil 工程，后续版本可能会移除。

3. 指定交叉编译器：

​ (1) 将 tools/toolchain/gcc-arm-none-eabi-xxxx.zip 文件解压出来；

​ (2) 指定 keil 使用的编译器路径，需要指定到 bin 目录。如下举例说明：

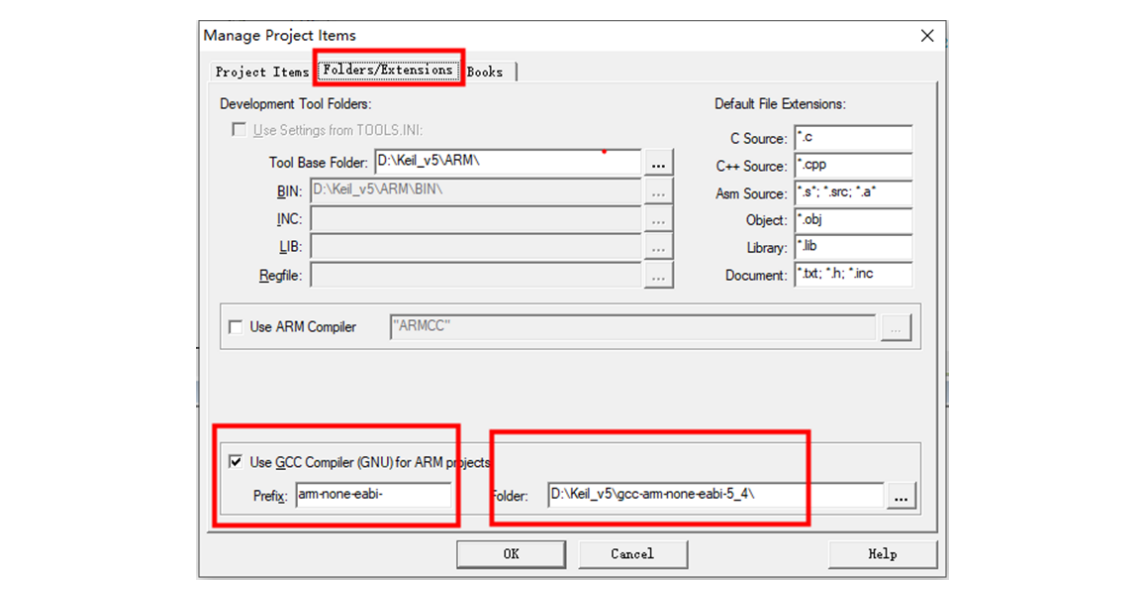

​ 启动 keil 的设置界面：Project->Manage->Componects …，按照下图进行设置。

4. 编译结果：

   编译成功后，在 build/ide/keil/demo/Objects 目录下会产生 demo.bin，此为烧录到 flash 中的 image.bin。

5. JLink 调试的设置：

   请参考文档 《ASR5502X 系列 Flash 下载用户手册》。

4.3 Linux平台

4.3.1 Docker

1. 安装 Docker

​ 官方指导文档：https://docs.docker.com/install/

​ 非官方指导文档：https://www.runoob.com/docker/ubuntu-docker-install.html

2. 加载镜像（legawifi_buildenv0.1.tar）

​ 在终端中输入命令：docker load -i legawifi_buildenv0.1.tar

3. 设置共享目录

​ 在终端输入下方命令：

sudo docker run -it -v /home/user/work/ASRWIFI_FreeRTOS_SDK_v3.1.11:/root/src

legawifi_buildenv:0.1 /bin/sh

4. 编译工程

​ 进入目录：cd /root/src/build

​ 编译命令：

make TARGET=demo 默认是52M主频

make TARGET=demo freq=80 80M主频

​ 编译完成后，生成的 demo.bin 文件在 build/out/demo 目录下；

​ 将 demo.bin 拷贝到 ASR 烧录工具 DOGO 的 bin_house 目录下，重命名为 image.bin，再将其烧录到对应的ASR 模块中。关于 DOGO 工具的使用说明，请参考 ASR IoT 芯片 DOGO 烧录调试工具。

4.3.2 终端环境

1. 指定编译工具链

   1. 从官网下载交叉编译器（地址如下），推荐下载截图所示的 5.4 版本。

      https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads



   2. 将工具链解压后存放的目录加上 /bin ，放到系统的环境变量中。

2. 编译工程

   进入目录：cd SDK 目录 /build

   编译命令：

   make TARGET=demo 默认是52M主频

   make TARGET=demo freq=80 80M主频

   编译完成后，生成的 demo.bin 文件在 build/out/demo 目录下；

   将 demo.bin 拷贝到 ASR 烧录工具 DOGO 的 bin_house 目录下，重命名为 image.bin，再将其烧录到对应的 ASR 模块中。关于 DOGO 工具的使用说明，请参考 ASR IoT 芯片 DOGO 烧录调试工具。

5. 固件以及烧录

5.1 固件

ASR5502X 的固件以及功能如下：

1. bootload.bin：引导程序，由 ASR 原厂提供，log 输出口 Uart1。

2. image.bin：由开发者在 FreeRTOS SDK 平台上开发产生的应用程序 bin 档，默认 log 输出口 Uart1，软件可配置。

3. ate.bin：在做 RF 产测校准时使用，由 ASR 原厂提供，默认 log 输出口 Uart1，软件可配置。

4. ota.bin：和 image.bin 一样，由用户开发产生，用于 OTA 升级的 bin 档，一般和 image.bin 放在同一目录。

备注

• bootload/ate 由 ASR 原厂提供，FreeRTOS 平台一般在工程的 toolsfactory_bin 目录下有提供。

• 若在对应目下未找到固件，或需要获取最新固件，均可与代理商或 ASR 原厂联系。

5.2 烧录

关于烧录的注意事项总结如下：

1. ASR5502X 系列芯片通过串口（只能是 Uart1 口）将固件烧录到 flash 中。

2. 系统开始运行后，只需要将 bootload.bin & image.bin 烧录到 flash 中即可。

3. ASR 原厂提供 PC 端 Dogo 工具，用于烧录以及串口调试。关于 Dogo 工具使用，请参见 ASR IoT 芯片 DOGO 烧录调试工具。

4. 一般情况下 Uart1 口也做程序打印 log 的调试口。

6. 启动流程

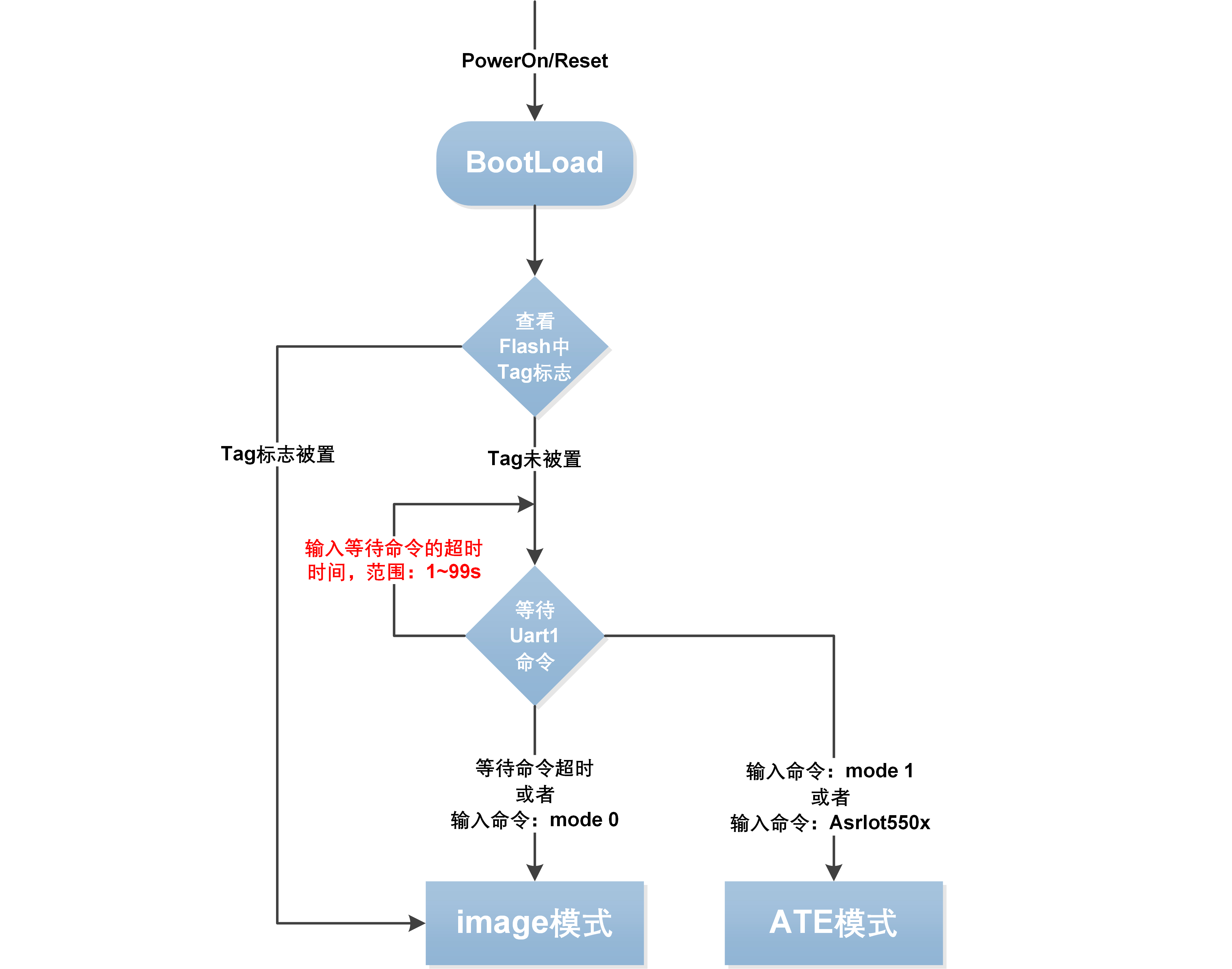

如上图所示，系统上电 /Reset 后首先进入 BootLoad 模式，BootLoad 判定 Tag 标志是否被置起，如果被置起，则会直接跳到 image 模式执行 image 应用；如果 Tag 未被置起，则会等待 Uart1 口的命令输入：等待命令超时（无命令输入默认超时时间为10s）或输入 mode 0，会跳到 image 模式；如果输入 mode 1 或 AsrIot550x，则会跳转到 ATE 模式进行产测校准的工作。

备注

• tag 标志表示芯片已经进行产测，正常流程为产测时，由产测工具触发，将 tag 标志位置起来。

• 开发阶段，未进行产测又不想等待 10 s 或每次输入 mode 0 的命令，则可以在等待 Uart1 命令时串口输入 boot_mode_set 命令，这样手动把 tag 置起来，下次启动则直接跳到 image 模式。（由于未进行 RF 校准产测，所以不能拿此模块来做RF性能指标的测量。）

A. 附录-相关资料

本文档中提到的参考信息总结如下：

1. 关于 DOGO 工具的使用说明，请参考 ASR IoT 芯片 DOGO 烧录调试工具。

2. 关于 JLink 调试的设置，请参考文档《ASR5502X 系列 Flash 下载用户手册》。
